Инструкция по эксплуатации Bosch PLN-1EOL Plena End-of-Line Boards
Pln‑1eol платы контроля линий plena
Системы связи | PLN‑1EOL Платы контроля линий Plena

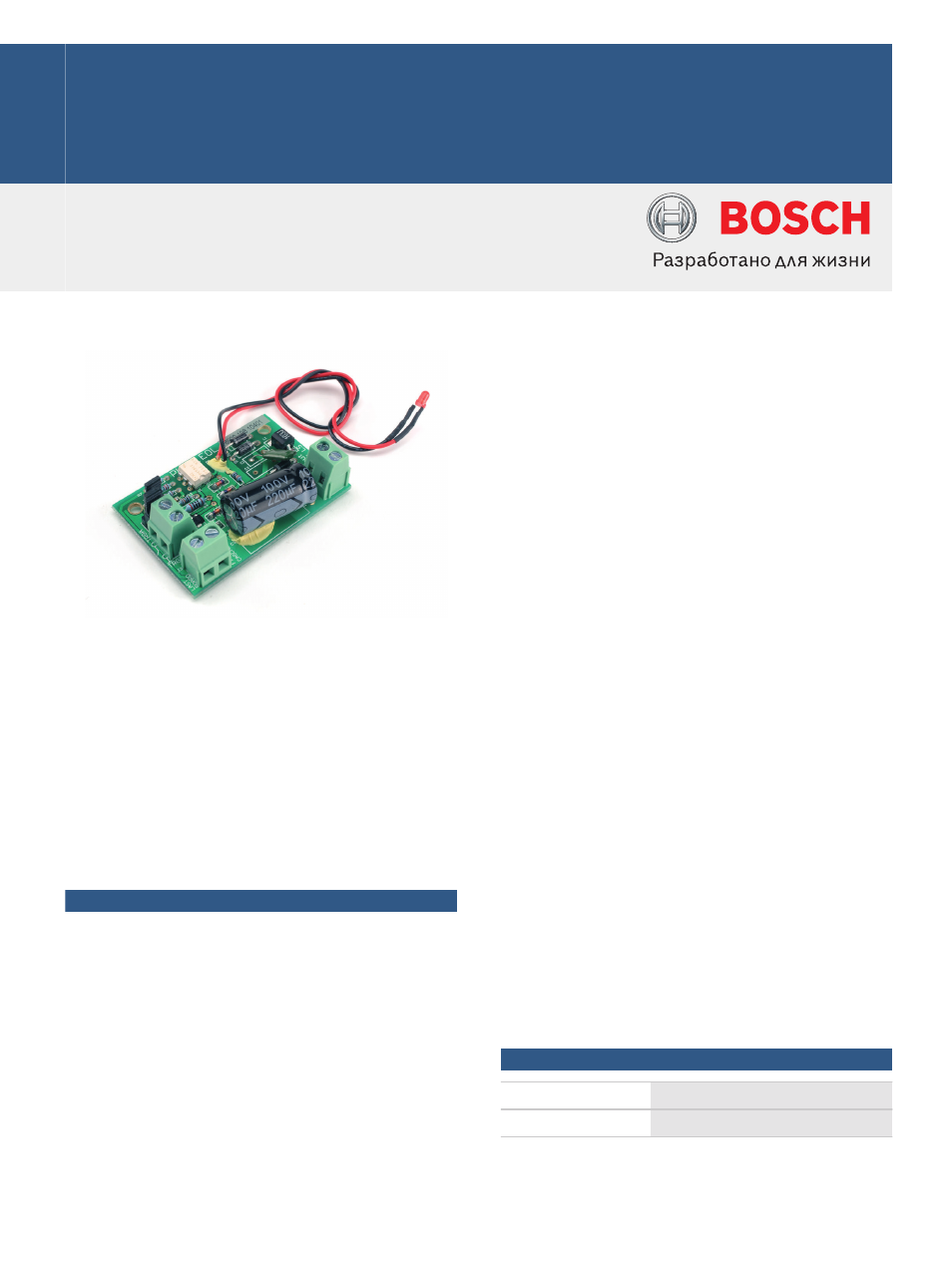

PLN‑1EOL Платы контроля линий Plena
www.bosch.ru
u
Обнаружение контрольного сигнала на линиях
громкоговорителей 100 В
u
Индикация контрольного сигнала при помощи
переключателя без напряжения 200 В 1 А и
светодиодного индикатора
u
Конфигурация "последовательная цепочка" для
мониторинга нескольких зон на одном входном
контакте
u
Подходит к встроенным кронштейнам некоторых
громкоговорителей Bosch
u
Сертификация по стандарту EN 54‑16
Платы контроля линий Plena представляет собой
печатную плату, предназначенную для обнаружения
контрольного сигнала 20 кГц, генерируемого
контролируемой системой голосового и аварийного
оповещения. После обнаружения сигнала 20 кГц
(контрольного) свыше 5 В она активирует
переключатель без напряжения, а также
светодиодный индикатор для визуального
подтверждения операции.
Функции
Платы контроля линий Plena определяют наличие
тонового сигнала на линии громкоговорителя. Плата
подключается к концу линии громкоговорителя и
обнаруживает контрольный сигнал 20 кГц. Это
пилотный сигнал всегда присутствует в линии: при
воспроизведении фоновой музыки, при трансляции
объявления и при отсутствии полезного сигнала.
Сигнал 20 кГц не слышен и имеет очень низкий
уровень (-20 дБ). При обнаружении контрольного
сигнала загорается светодиодный индикатор и
замыкается контакт на плате. При отсутствии
контрольного сигнала контакт размыкается, а
светодиодный индикатор гаснет. При установке
платы на конце линии громкоговорителей
контролируется вся линия. Присутствие
контрольного сигнала не зависит от количества
громкоговорителей в линии, нагрузки на линию или
емкостного сопротивления линии. Контакт может
быть подключен к системе голосового оповещения,
например, Bosch Voice Alarm System, для
обнаружения неисправностей в линии
громкоговорителя и сообщения о них.
К одному входу могут быть последовательно
подключены несколько плат контроля линий. Это
позволяет осуществлять мониторинг линии
громкоговорителя с несколькими ветвями.
Поскольку фоновая музыка содержит также
контрольный сигнал 20 кГц, нет необходимости
прерывать фоновую музыку.
Сертификаты и согласования
Помехоустойчивость
согласно EN 50130-4
Аварийная ситуация
согласно EN 54‑16 * / EN 60849 *
