Инфракрасная IP-камера Конфигурация | ru 23
Bosch Security Systems, Inc. Руководство по установке F.01U.166.250 | 1.0 | 2011.04

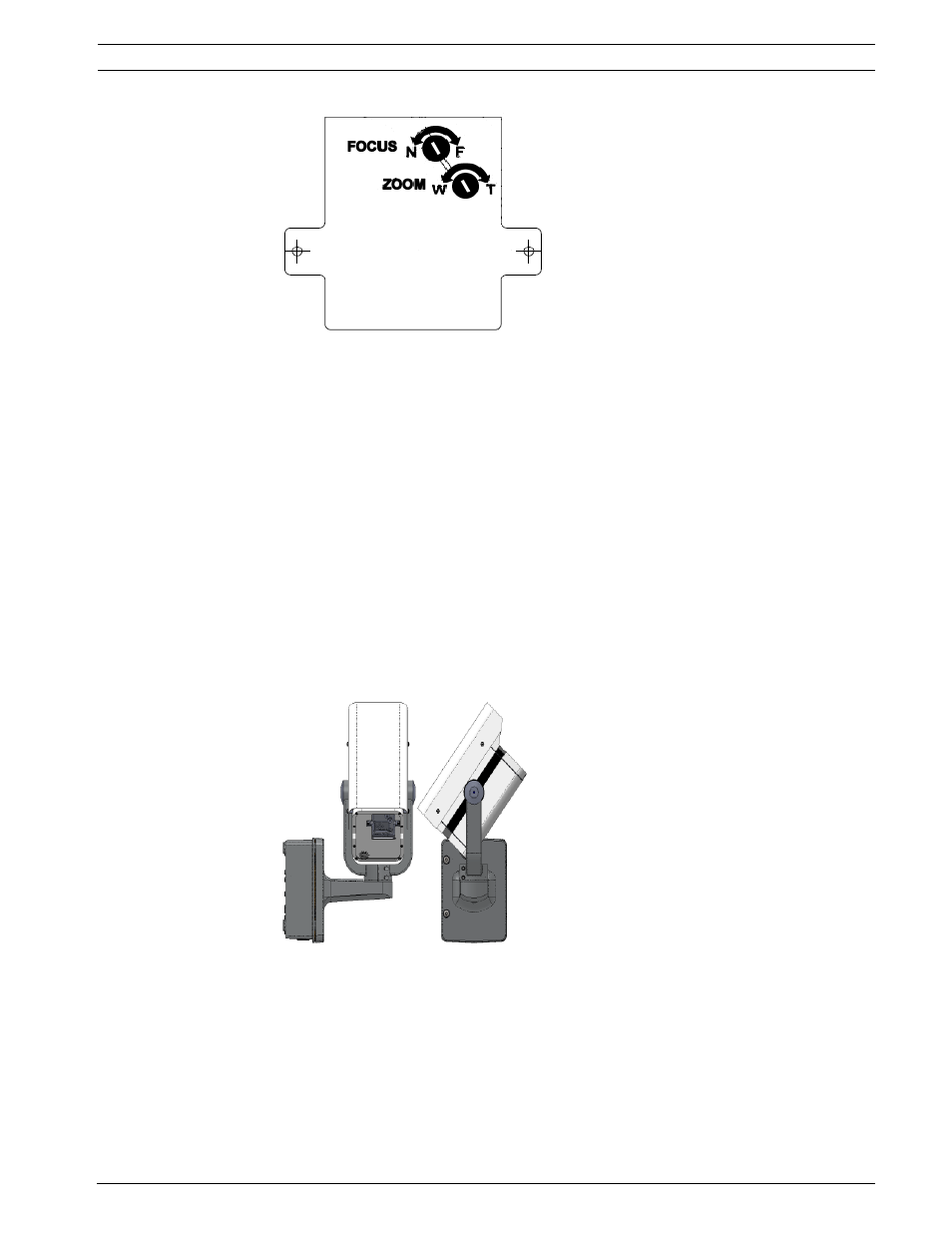

Рисунок 6.3 Памятка по регулировке фокусировки и зума на внутренней стороне панели доступа
в задней части корпуса камеры
6.3 Регулировка панорамирования
1. С помощью шестигранного ключа на 4 мм ослабьте болты в основании U-образного
кронштейна, чтобы выполнить необходимую регулировку панорамирования.
2. Ослабив болты, настройте для камеры требуемый угол панорамирования.
3. Затяните болт, чтобы зафиксировать кронштейн.
6.4 Регулировка наклона
1. Отвинтите круглые колпачки (против часовой стрелки) в месте крепления
кронштейна к корпусу камеры, чтобы раскрыть болты для регулировки наклона.
2. Шестигранным ключом на 4 мм ослабьте болты и выполните необходимую
регулировку наклона.
3. Затяните болты, чтобы зафиксировать камеру на своем месте.
4. После завершения регулировки установите на место круглые колпачки.
Рисунок 6.4 Пример ориентации: камера повернута на 90° влево и на 50° вверх
