ru | Соединение

Инфракрасная IP-камера

F.01U.166.250 | 1.0 | 2011.04

Руководство по установке

Bosch Security Systems, Inc.

5.3

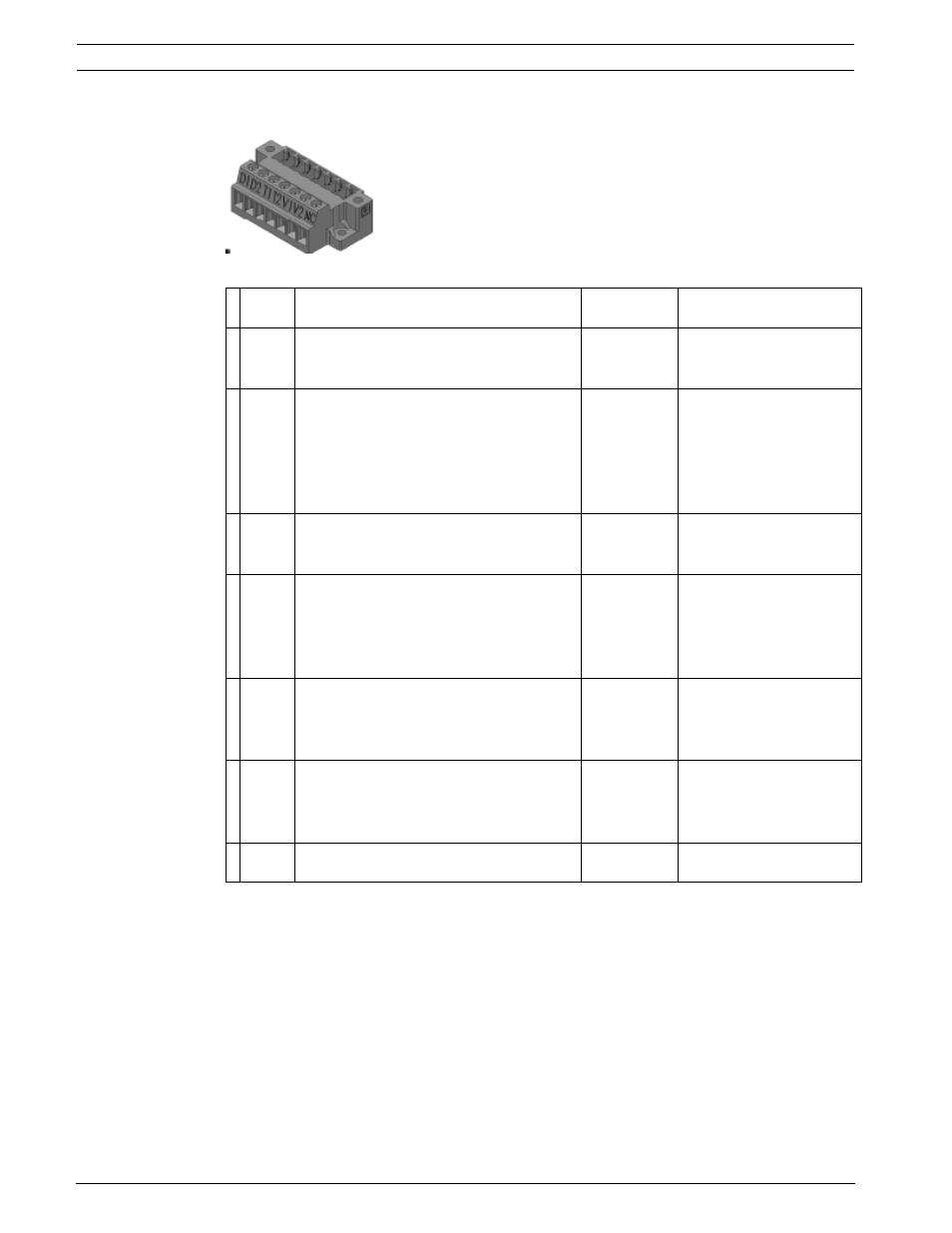

Подключения тревожных выходов

Рисунок 5.1

Контактная колодка для подключения тревожных выходов

№Марки

ровка

Описание

Цвет

провода

Подключение к...

1 D1

Прожектор на подключении тревожных

выходов 1

Черный

Контакт 1 контактной

колодки CN10 на одном

канале

2 D2

Прожектор на подключении тревожных

выходов 2

Без напряжения и либо открыт (режим

выключенного прожектора), либо

замкнут (режим включенного

прожектора)

Оранжевый

Контакт 2 контактной

колодки CN10 на одном

канале

3 T1

Подключение тревожного выхода 1 для

защиты от несанкционированного

доступа

Коричневый Контакт 1 контактной

колодки CN11 на одном

канале

4 T2

Подключение тревожного выхода 2 для

защиты от несанкционированного

доступа

Без напряжения и либо открыт, либо

замкнут (нормально замкнутый)

Серый

Контакт 2 контактной

колодки Cn11 на одном

канале

5 V1

Подключение тревожного выхода 1 для

камеры

Белый

Контакт 6 контактной

колодки X453 на

печатной плате

процессора

6 V2

Подключение тревожного выхода 2 для

камеры

Желтый

Контакт 3 контактной

колодки X453 на

печатной плате

процессора

7 НЗ

Не подключено

(не

подключено)
