Камера "день/ночь" Подключения | ru 15
Bosch Security Systems Руководство по установке и эксплуатации AM18-Q0602 | v1.0 | 2011.04
3.3 Тревожный и релейный разъемы

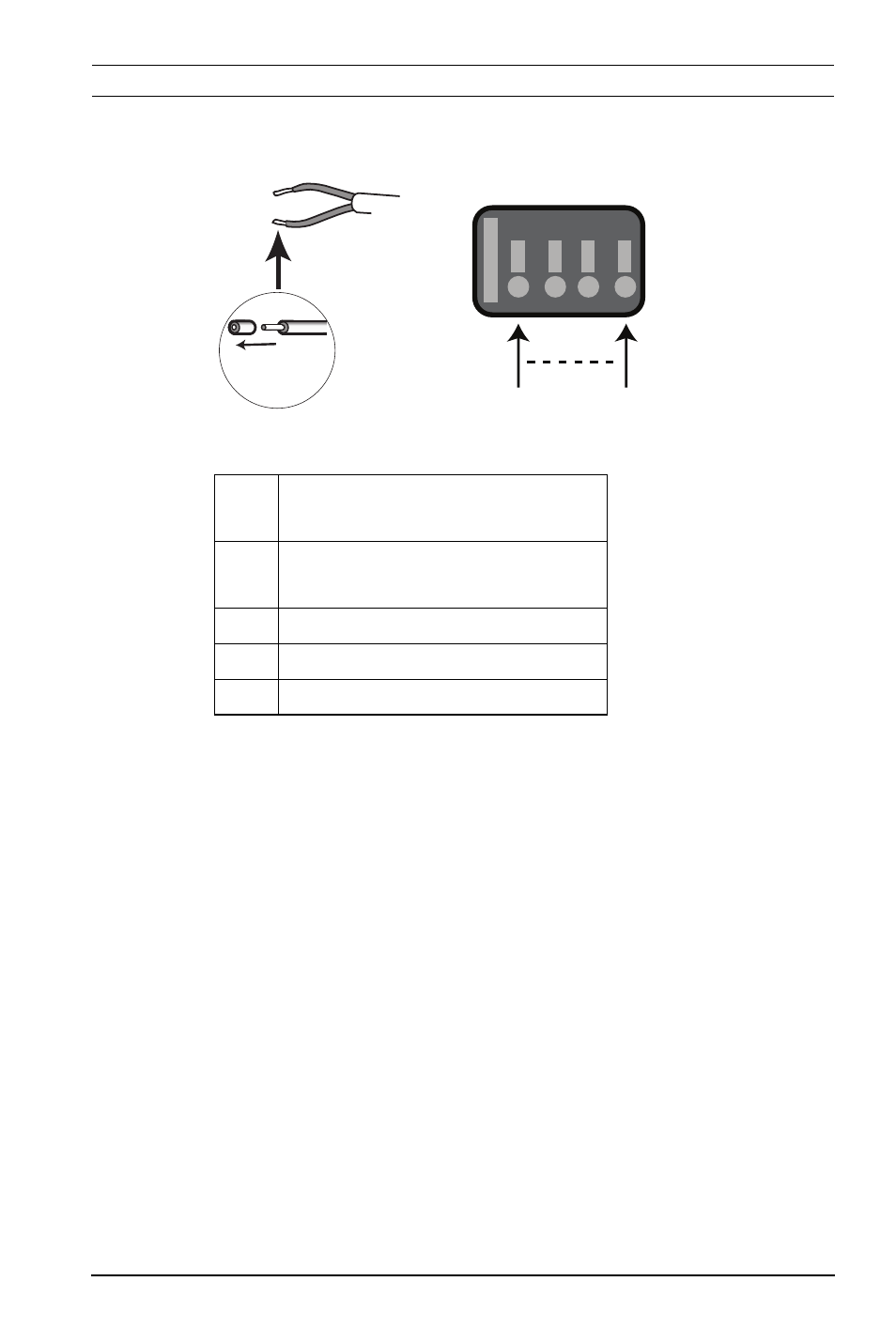

Рисунок 3.4 Штыревые контакты тревожного и релейного разъема
– Макс. диаметр как витого, так и одножильного провода -
AWG 22-28.; срежьте 5 мм изоляции.
– По умолчанию все релейные выходы нормально
разомкнуты; сигнал тревоги не подается.
– Реле входа сигнализации, переключающие
характеристики: макс. напряжение 30 В перем. тока или
+40 В пост. тока. Макс. 0,5 А непрерывно, 10 ВА.
– Вход сигнализации: TTL logic, +5 В номин., +40 В пост.
тока макс., пост. ток в сочетании с повышением
напряжения при 22 кОм до +3,3 В.
– Вход сигнализации: настраиваемый на сигнал низкого
или высокого уровня.
– Между заземлением камеры и каждым из контактов
реле возможно макс. 42 В.
Кон
такт Гнездо сигнализации
1 Тревожный сигнал в системе
заземления
2 Вход сигнализации
3 Контакт релейного выхода 1
4 Контакт релейного выхода 2
ALARM
1 4
5 mm
(0.2 in)
