14
ru | Подключения
Камера "день/ночь"
AM18-Q0602 | v1.0 | 2011.04 Руководство по установке и эксплуатации
Bosch Security Systems
3.1.2
Камеры высокого напряжения

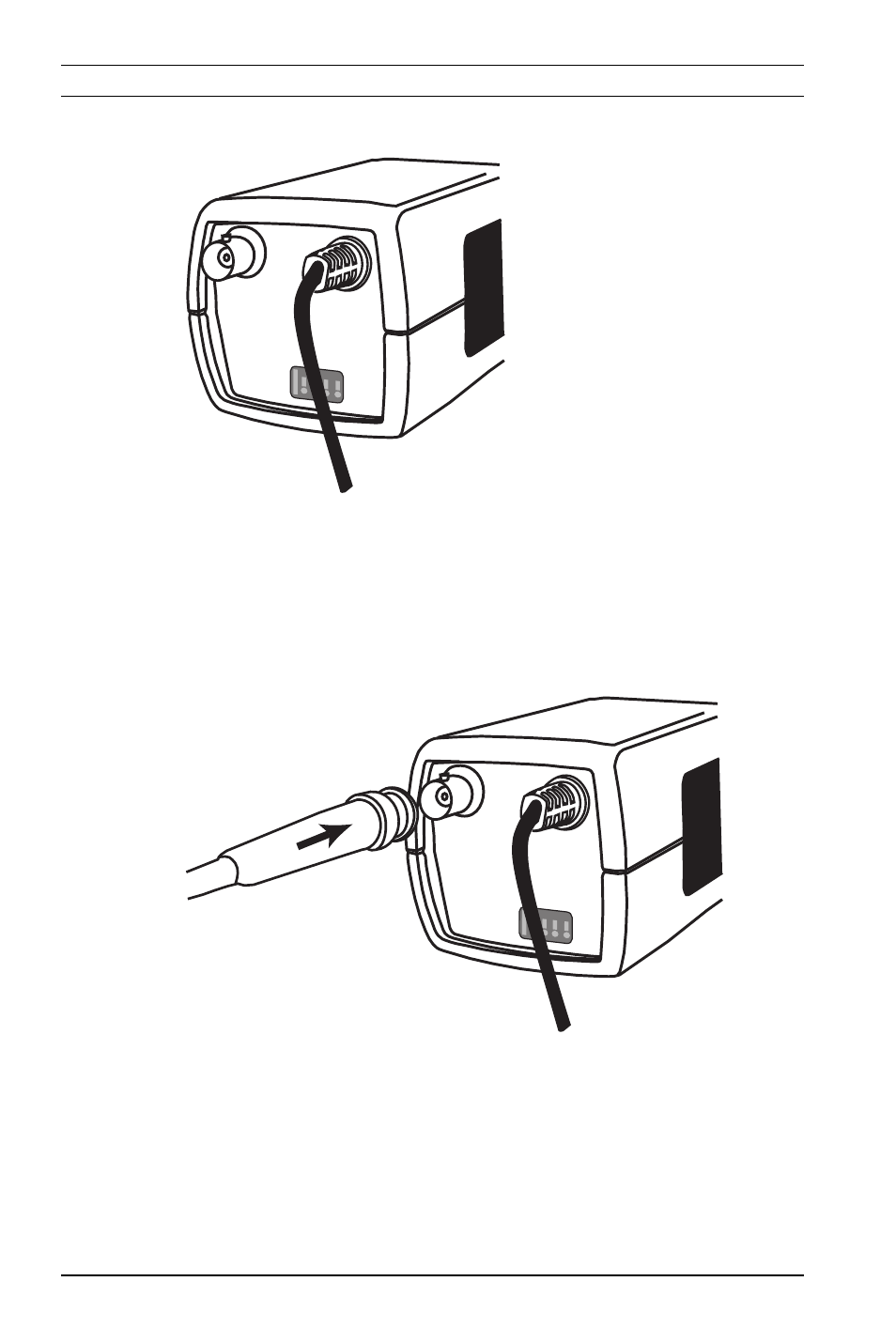

Рисунок 3.2 Подключение источника питания высокого напряжения
Подсоедините шнур питания камеры высокого напряжения
либо к розетке источника питания 230 В перем. тока.
3.2
Подключение видео
Рисунок 3.3 Разъемы BNC
3.2.1
Выходной видеосигнал
Камера оснащена разъемом BNC для подсоединения
коаксиального видеокабеля со штырьковым разъемом BNC.
VIDEO
ALARM
VIDEO
ALARM
Video BNC
