ru | Соединение

Микширующий усилитель Plena

PLE-1MExx0-xx | V1.0 | 2011.04

Руководство по установке и эксплуатации

Bosch Security Systems B.V.

6.2

Подключение выходов

6.2.1

Основной выход

Подключите громкоговорители к клемме 100 В, 70 В или 4 Ом винтовой клеммы с

евроразъемом (9), расположенной на задней панели усилителя.

См. также Раздел 6.2.3 Подключение громкоговорителей постоянного напряжения и

Раздел 6.2.4 Подключение громкоговорителей с низким импедансом.

6.2.2

Только по вызову

Подключите громкоговорители к клемме 100 В винтовой клеммы с евроразъемом (9),

расположенной на задней панели усилителя.

См. также Раздел 6.2.3 Подключение громкоговорителей постоянного напряжения и

Раздел 6.2.4 Подключение громкоговорителей с низким импедансом.

6.2.3

Подключение громкоговорителей постоянного напряжения

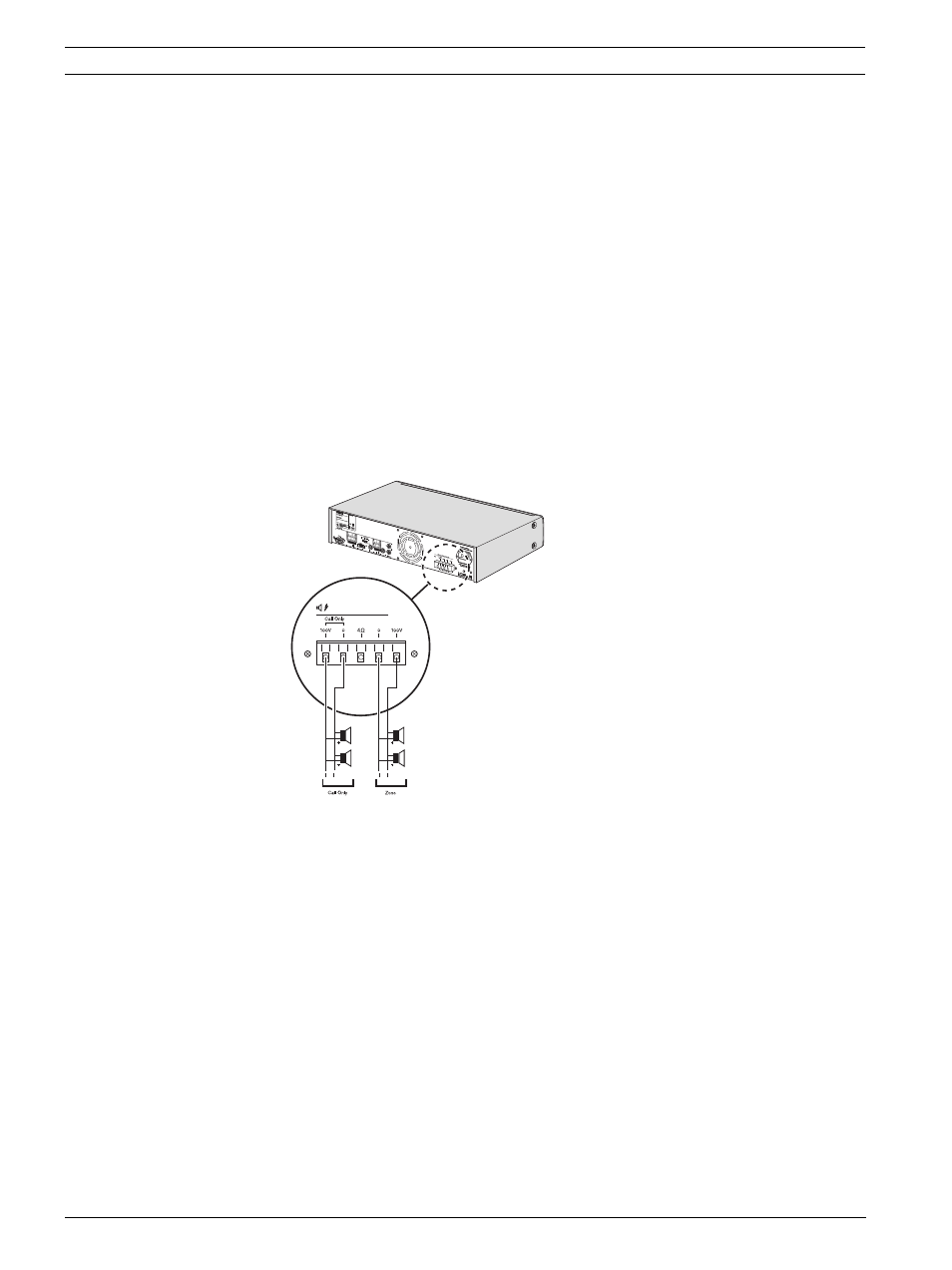

Рисунок 6.4

Подключение громкоговорителей постоянного напряжения

Микширующий усилитель может использоваться для работы с громкоговорителями,

подключаемыми в линию с постоянным напряжением 100 В.

Подключите громкоговорители параллельно и проверьте полярность системы при

подключении фаз. Суммарная мощность громкоговорителей не должна превышать

номинальную выходную мощность усилителя.

В трехпроводной схеме подключения для принудительного обхода реле локальных

регуляторов громкости можно использовать выход с активацией только для вызовов.

Можно также использовать этот выход в качестве дополнительной зоны, в которой будут

транслироваться объявления, но не музыка.
