ru | Обзор системы
Микширующий усилитель Plena
PLE-1MExx0-xx | V1.0 | 2011.04
Руководство по установке и эксплуатации
Bosch Security Systems B.V.
3.4.2
Задняя панель

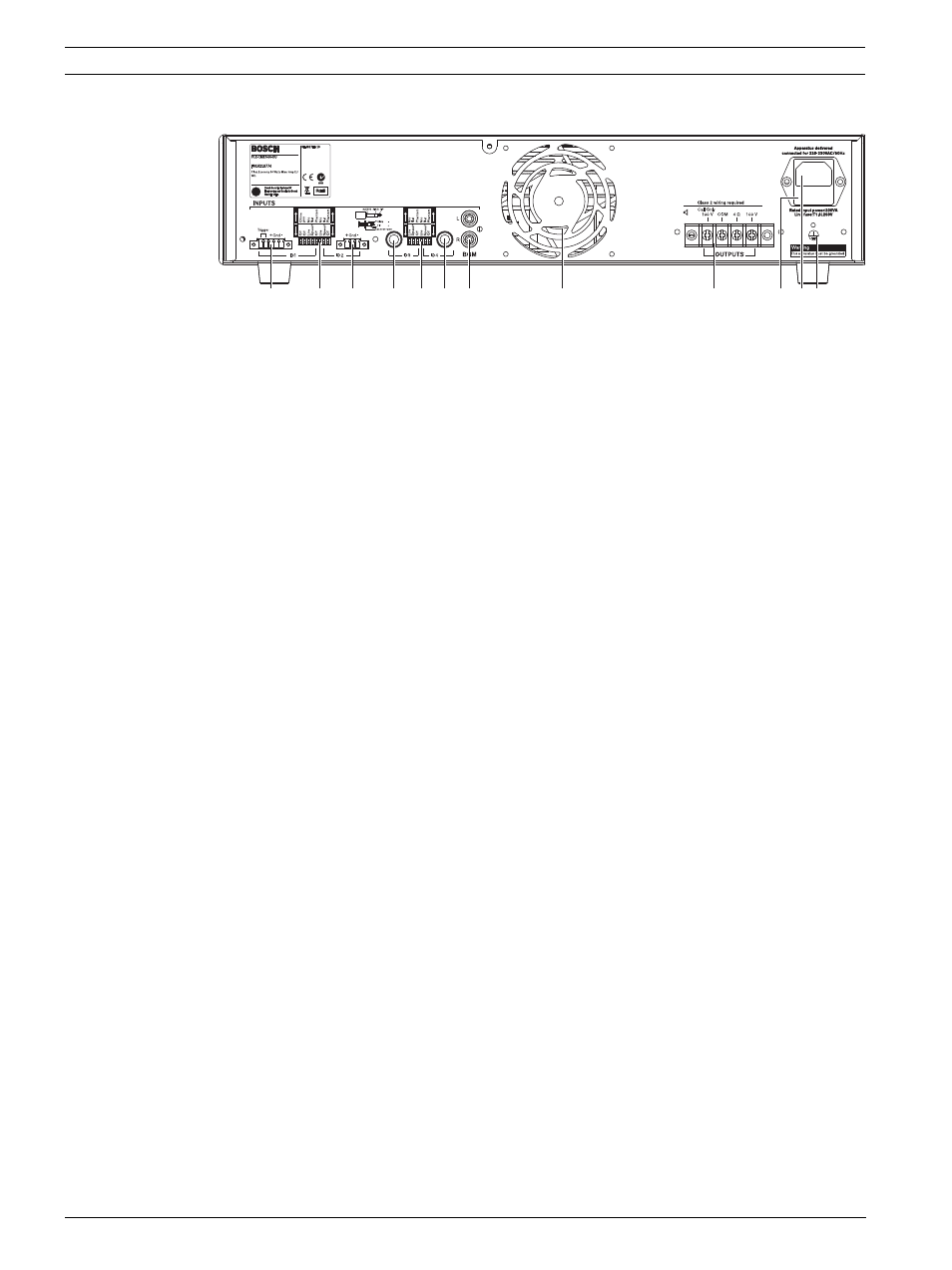

Рисунок 3.2
Задняя панель
№
Описание
1
Микрофонный/линейный вход 1 с триггером, винтовая клемма с
евроразъемом — режимы DIP-переключателя для: звукового сигнала,
PTT («нажми и говори»), микрофонного/линейного входа, речевого
фильтра и фантомного питания (см. поз. 2)
2
DIP-переключатель для микрофонного/линейного входа 1 и
микрофонного/линейного входа 2 (см. поз. 1 и 3 соответственно)
3
Микрофонный/линейный вход 2, винтовая клемма с евроразъемом —
режимы DIP-переключателя для речевого фильтра, микрофонного/
линейного входа и фантомного питания (см. поз. 2)
4
Микрофонный/линейный вход 3, разъем 6,3 мм — режимы DIP-
переключателя для микрофонного/линейного входа и фантомного
питания (см. поз. 5)
5
DIP-переключатель для микрофонного/линейного входа 3 и
микрофонного/линейного входа 4 (см. поз. 4 и 6 соответственно).
6
Микрофонный/линейный вход 4, разъем 6,3 мм — режимы DIP-
переключателя для микрофонного/линейного входа и фантомного
питания (см. поз. 5)
7
Музыкальный вход, 2 разъема RCA / зажимных разъема, стерео,
суммированное моно
8
Охлаждающий вентилятор (PLE-1ME120 и PLE-1ME240)
9
Выходы
–
Винтовая клемма 100 В, только по вызову
–
Винтовая клемма 100 В и 4 Ом
10
Сетевой предохранитель
11
Винт заземления
12
Разъем для подключения к сети (3-контактный)
11
12
10
9
8
7
6
4
3
5
2
1
