CCS 900 Ultro
Приложение | ru
47
Bosch Security Systems B.V.
Руководство по установке и эксплуатации
IOM_CCS900 | V1.0 | 2010.06
10.1.6

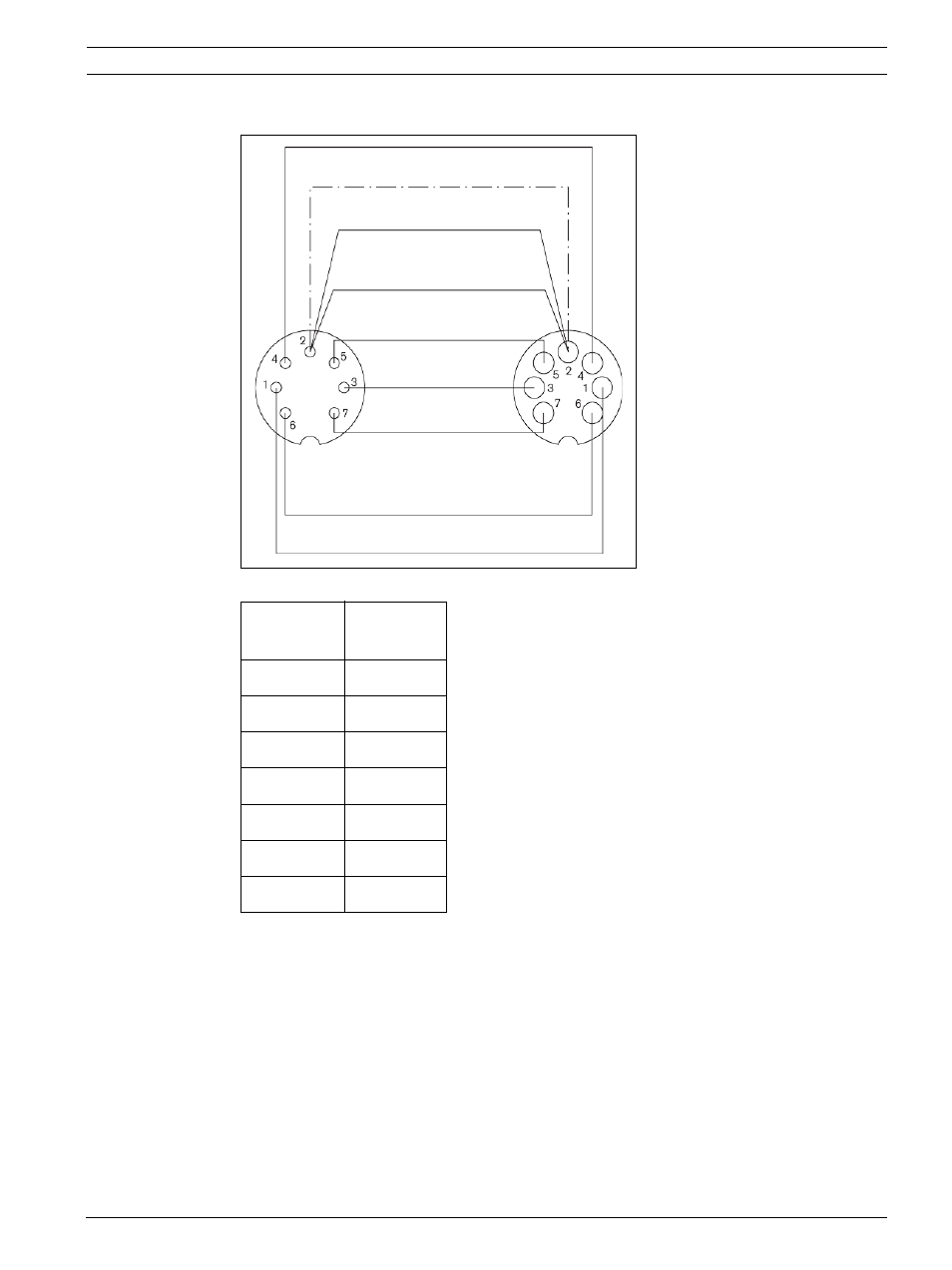

Схема разъемов LBB 3316/00
Рисунок 10.2
Подключения контактов разъема
Номер
контакта
Цвет
1
Белый
2
Экран
3
Фиолетовый
4
Желтый
5
Зеленый
6
Красный
7
Синий
