46
ru | Приложение
CCS 900 Ultro
IOM_CCS900 | V1.0 | 2010.06
Руководство по установке и эксплуатации
Bosch Security Systems B.V.
10
Приложение
10.1
Конфигурация контактов

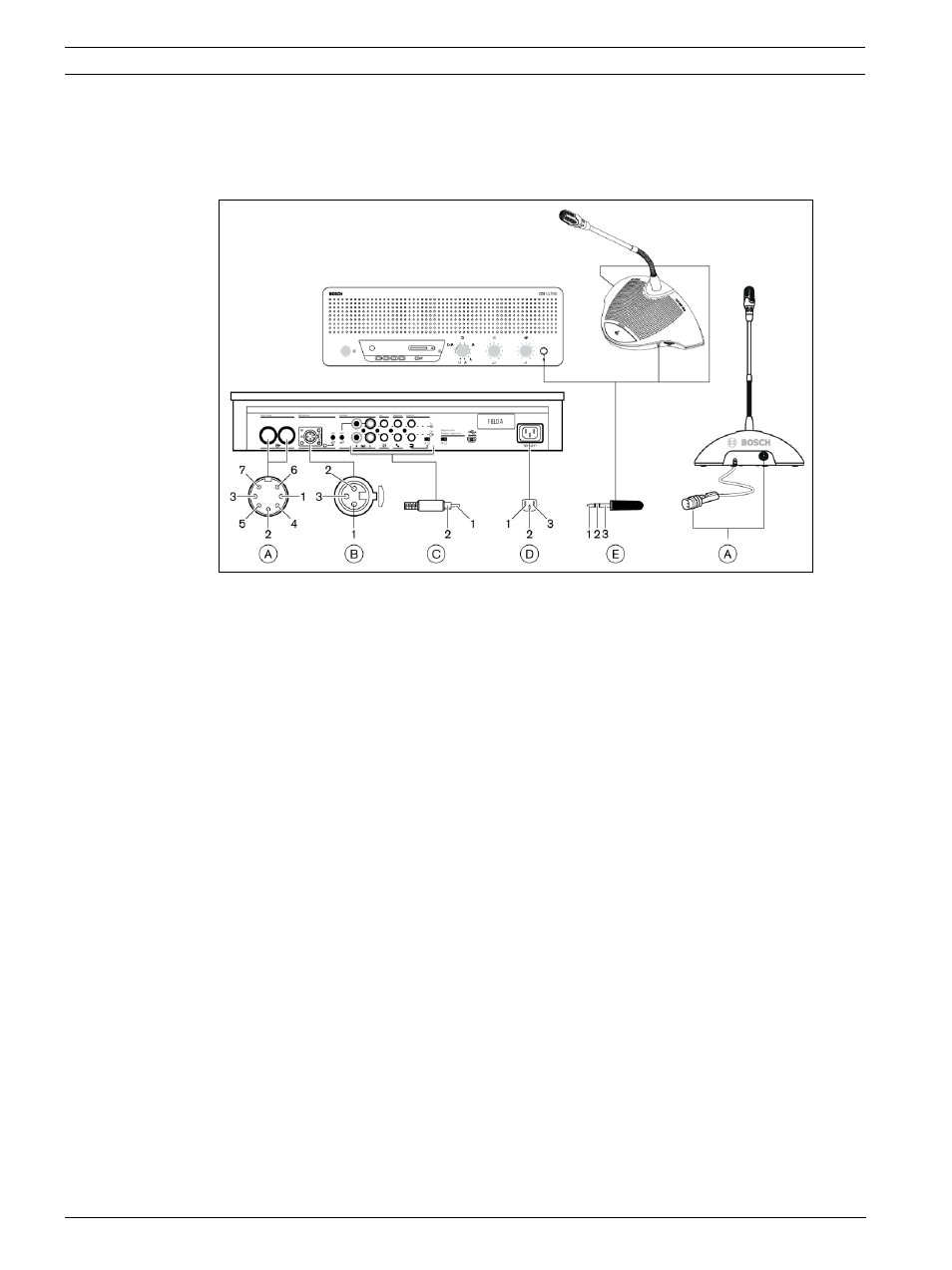

Рисунок 10.1
Описание контактов
10.1.1
Магистральные соединения (А)
1.
Вспомогательная аудиолиния
2.
Заземление
3.
Распределительная аудио линия
4.
Контрольная линия 1
5.
Контрольная линия 2
6.
V+ питание
7.
V- питание
10.1.2
Внешний микрофон (XLR) (B)
1.
Заземление (0 В, фантомный источник питания)
2.
Сигнал + (+12 В, фантомный источник питания)
3.
Сигнал – (–12 В, фантомный источник питания)
–
Фантомное питание согласно DIN45596
10.1.3
Разъем CINCH (C)
1.
Сигнал +
2.
Экран
10.1.4
Сетевой соединитель (D)
1.
Сеть питания
2.
Заземление
3.
Сеть питания
10.1.5
Разъем наушников (3,5 мм) (Е)
1.
Наконечник (Сигнал +)
2.
Кольцо (Сигнал -)
3.
Рукав (Электрическое заземление / экран)
