17 рис. 14 гидравлическое сопротивление котла, Технические параметры котла „бобёр – Инструкция по эксплуатации PROTHERM Бобер
Страница 19
17

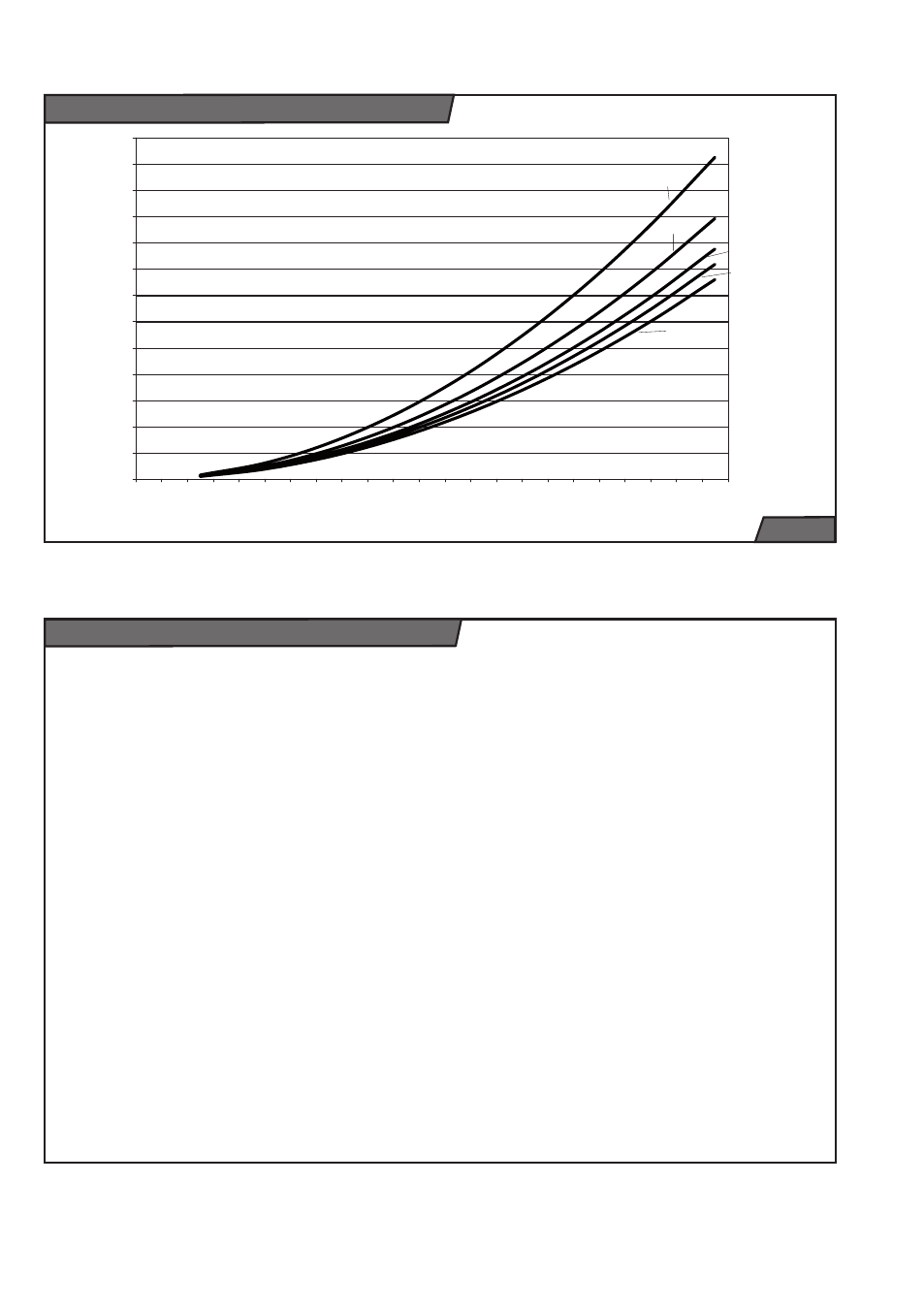

рис. 14
Гидравлическое сопротивление котла
0,00
2,00
4,00
6,00
8,00
10,00
12,00
14,00
16,00
18,00
20,00
22,00
24,00
26,00
0
200 400 600 800 100
0
120
0
140
0
160
0
180
0
200
0
220
0
240
0
260
0
280
0
300
0
320
0
340
0
360
0
380
0
400
0
420
0
440
0
460
0
расход в м
3
/час.
перепад давления в мм вод.ст.
20 DLO
30 DLO
40 DLO
50 DLO
60 DLO
Обозначение
20DLO 30DLO 40DLO 50DLO 60DLO
Количество секций
4
5
6
8
10
Тепловая мощность / уголь ..................кВт ..............19 ........24........ 32 ........ 39 ........48
Тепловая мощность / дрова .................кВт ..............18 ........23........ 29 ........ 35 ........45
Класс эффективности согласно стандарту EN 303 - 5 ............................. 1
Макс. рабочая температура ..................°C ....................................... 90
Время сгорания / уголь .........................час........................................ 4
Время сгорания / дрова ........................час........................................ 2
Температура охлаждающей воды для контура
дополнительного охлаждения ...............°C .....................................5 - 15
Давление охлаждающей воды для контура
дополнительного охлаждения ..............бар .....................................2 - 6
Объём воды .............................................л ............. 19,9 ..... 23,2 .....26,5 .....33,1..... 39,8
Макс. рабочее давление .......................бар ....................................... 4
Макс. длина деревянных поленьев ..... мм .............320 ......370...... 430 ...... 550 ......680
Диаметр подключения дымовой трубы ... мм .............150 ......150...... 150 ...... 180 ......180
Класс загрязнения согласно стандарту EN 303 - 5................................ 1
Требуемая тяга в дымовой трубе ...... мбар .......... 0,23 ..... 0,25 .....0,28 ......0,3...... 0,32
Весовой расход дымовых газов ......... г/сек. .......... 10,7 ......16 ....... 18 ....... 21 .......33
Температура дымовых газов .................°C ....................................до 250
Вход/выход воды ................................ подкл. .....................................2“
Вес ........................................................... кг ..............230 ......262...... 305 ...... 380 ......455
Глубина котла (L) .................................. мм .............640 ......740...... 840 ..... 1040 ....1240
Объём аккумулирующего бака ...............л ..............800 .....1000.... 1350 .... 1650 ....2000
Технические параметры котла „Бобёр“
