Порядок монтажа
1. Установите корпус котла на негорючую
подкладку.
2. Выход и вход из котла оснащены
фланцами, на которые устанавливаются
трубопроводы
3. Трубопровод на входе и выходе должен
быть
2-дюймовый
минимально
на
расстоянии 0,5м.
4. В случае отопительной системы с
принудительной
циркуляцией,
рекомендуется максимально до 0,5м от
выхода отопительной воды из котла
подготовить внешный выход (рис. № 11) с
внутренной резьбой ½1/2“ и в нее
установить
датчик
температуры
отопительной воды клапана безопасности
Caleffi 544 (рис. 6, позиция 4).
Примечание:
Только
оригинальную
гильзу, которая является частью клапана
безопасности можно использовать.

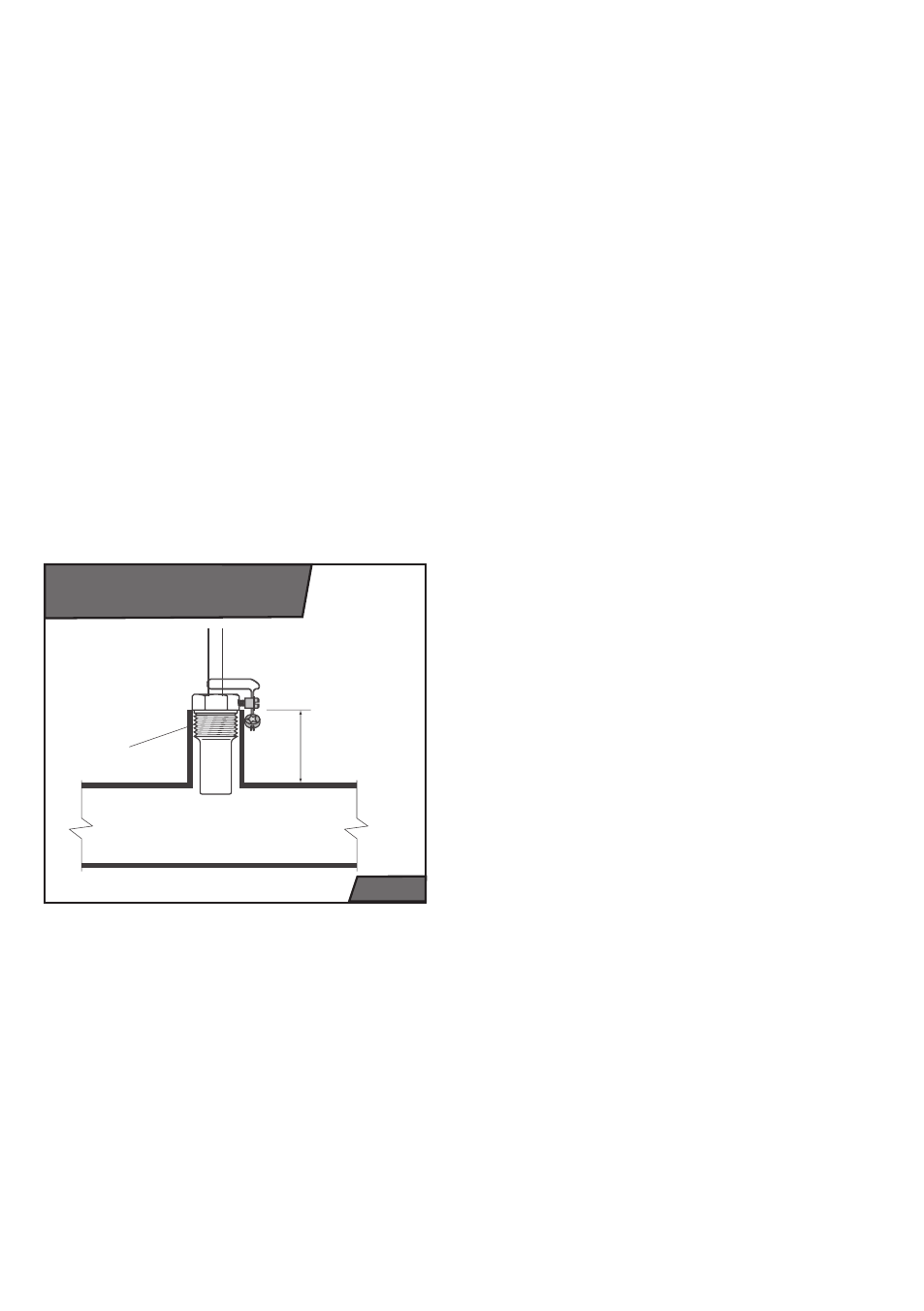

½"
max. 35 mm
рис. 11
Установка датчика
клапана безопасности
5. За этим выходом подведите следующий
отвод с диаметром минимально ½1/2“,
который подключите к входу отопительной
воды в клапан безопасности (вход в
клапан обозначен стрелкой направленной
в корпус клапана). На вход клапана
безопасности
рекомендутся
ставить
фильтр (рис. 6, позиция 2).
6. Воду выходящую из клапана безопасности
(выход из клапана обозначен буквой S),
отведите в канализацию (рис. 6, позиция
5).
Примечание:
Подключение
воды
выходящей из клапана безопасности в
канализацию необходимо провести так,
чтобы была обеспечена защита жителей от
контакта с этой водой.
7. На вход обратной воды в котел подведите,
минимально 0,5м от котла, отвод с
диаметром ½1/2“, который подключите к
выходу охлаждающей воды из клапана
безопасности (выход из клапана обозначен
стрелкой направленой из корпуса клапана)
(рис. 6).
8. На вход охлаждающей воды в клапан
безопасности (вход в клапан обозначен
буквой С) подключите подвод холодной
воды с диаметром минимально ½1/2“. На
входе
холодной
воды
в
клапан
рекомендуется ставить фильтр (рис. 6,
позиция 2).
Примечание:
Все
соединительные
материалы использованы для установки
котла должны быть рассчитаны для
температуры 110°C и давления минимально
4 бар.
9. В отверстие в верхней части передней
секции установите термомеханический
регулятор мощности.
10. После подключения котла в систему
отопления навинтите на задную секцию
наливной и сливной кран (рис. 13, позиция
3).
Примечание:
Между
котлом
и
расширительным
баком
запорной
арматуры быть не должно. Сливной кран
и предохранительный клапан необходимо
устанавливать в самой нижней точке
системы.
11. Насадите дымовую трубу на дымовую
насадку и вставьте её в отверстие
дымохода. Диаметр дымовой трубы
составляет 150 мм или 180 мм в
зависимости оз типа котла.
Примечание:
Перед
подключением
дымохода, проверьте соответствует ли
дымоход действующим нормативам.
Примечание: Для отвода продуктов
сгорания можно использовать только
сертифицированые
дымоходные
компоненты.
Примечание: Перед пуском котла навинтите
пластмассовые ручки нижних и верхних
дверец.
