Электрические соединения
ОЧЕНЬ ВАЖНАЯ ИНФОРМАЦИЯ:
Для недопущения поражения электрическим током или повреждения оборудования необходимо
перед выполнением электрических соединений выключать разъединители в линии электропитания.
Провода, прокладываемые в процессе установки оборудования, должны удовлетворять требованиям
действующих норм и правил. Особое внимание уделяйте монтажу заземления. Напряжение,
подаваемое в блок, может отличаться от номинального напряжения не более чем на
±10 %.
Несимметричность напряжения между фазами не должна превышать
±2 % (только для блоков на
трехфазное напряжение). При возникновении проблем, связанных с сетевым напряжением,
обращайтесь в местную компанию по энергоснабжению. Учитывайте эти факторы при выборе
предохранителей в линии питания.
ВАЖНАЯ ИНФОРМАЦИЯ:
• Эксплуатация блока при сетевом напряжении, не удовлетворяющем требованиям технических
условий, не допускается, и при этом прекращается действие гарантии компании Carrier.
• Сетевое напряжение для питания системы подавайте в наружный блок. Руководствуйтесь схемой
соединений, поставляемой с наружным блоком.
• При выполнении электромонтажных работ (кабельный ввод, сечение проводов, защита и т.д.)
руководствуйтесь таблицей электрических данных, схемой соединений, поставляемой с блоком, и
действующими стандартами по установке оборудования кондиционирования воздуха.
ОЧЕНЬ ВАЖНАЯ ИНФОРМАЦИЯ:
Установщик должен размещать элементы защиты в линии согласно действующим нормам и
правилам.

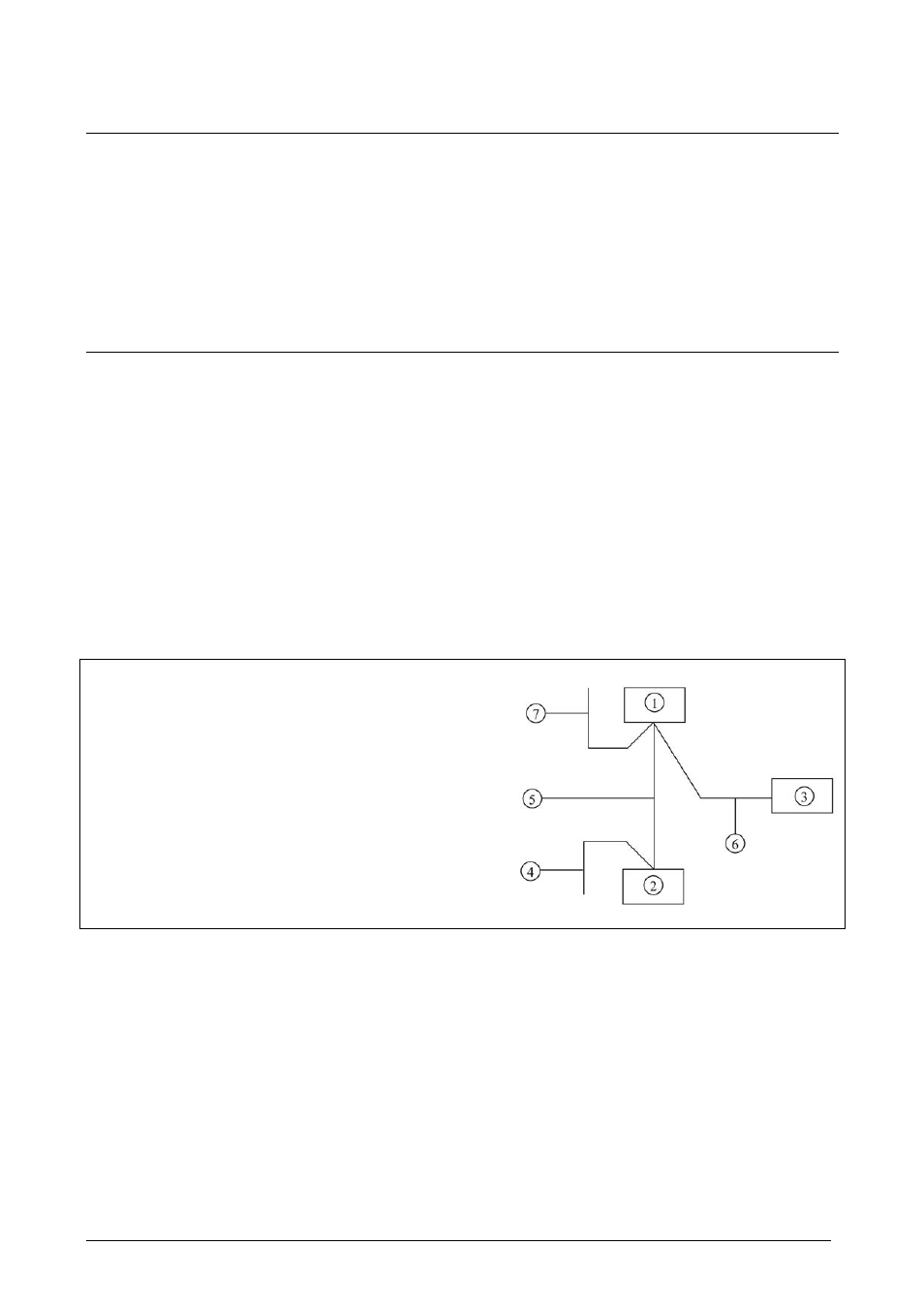

1.
Внутренний блок
2.
Наружный блок
3.
Комнатный регулятор
4.
Подача сетевого напряжения (монтаж на месте)
5.
Соединительный кабель между внутренним и наружным
блоками (монтаж на месте)
6.
Соединительный кабель между внутренним блоком и комнатным
регулятором (монтаж на месте)
7.
Электропитание электрического нагревателя (монтаж на месте)
ВАЖНАЯ ИНФОРМАЦИЯ:
• Необходимо подключать заземление перед выполнением остальных электрических соединений.
• Подключение кабеля сетевого напряжения нужно производить после выполнения электрических
соединений между блоками.
• Подключение кабеля сетевого напряжения нужно производить через разъединитель,
размыкающий все фазы, с контактным зазором не менее 3 мм.
ПРИМЕЧАНИЕ:
Подключение всех кабелей, прокладываемых на месте установки, должен производить установщик.
