Трубопроводы циркуляции холодильного агента
Используйте бесшовные трубы, предназначенные для работы с холодильными агентами. Материал
труб должен удовлетворять требованиям раздела С 1220Т стандарта JISH3300. Трубы должны быть
обезжирены и раскислены. Они должны быть рассчитаны на рабочее давление не ниже 4200 кПа и на
разрывающее внутреннее давление не ниже 20700 кПа.
Диаметр мм (дюйм)
Минимально допустимая
толщина стенки трубы
Крутящий момент затяжки
(Нм)
6.35(1/4")
0.80
15
∼20
9.52(3/8")
0.80
15
∼20
12.70(1/2")
0.80
50
∼55
15.87(5/8")
1.00
50
∼55
19.05(3/4")
1.15
50
∼55
Затяжка с недостаточным крутящим моментом вызовет утечку пара, а перезатяжка фитингов
приведет к повреждению развальцовки трубы и утечке пара.

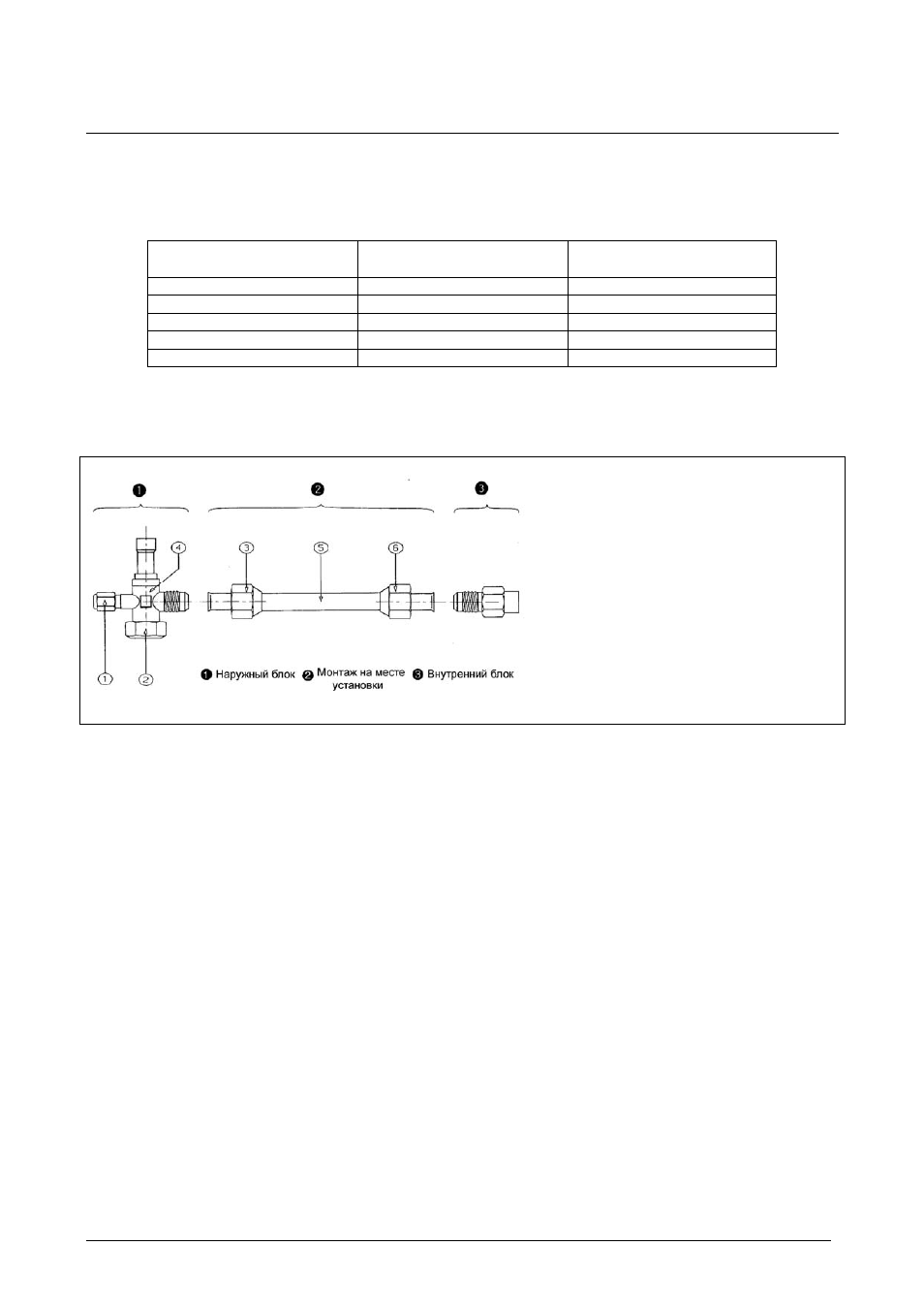

1
Гайка игольчатого вентиля
2
Гайка трехпутевого вентиля
3
Гайка с развальцовкой
4
Корпус для подключения развальцованных
деталей
5
Жидкостная или паровая линия (поставляется
установщиком)
6
Гайка с развальцовкой для соединения с
испарителем
