STEERING
WHEEL
REMOTE
KD-R647
KD-R641 / KD-R547 / KD-R541 /
KD-R449
Лампа синя/жовта
Лише для
KD-R641

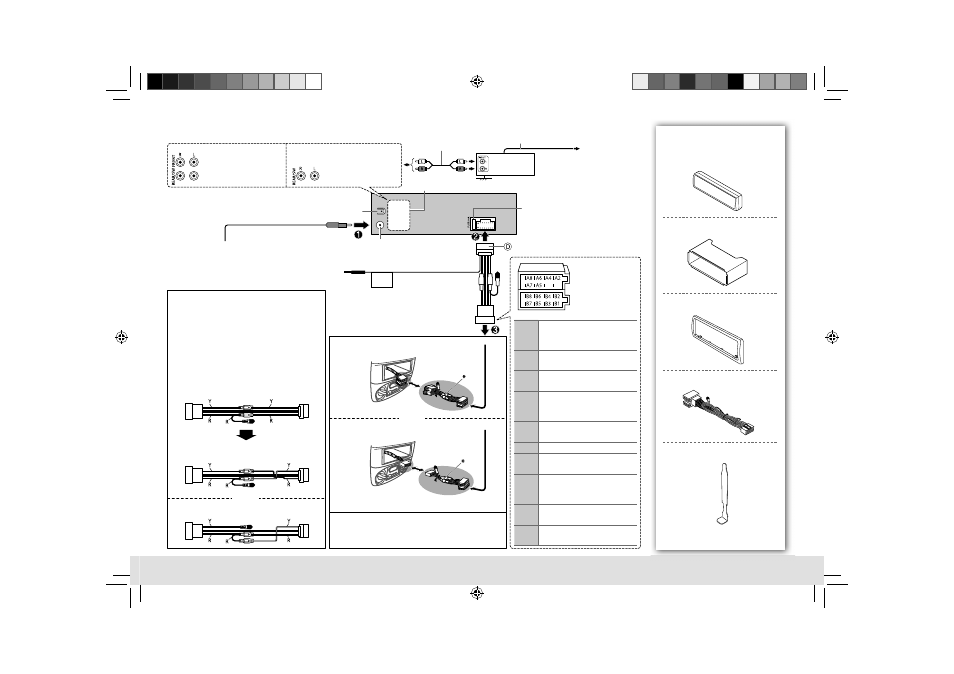

Підключення проводів
Сигнальний шнур (не входить
до комплекту поставки)
Кабель для дистанційного управління
(не входить до комплекту поставки)
Тильна клема заземлення
До адаптера пристрою дистанційного керування
на кермі
Запобіжник (10 А)
До синього/білого
кабелю пучка
проводів D
Рознімання антени
(Недоступно для
KD-R447 / KD-R443 / KD-R442 / KD-R441)
Підсилювач
JVC
Список деталей для
монтажу
( Ч2 )
( Ч1 )
( Ч1 )
( Ч1 )
( Ч1 )
A Передня панель
B Монтажний кожух
C Знімна пластина
D Пучок проводів
E Ключ для демонтажу
Передній вихід
Підключення задніх
динаміків/сабвуфера
Підключення задніх
динаміків/сабвуфера
ВАЖЛИВО: Спеціальна електропроводка (можна придбати
окремо), що підходить для вашого автомобіля, рекомендується
для з’єднання пристрою з вашим автомобілем.
Якщо ваш автомобіль оснащений виводом
за стандартом ISO
Якщо ваш автомобіль НЕ оснащений виводом
за стандартом ISO
( або )
( або )
Рознімання ISO
* Спеціальна електропроводка (можна придбати окремо)
Для деяких авто марки VW/Audi або Opel
(Vauxhall)
Вам, можливо, прийдеться внести зміни до
з’єднання провідників шнура живлення D
згідно з ілюстрацією.
Якщо пристрій не вмикається зі зміненими
з’єднаннями 1, використайте змінене
з’єднання 2.
Y: Жовтий R: Червоний
Початкова схема з’єднання рознімань
Змінена схема з’єднання рознімань 1
Змінена схема з’єднання рознімань 2
B1/B2
Багряний
ª / Багряний/
чорний
·:
Задня колонка (права)
B3/B4
Сірий
ª / Сірий/чорний ·:
Передня колонка (права)
B5/B6
Білий
ª / Білий/чорний ·:
Передня колонка (ліва)
B7/B8
Зелений
ª / Зелений/
чорний
·:
Задня колонка (ліва)
A2
До системи мобільного
телефону (коричневий)
A4
Жовтий: Акумулятор
A5
Синій/білий: Кабель для
дистанційного управління
A6
Оранжевий/білий:
Перемикач управління
освітленням автомобіля
A7
Червоний: Запалювання
(ACC)
A8
Чорний: З’єднання
заземлення
