Инструкция по эксплуатации JVC KD-R647
Страница 15
13
STEERING
WHEEL
REMOTE
KD-R647
KD-R641 / KD-R547 / KD-R541 /
KD-R449
Лампа синяя/желтая
Только
KD-R641

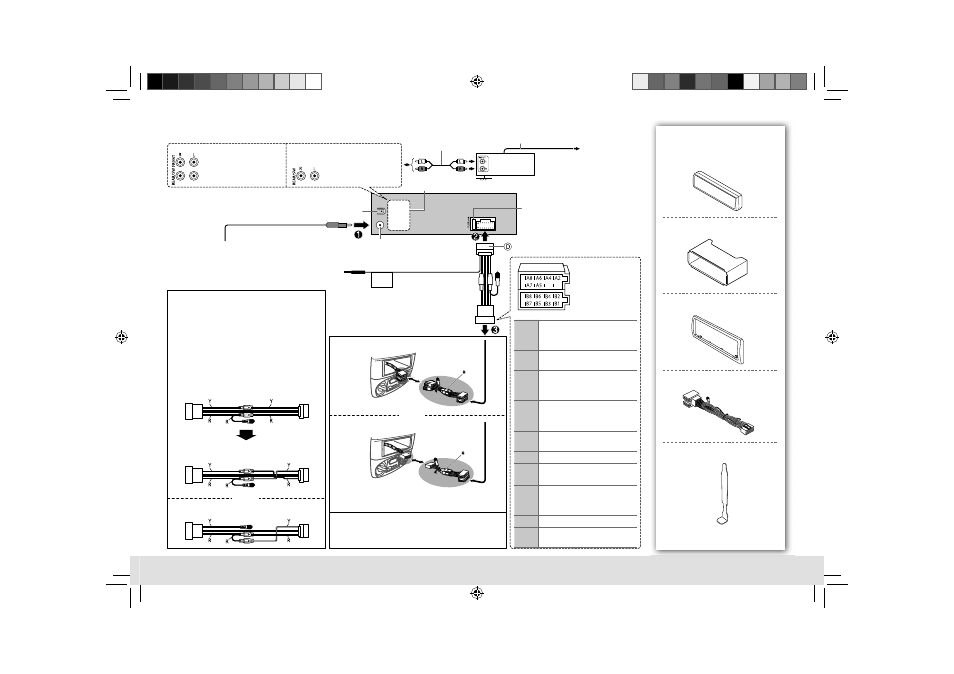

Подключение проводов
Кабель сигнала (не
входит в комплект
поставки)
Дистанционный провод
(не входит в комплект поставки)
Задний разъем заземления
К адаптеру дистанционного управления с руля
Предохранитель (10 A)
К синему/белому
проводу жгута
проводов D
Разъем эфирной связи
(Недоступно для
KD-R447 / KD-R443 / KD-R442 / KD-R441)
JVC-
усилитель
Список деталей для
установки
( Ч2 )
( Ч1 )
( Ч1 )
( Ч1 )
( Ч1 )
A Передняя панель
B Посадочный корпус
C Декоративную панель
D Жгут проводов
E Ключ для демонтажа
Фронтальный выход
Выходные разъемы задних динамиков/
низкочастотного динамика
Выходные разъемы задних
динамиков/низкочастотного
динамика
ВАЖНО: Для подключения рекомендуется
использовать особый жгут проводов, подходящий для
конкретного автомобиля (приобретается отдельно).
Если в автомобиле имеется разъем ISO
Если в автомобиле ОТСУТСТВУЕТ разъем ISO
( или )
( или )
Разъем ISO
* Особый жгут проводов (приобретается отдельно)
Для некоторых автомобилей VW/Audi
или Opel (Vauxhall)
Возможно, потребуется изменить схему
соединений для прилагаемого шнура питания
D, как показано на рисунке.
Если устройство не включается при
использовании измененной схемы соединений
1, используйте измененную схему соединений 2.
Y: Желтый R: Красный
Исходная схема соединений
Измененная схема соединений 1
Измененная схема соединений 2
B1/B2
Фиолетовый
ª /
фиолетовый/чёрный
·:
Задний динамик (справа)
B3/B4
Серый
ª / серый/чёрный ·:
Передний динамик (справа)
B5/B6
Белый
ª / белый/чёрный
·:
Передний динамик (слева)
B7/B8
Зелёный
ª / зелёный/
чёрный
·:
Задний динамик (слева)
A2
К системе мобильного
телефона (коричневый)
A4
Желтый: Батарея
A5
Синий/белый:
Дистанционный провод
A6
Оранжевый/белый:
Переключатель управления
освещением автомобиля
A7
Красный: Зажигание (АCC)
A8
Чёрный: Заземляющее
соединение (земля)
РУCCKИЙ
