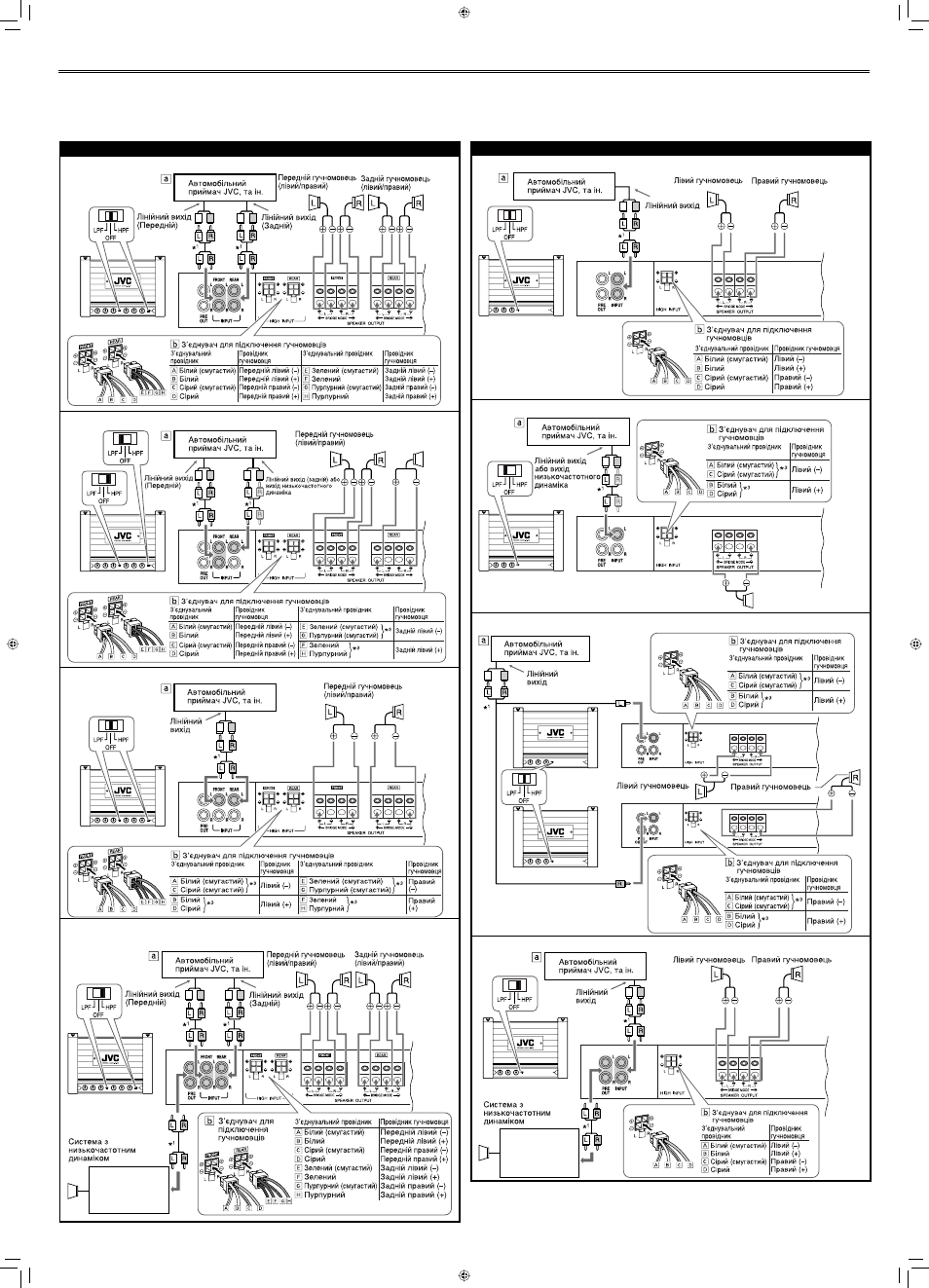

Підключення відрізняється в залежності від кількості гучномовців, встановлених у
автомобілі. Виберіть відповідний спосіб підключення, керуючись наступними схемами.
Перед тим
, як з’єднати: Надійно з’єднайте всі частини. При поганому з’єднанні опір
контакту збільшується, він нагрівається і може стати причиною аварії. Закріпіть і обгорніть
шнури ізоляційною стрічкою, потім сховайте їх під внутрішнім оздобленням автомобіля.
ПІДКЛЮЧЕННЯ ГУЧНОМОВЦІВ
å Якщо приймач обладнано лінійним виходом, з’єднайте лінійний вихід (через
приймач) з гніздами INPUT пристрою.
∫ Якщо приймач НЕ обладнаний лінійним виходом, з’єднайте виводи підключення
гучномовців (через приймач) з клемою HIGH INPUT пристрою.
KS-AX5602
Акустична система з
2 гучномовцями—Bridge Mode (мостовий режим)
*
2
Акустична система з 4 гучномовцями
Акустична система з
2 гучномовцями і низькочастотним динаміком—Bridge Mode (мостовий режим)
*
2
Акустична система з
2 гучномовцями
Акустична система з
2 гучномовцями (2 підсилювача)—Bridge Mode (мостовий режим)
*
2
Акустична система з низькочастотним динаміком
—Bridge Mode (мостовий режим)
*
2
KS-AX6604
*
1
Не використовується у даному пристрої
.
*
2
Bridge Mode (Мостовий режим): Забезпечте з’єднання лінійного виходу приймача з
лівим гніздом
(L) пристрою.
*
3
Забезпечте з
’єднання обох проводів з клемами гучномовця.
Акустична система з
4 гучномовцями і низькочастотним динаміком (PRE OUT)
Поєднані сигнали передаються через гнізда
PRE OUT.
Акустична система з
2 гучномовцями і низькочастотним динаміком (PRE OUT)
Subwoofer
Підсилювач
потужності JVC:
KS-AX6801/
KS-AX5801, та ін.
Низькочастотний
динамік
Підсилювач
потужності JVC:
KS-AX6801/
KS-AX5801, та ін.
Низькочастотний динамік
Верхня частина пристрою
Верхня частина пристрою
Верхня частина пристрою
Верхня частина пристрою
Верхня частина пристрою
Верхня частина пристрою
Верхня частина пристрою
Верхня частина пристрою
Верхня частина пристрою
