3
Информация для пользователей, выбрасывающих старое оборудование
Этот символ указывает, что после окончания срока службы продукта,
на котором он нанесен, нельзя выбрасывать этот продукт вместе
с обычным бытовым мусором. Если Вы собираетесь выбросить
данный продукт, руководствуйтесь национальным законодательством
или другими правилами, действующими в Вашей стране или
городе. Обеспечивая правильную утилизацию данного продукта, Вы
помогаете сберечь природные ресурсы и предотвращаете возможный
ущерб для окружающей среды и здоровья людей.
Действие этого символа
распространяется только на
Европейский Союз.
Регулятор усиления низких частот BASS BOOST
Данный элемент управления позволяет повысить частоту 45 Гц в диапазоне от 0 до
+18 дБ. При прослушивании установите необходимый уровень громкости. При поставке
блока для данного элемента управления было предварительно установлено значение
MIN.
Регулятор уровня входного сигнала LEVEL
С помощью этого регулятора можно настроить уровень входного сигнала от источника,
При прослушивании установите необходимый уровень громкости. При поставке блока
для данного элемента управления было предварительно установлено значение MIN.
Регулятор частоты CROSSOVER
OFF: Это положение устанавливается в большинстве случаев. По умолчанию
переключатель установлен в данное положение.
LPF: Выберите это положение, если необходимо включить переключатель фильтра
низких частот (Low-pass fi lter – LPF).(низкочастотный фильтр пропускает частоты,
расположенные ниже частоты среза)
HPF: Выберите это положение, если необходимо включить переключатель фильтра
высоких частот (High-pass fi lter – HPF). (высокочастотный фильтр пропускает
частоты, расположенные выше частоты среза)
Регулятор частоты CROSSOVER
Данный элемент управления позволяет настроить частоту среза в диапазоне от 30 до
500 Гц. При прослушивании установите необходимый уровень громкости. При поставке
блока для данного элемента управления было предварительно установлено значение
30 Гц.
Индикатор POWER/PROTECTOR
Светящийся зеленый индикатор указывает на то, что устройство включено. Если
индикатор не светится или светится красным цветом при включенном устройстве, это
говорит о наличии неполадок (см. раздел “ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ” ).
Индикатор питания
Святящийся синий индикатор указывает на то, что устройство включено.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Для получения дополнительной информации обратитесь к агенту по продажам автомобильных
аудиосистем .
Индикатор POWER/PROTECTOR не горит.
• Замените предохранители, если один из них перегорел.
• Надежно прикрепите заземляющий провод к металлической части машины.
• Включите подключенное к устройству оборудование.
•
Если в системе содержится слишком много усилителей, используйте реле.
• Проверьте напряжение аккумулятора (от 11 В до 16 В).
Индикатор POWER/PROTECTOR горит красным цветом и/или устройство перегревается.
• Используйте динамики с подходящим сопротивлением.
• Расправьте провода динамиков, если между ними есть короткое замыкание.
• Оставьте устройство выключенным до тех пор, пока оно не охладится.
Нет звука.
• Проверьте подключение к источнику питания (см. раздел "ИCTOЧHИK ПИТАНИЯ" на стр. 1).
• Подключите штекеры RCA к разъемам INPUT или входной штекер динамика к разъему
HIGH INPUT.
Шумы в генераторе.
• Убедитесь, что кабели питания не соприкасаются с кабелями RCA.
•
Не располагайте провода со штырьковыми разъемами RCA рядом с другими электрическими
кабелями автомобиля.
• Надежно прикрепите заземляющий провод к металлической части машины.
• Убедитесь, что проводники, подключенные к отрицательным выводам динамиков, не
соприкасаются с каркасом машины.
• Замените штекеры или используйте штекеры с нагрузочными резисторами.
• Подключите блокировочный конденсатор через вспомогательные переключатели (клаксон,
вентилятор и т.д.)
При подключении устройства к тюнеру AM (MW/LW) слышен шум.
• Отодвиньте динамик и кабели питания от провода антенны.

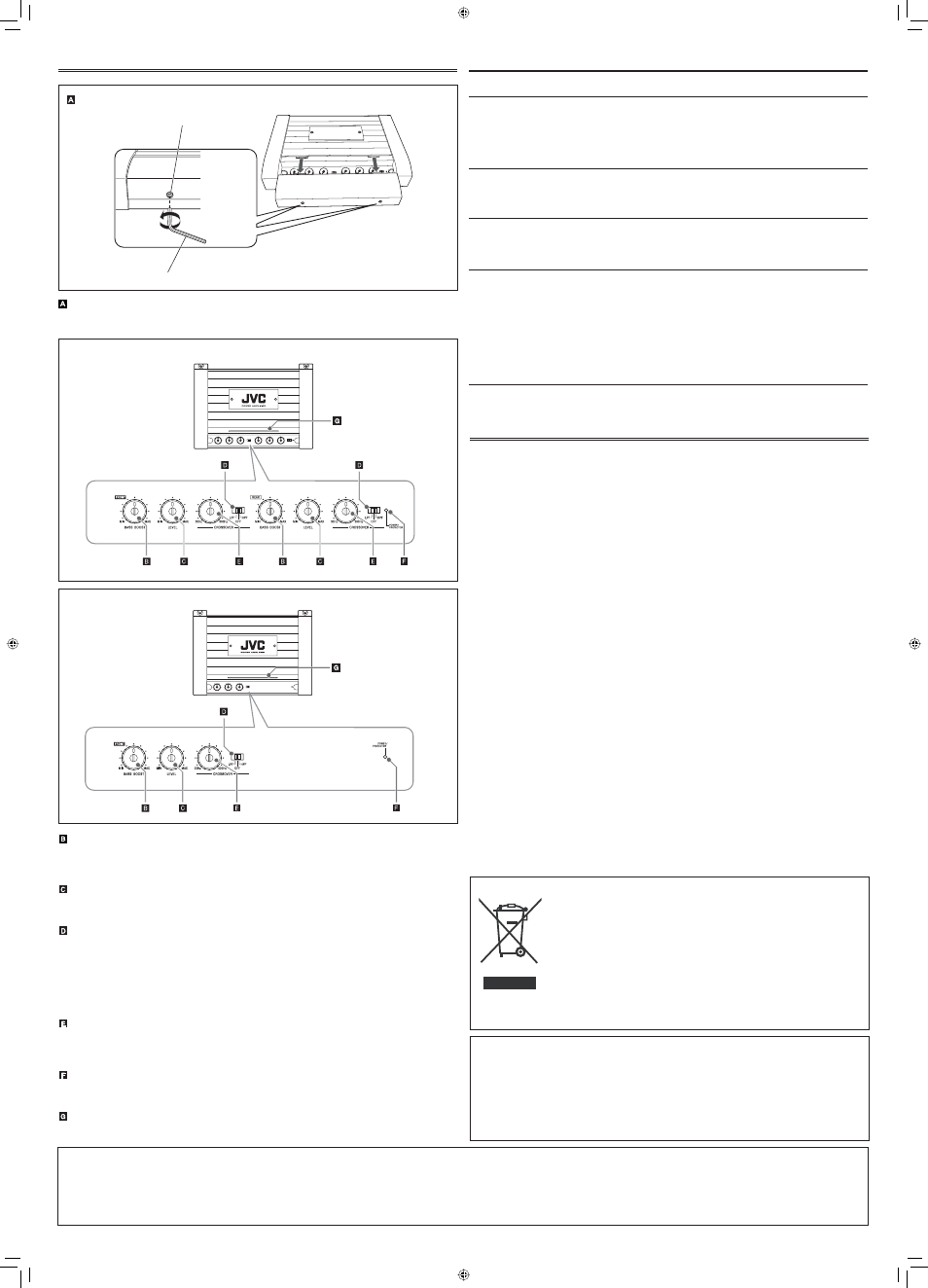

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Уважаемый клиент.
Данное устройство соответствует действительным Европейским директивам и стандартам
по электромагнитной совместимости и электрической безопасности.
Представительство компании Victor Company of Japan, Limited в Европе:
JVC Technology Centre Europe GmbH
Postfach 10 05 52
61145 Friedberg
Германия
Крышка отсека регуляторов
Для доступа к следующим регуляторам удалите винты и снимите крышку с помощью
прилагаемого шестигранного ключа (3 мм). В конце работ установите ее на место.
KS-AX6604
KS-AX5602
Винт с шестигранной головкой
Шестигранный ключ (3 мм)
Максимальная выходная мощность
Выход питания RMS
Импеданс нагрузки
Частотная характеристика
Чувствительность на входе/полное
входное сопротивление
Искажение
Отношение “сигнал/помеха”
Электрическое питание
Система заземления
Габариты (Ш/В/Г)
Масса (прибл.)
Поставляемые принадлежности
800 Вт
KS-AX6604: 100 Вт (среднеквадратичное значение)
х 4 канала при 4
Ω и ≤ 1% общего гармонического
искажения + N
KS-AX5602: 150 Вт (среднеквадратичное значение)
х 2 канала при 4
Ω и ≤ 1% общего гармонического
искажения + N
4
Ω (допустимо от 2 Ω до 8 Ω )
4 Ω (допустимо от 4 Ω до 8 Ω ) ( Режим моста )
от 5 Гц до 50 kГц* (+0, –3 дБ)
* И н ф р а з в у к о в о й ф и л ьт р о г р а н и ч и в а е т
сигналы, имеющие слишком низкую частоту
(менее 20 Гц).
2 В/45 k Ω (от 0,3 В до 6 В, переменная величина)
0,04 % (при 1 кГц)
80 дБА (соотношение: 1 Вт при 4
Ω)
постоянное напряжение 14,4 В (допустимо от
11 В до 16 В)
отрицательное заземление
400 мм × 60 мм × 288 мм
KS-AX6604: 5,3 кг.
KS-AX5602: 5,2 кг.
Входной разъем динамика
KS-AX6604: 4P х 2
KS-AX5602: 4P х 1
Винт ( φ 4 × 20 мм) × 4
Торцевой гаечный ключ
4 мм х 1
3 мм х 1
Прокладка × 6
Кронштейн
L x 1
S x 2
Винт (M4 × 12 мм) × 6
Шайба (M4) × 6
Пружинная шайба (M4) × 6
Конструкция и технические требования могут быть изменены без уведомления.
В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы данного товара, "по истечение которого он может представлять опасность для жизни,
здоровья потребителя, причинить вред его имуществу или окружающей среде" составляет 7 (семь) лет со дня производства. Этот срок является временем, в течение которого
потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкций по эксплуатации данного товара, проводя необходимое обслуживание,
включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.
Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение 2 (двух) лет со дня его производства.
Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя,
в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.
