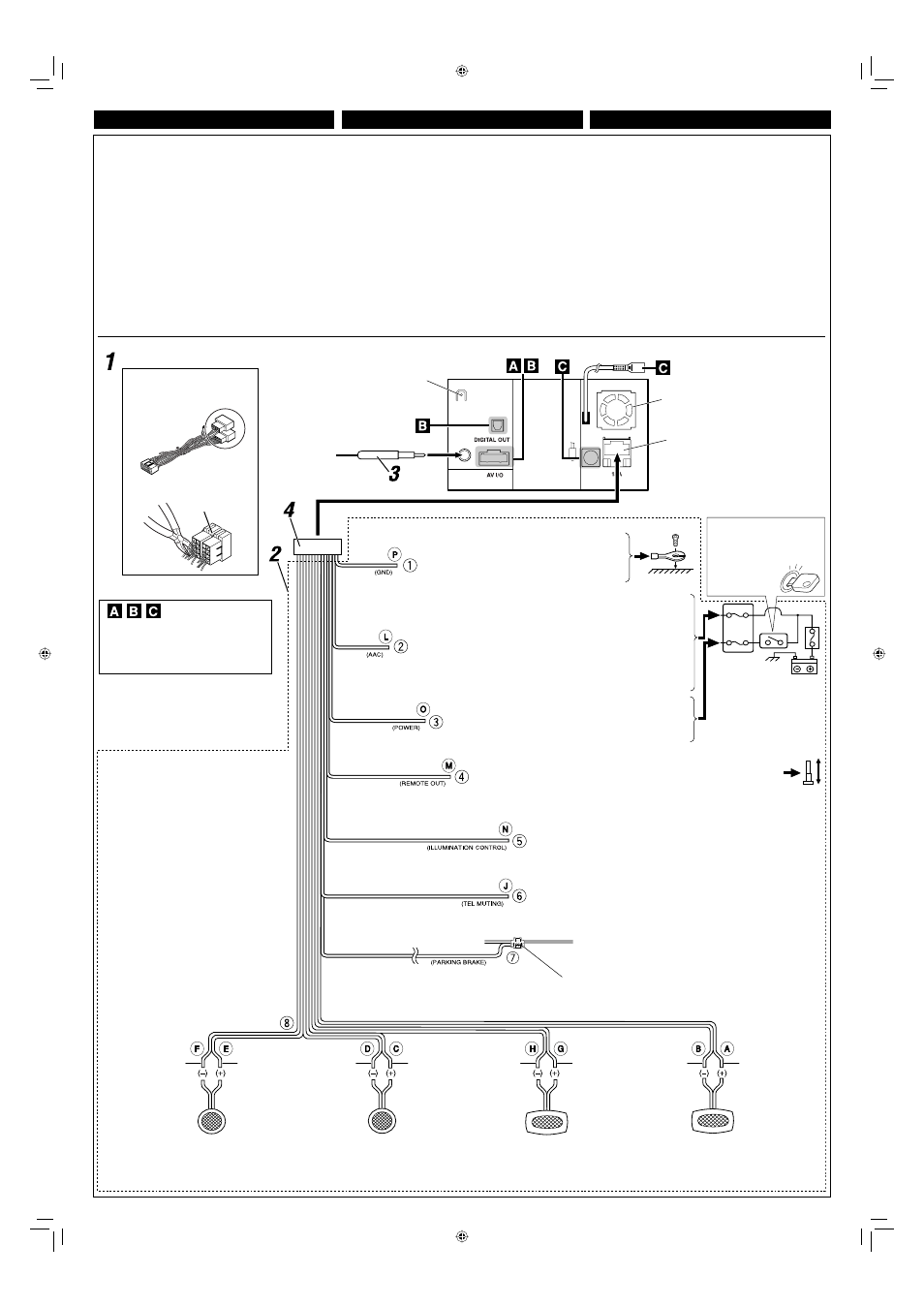

Connections without using the ISO connector / Подключение без использования разъема ISO / З’єднання без допомоги з’єднувача ISO
Before connecting: Check the wiring in the vehicle carefully.
Incorrect connection may cause serious damage to this unit. The
leads of the power cord and those of the connector from the car
body may be different in color.
1
Cut the ISO connector.
2
Connect the colored leads of the power cord in the order
specified in the illustration below.
3
Connect the aerial cord.
4
Finally connect the wiring harness to the unit.
Перед началом подключений: Тщательно проверьте
проводку в автомобиле. Неправильное подключение может
привести к серьезному повреждению устройства.
Жилы силового кабеля и жилы соединителя от кузова
автомобиля могут быть разного цвета.
1
Обрежьте разъем ISO.
2
Подсоедините цветные провода шнура питания в указанном
ниже порядке.
3
Подключите кабель антенны.
4
В последнюю очередь подключите электропроводку к
устройству.
Перед тим, як з’єднати: Уважно перевірте електричну
схему з’єднання вашого авто. Неправильне з’єднання може
спричинити тяжке пошкодження вашого пристрою.
Контакти шнура живлення та рознімання, яке йде від корпуса
авто можуть мати різні кольори.
1
Від’єднайте рознімання ISO.
2
З’єднайте кольорові провідники шнура живлення у порядку,
що наведений нижче на ілюстрації.
3
Приєднайте провід антени.
4
Виконайте кінцеве приєднання джгута провідників до
пристрою.
15 A fuse
Предохранитель 15 A
Запобіжник 15 А
Rear ground terminal
Задний разъем заземления
Тильна клема заземлення
*
2
Not supplied
*
2
Не поставляются
*
2
Не входить до комплекту
Ignition switch
Переключатель зажигания
Перемикач запалювання
Fuse block
Блок предохранителя
Блок запобіжників
White with black stripe
Белый с черной
полосой
Білий з чорною
смужкою
White
Белый
Білий
Gray with black stripe
Серый с черной
полосой
Сірий з чорною
смужкою
Gray
Серый
Сірий
Green with black stripe
Зеленый с черной
полосой
Зелений з чорною
смужкою
Green
Зеленый
Зелений
Purple with black stripe
Пурпурный с черной
полосой
Пурпурний з чорною
смужкою
Purple
Пурпурный
Пурпурний
Left speaker (front)
Левый громкоговоритель (передний)
Лівий гучномовець (передній)
Right speaker (front)
Правый громкоговоритель (передний)
Правий гучномовець (передній)
Left speaker (rear)
Левый громкоговоритель (задний)
Лівий гучномовець (задній)
Right speaker (rear)
Правый громкоговоритель (задний)
Правий гучномовець (задній)
To metallic body or chassis of the car
К металлическому корпусу или шасси автомобиля
На металічний корпус або на шасі авто
To a live terminal in the fuse block connecting to the car battery (bypassing the
ignition switch) (constant 12 V)
К разъему фазы в блоке предохранителя (минуя блок зажигания) (постоянный
12 В)
На клему фази у блоці запобіжників для з’єднання з акумулятором авто
(обминаючи перемикач запалення) (постійний струм 12 В)
To an accessory terminal in the fuse block
К вспомогательному разъему в блоке предохранителя
На допоміжну клему у блоці запобіжників
To car light control switch
К контрольному переключателю освещения автомобиля
До реле управління освітленням автомобіля
To cellular phone system
К системе сотового телефона
На систему стільникового телефону
Black
Черный
Чорний
Yellow *
3
Желтый *
3
Жовтий *
3
Red
Красный
Червоний
Blue with white stripe
Синий с белой полосой
Синій з білою смужкою
Orange with white stripe
Оранжевый с белой полосой
Помаранчевий із білою смужкою
Brown
Коричневый
Коричневий
Light green
Зеленого цвета
Ясно-зелений
To the remote lead of other equipment or power aerial if any (200 mA max.)
К удаленному проводу другого оборудования или антенны (макс. 200 мА)
На провідник зовнішнього пристрою іншого обладнання або на антену (якщо
встановлена) (максимальний струм 200 мА)
See each diagram on pages 5 and 6.
См. каждую схему на стр. 5 и 6
Зверніться до діаграм, що наведені на
сторінках 5 та 6.
Fan
Вентилятор
Вентилятор
ISO connector
Разъем ISO
Рознімання ISO
To parking brake (see diagram
Å
on page 3.)
К стояночному тормозу (см. схему
Å
на стр. 3.)
До ручного гальма (див. ілюстрацію
Å
на стор. 3.)
Crimp connector
Обжимные разъемы
Обтиснене рознімання
*
2
*
2
*
3
Before checking the operation of this unit
prior to installation, this lead must be
connected, otherwise power cannot be
turned on.
*
3
Перед проверкой работы устройства
подключите этот провод, иначе питание не
включится.
*
3
Перед тим, як перевірити працездатність
цього виробу до його встановлення, цей
контакт необхідно приєднати, інакше
живлення на прилад подаватися не буде.
Power cord
Кабель питания
Шнур живлення
