2
УСТАНОВКА
(УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

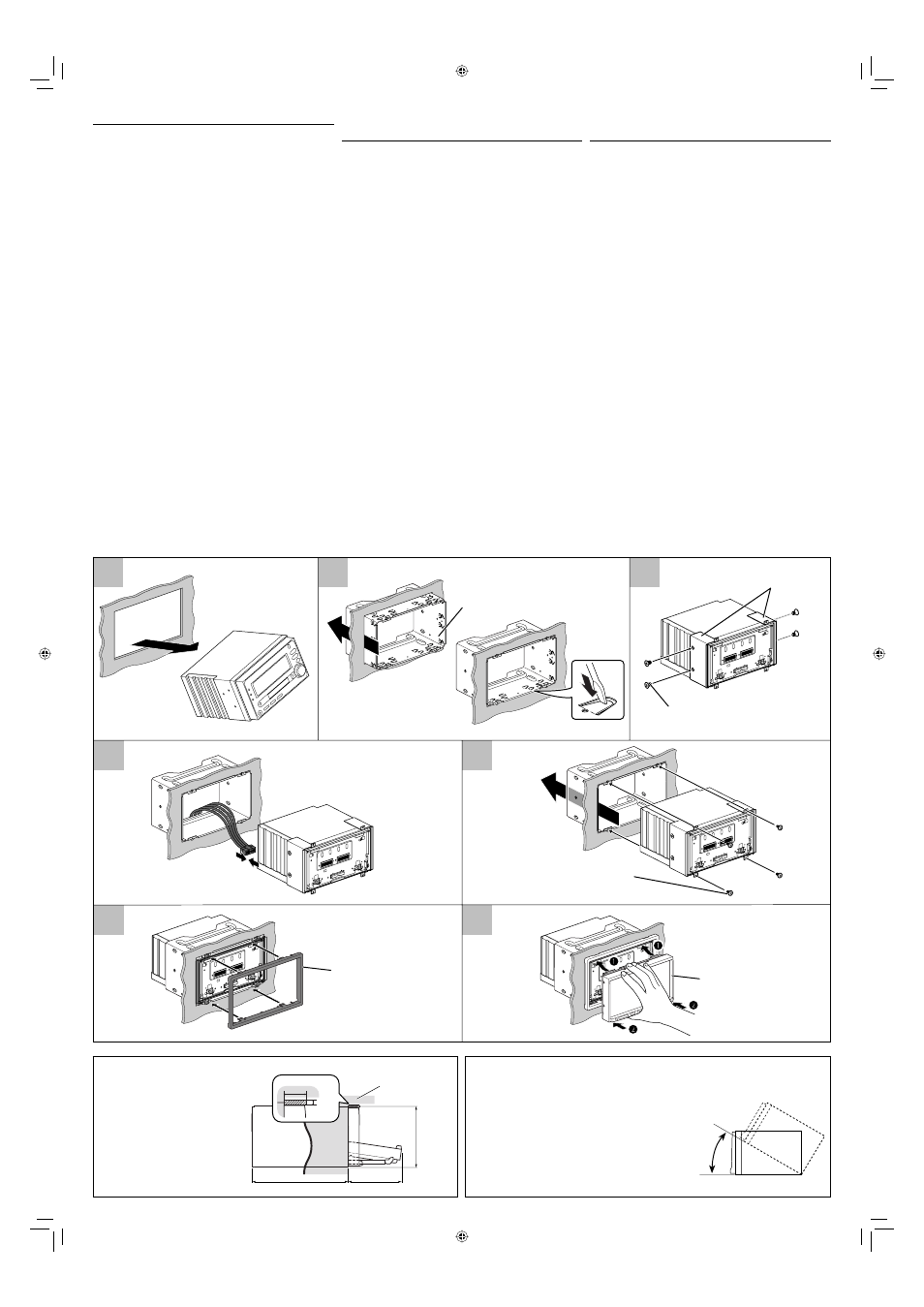

На следующих иллюстрациях показана типовая установка.
Однако необходимо выполнить настройки, соответствующие
конкретному автомобилю. Если у Вас есть какие-либо
вопросы, касающиеся установки, обратитесь к Вашему дилеру
автомобильных систем JVC или в компанию, поставляющую
соответствующие принадлежности.
• Если Вы не знаете точно, как следует устанавливать это
устройство, обратитесь к квалифицированному специалисту.
Предостережение во время установки
• При установке устройства используйте только прилагаемые
болты в соответствии с инструкцией. В случае использования
других болтов существует вероятность, что детали могут быть
ненадежно закреплены или повреждены.
• Аккуратно затягивайте болты,чтобы не пережать
соединительные кабели.
• При установке для обеспечения правильной вентиляции не
закрывайте вентилятор на задней панели.
1 Извлеките аудиосистему, изначально установленную в
автомобиле, вместе с монтажными кронштейнами.
• Не теряйте винты и детали, извлеченные из автомобиля,
поскольку они будут использоваться в дальнейшем.
2 Вмонтируйте муфту в приборную панель автомобиля.
3 Прикрепите кронштейны к главному устройству.
• Используйте болты с плоской головкой (M5 x 8 мм),
которые входят в комплект поставки. При использовании
более длинных болтов можно повредить устройство.
4 Выполните необходимые электрические соединения.
• См. стр. 3 и 4.
5 Установите главное устройство в муфту.
6 Прикрепите декоративную панель.
7 Подключите панель монитора.
INSTALLATION (IN-DASH MOUNTING)
The following illustration shows a typical installation. However, you
should make adjustments corresponding to your specific car. If you
have any questions or require information regarding installation kits,
consult your JVC IN-CAR ENTERTAINMENT dealer or a company
supplying kits.
• If you are not sure how to install this unit correctly, have it installed
by a qualified technician.
Before installing the unit
• When mounting the unit, be sure to use the screws provided, as
instructed. If other screws are used, parts could become loose or
damaged.
• When tightening screws or bolts, be careful not to pinch any
connection cord.
• Make sure not to block the fan on the rear to maintain proper
ventilation when installing the unit.
1 Remove the audio system originally installed in the car, together
with its mounting brackets.
• Be sure to keep all the screws and parts removed from your car
for future use.
2 Install the sleeve in the dashboard of the car.
3 Attach the brackets to the main unit.
• Make sure to use the supplied flat head screws (M5 x 8 mm). If
longer screws are used, they could damage the unit.
4 Do the required electrical connections.
• See pages 3 and 4.
5 Install the main unit in the sleeve.
6 Attach the trim plate.
7 Attach the monitor panel.
30˚
160 91.3
100
Round head screws (M2.6 x 3 mm)
Болты с круглой головкой (M2,6 x 3 мм)
Гвинти з напівкруглими голівками
(M2,6 × 3 мм)
Trim plate
Декоративную панель
Знімна пластина
Brackets
Декоративную
панель
Кронштейны
Flat head screws (M5 x 8 mm)
Болты с плоской головкой (M5 x 8 мм)
Гвинти з пласкими голівками (M5 × 8 мм)
Sleeve
Муфта
Екран
1 2 3
4 5
6 7
Monitor panel
Панель монитора
Панель монітора
Required space for installation
and the monitor ejection
Необходимое пространство
для установки и извлечения
монитора
Місце, потрібне для
встановлення та висування
монітора
Unit: mm
Единицы измерения:мм
Пристрій: мм
Install the unit at an angle of less than 30˚, taking it into account
that the monitor would eject when in use.
Установите устройство под углом менее 30 °,принимая
во внимание то,что при использовании монитор будет
выдвигаться.
Встановіть пристрій під кутом, меншим ніж 30˚, зважаючи
на те, що монітор під час його використання буде
знаходитися у висунутому стані.
ВСТАНОВЛЕННЯ
(МОНТАЖ НА ПРИЛАДОВУ ПАНЕЛЬ)
Наведена нижче ілюстрація демонструє типовий процес
встановлення. Проте необхідно виконати регулювання у
відповідності до типу автомобіля. У разі будь яких запитань
або потреби у інформації щодо набору інструментів та
спорядження, проконсультуйтеся з дилером устаткування JVC
для автомобілів або з компанією, що постачає набір інструментів
та спорядження.
• Якщо ви не впевнені щодо правильності встановлення цього
пристрою, залучіть до його встановлення кваліфікованого
спеціаліста.
Перед встановленням пристрою
• При встановленні пристрою, використовуйте тільки гвинти
з комплекту постачання, відповідно до інструкцій. Якщо
використовуються інші гвинти, кріплення окремих частин
пристрою може ослабнути або пошкодитись.
• При затягуванні гвинтів чи болтів будьте обережні, щоб не
затиснути жоден з’єднувальний шнур.
• При встановленні переконайтеся, що вентилятор задньої
панелі не заблокований для забезпечення належної вентиляції.
1 Вийміть аудіосистему, встановлену в автомобілі виробником,
разом з монтажними кронштейнами.
• Зберігайте усі гвинти та деталі, видалені з автомобіля, для
подальшого використання.
2 Встановіть екран у приладову панель автомобіля.
3 Приєднайте кронштейни до головного пристрою.
• Використовуйте лише гвинти із пласкими голівками (M5
x 8 мм), що входять до комплекту поставки. Якщо гвинти
довші, вони можуть пошкодити пристрій.
4 Виконайте необхідні електричні з’єднання.
• Див. стор. 3 та 4.
5 Встановіть головний пристрій всередину екрану.
6 Приєднайте знімну пластину.
7 Приєднайте панель монітора.
4
20
Dashboard
Приборная панель
Приладова панель
