Č
esky
Krok
3
: Zapojení
Pro dosažení lepšího příjmu rozhlasu v
pásmu FM
• Přesvědčte se, že se vodiče antény nedotýkají žádných
jiných konektorů, propojovacích kabelů a napájecího
kabelu. Antény také udržujte mimo dosah kovových
částí přehrávače, zapojené kabely a napájecí kabel.
Mohlo by to způsobovat slabý příjem.

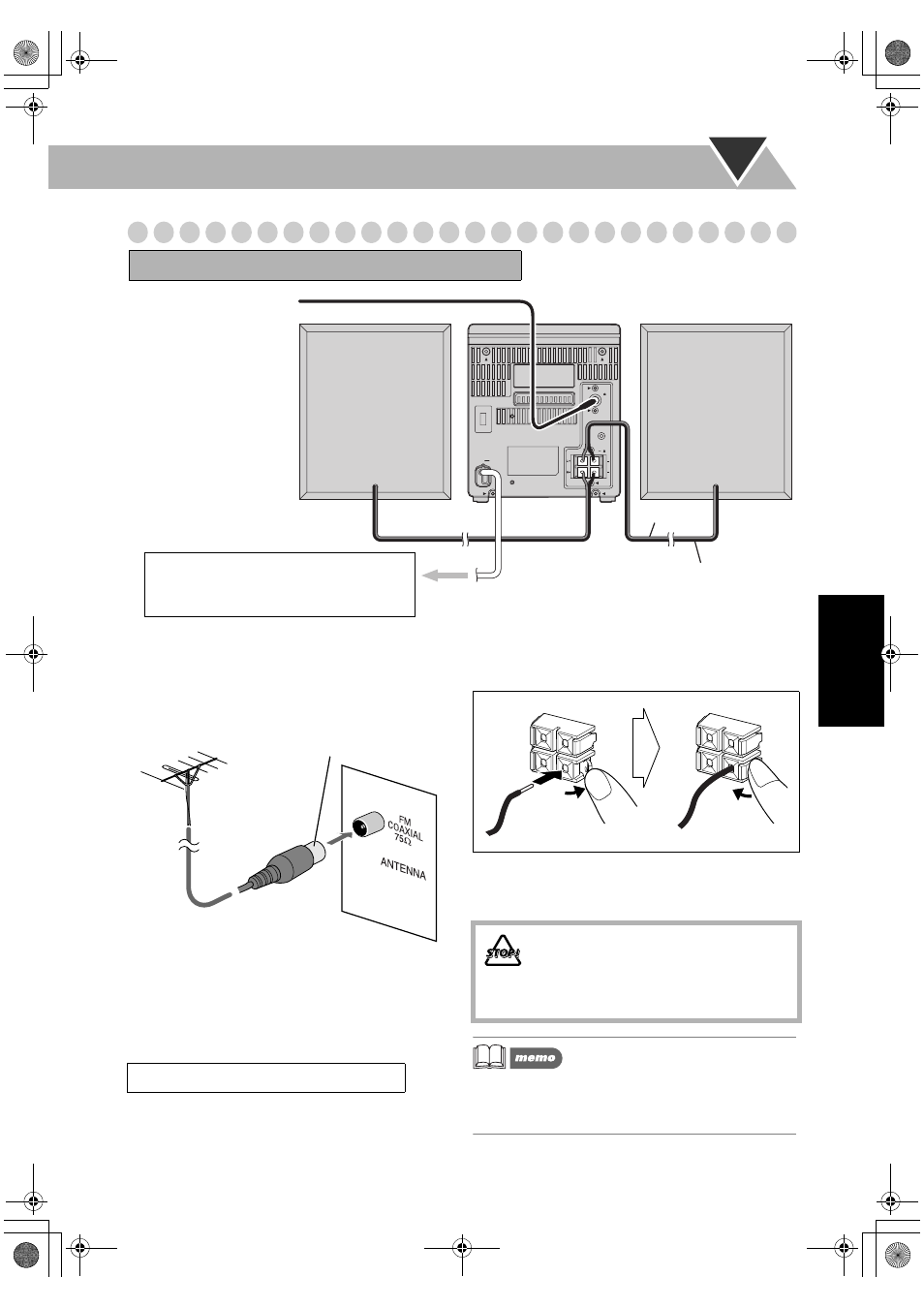

Připojení kabelů reproduktorů
Zkontrolujte, zda jsou kabely obou reproduktorů správně a
pevně připojeny.
V případě připojování kabelů reproduktorů musí souhlasit
polarita svorek reproduktorů: Černý kabel do (–), červený
kabel do (+).
• Pokud jsou vodiče reproduktoru chráněny vinylovou
izolací, odstraňte ji z konce kabelu reproduktoru
otáčením.
ANTENNA
PHONES
AC IN
SPEAKER
( 4 8 )
FM
COAXIAL
( 75 )
K sít’ové zásuvce
Napájecí kabel připojte až poté, co
dokončíte všechna propojení.
Anténa FM (součást
dodávky)
Vysuňte anténu tak, aby
poskytovala nejlepší
příjem.
Červená
Černá
Před připojením všechny součásti vypněte.
Levý
Pravý
Tento systém nemůže přijímat AM vysílání.
Venkovní
anténa FM
Odpojte dodanou anténu pro pásma FM a
připojte venkovní anténu FM pomocí kabelu
s impedancí 75
Ω s konektorem koaxiálního
typu (není součástí dodávky).
• K jednomu konektoru pro reproduktor
připojujte POUZE JEDEN reproduktor.
• ZABRAŇTE styku vodičů kabelu
reproduktorů s kovovými součástmi
systému.
1. Odjistěte
2. Vložte
3. Zajistěte
