W celu uzyskania lepszego odbioru FM
• Upewnić się, że przewody anten nie dotykają innych
zacisków, kabli podłączeniowych ani kabla zasilania.
Antena nie powinna również dotykać jakichkolwiek
metalowych części systemu, kabli połączeniowych oraz
zasilacza sieciowego. W przeciwnym razie może
nastąpić pogorszenie odbioru.

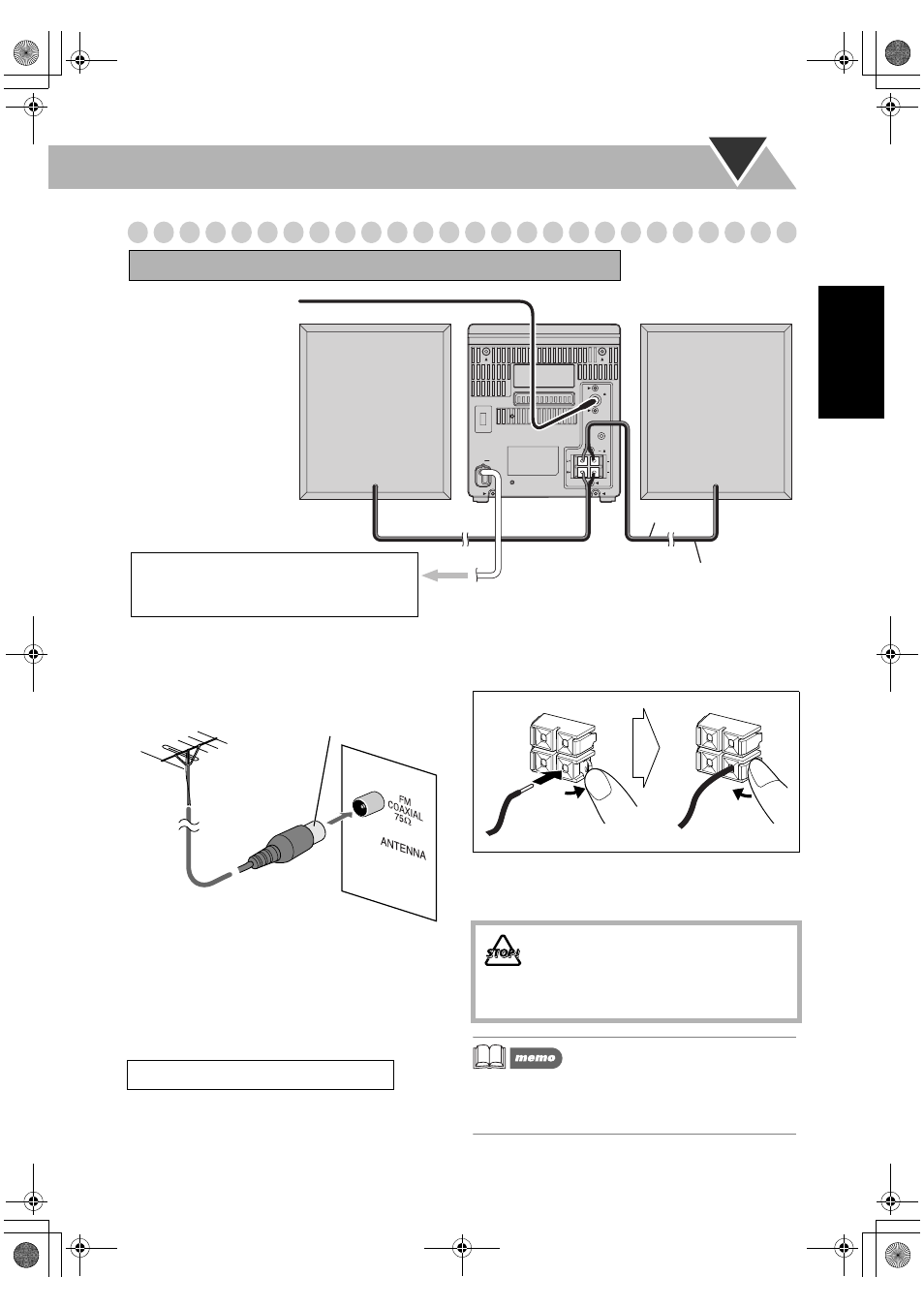

Podłączanie przewodów głośnikowych
Upewnić się, czy oba głośniki są pewnie i prawidłowo
podłączone.
Podłączając przewody głośników, przestrzegać
biegunowości złączy głośników: kabel czarny podłącz do
(–), kabel czerwony do (+).
• Jeśli przewody głośnika pokryte są winylem, usunąć
winyl poprzez jego skręcenie w celu odsłonięcia
końcówki przewodu głośnika.
ANTENNA
PHONES
AC IN
SPEAKER
( 4 8 )
FM
COAXIAL
( 75 )
Do gniazdka ściennego
Przewód zasilania podłączać wyłącznie po
podłączeniu wszystkich pozostałych przewodów.
Antena FM (w zestawie)
Rozwinąć ją tak, aby
uzyskać jak najlepszy
odbiór.
Czerwony
Czarny
Przed rozpoczęciem podłączania należy wyłączyć zasilanie wszystkich urządzeń.
Lewy
Prawy
System nie odbiera transmisji AM.
Zewnętrzna
antena FM
Odłącz dostarczoną antenę FM i podłącz do
zewnętrznej anteny FM za pomocą
przewodu 75
Ω ze złączem koncentrycznym
(nie wchodzi w skład zestawu).
• NIE podłączać więcej niż jednego głośnika
do każdego złącza.
• NIE dopuszczać, aby żyły przewodów
głośników dotykały metalowych części
urządzenia.
1. Odblokuj
2. Włóż
3. Zablokuj
