KD-R412/KD-R411
Manual de instalación/conexión
Руководство по установке/подключению
ESPAÑOL / РУССКИЙ
1009DTSMDTJEIN
SP, RU
© 2009 Victor Company of Japan, Limited
GET0624-019A
[EU]
Ménsula / Кронштейн * 2
Compartimiento / Карман
Tornillos de cabeza plana (M5 × 8 mm) / Болты с плоской
головкой (M5 × 8 мм) *
2
INSTALACIÓN / УСТАНОВКА
Instalación de la unidad sin utilizar la cubierta / При установке устройства без
использования муфты
Montaje en el tablero / Монтаж
• Para evitar cortocircuitos:
– Desconecte el terminal negativo de la batería y realice todas las conexiones eléctricas antes de instalar la
unidad.
– Cubra los terminales de los conductores NO UTILIZADOS con cinta aislante.
• Asegúrese de volver a conectar a masa esta unidad al chasis del
automóvil después de la instalación.
• Reemplace el fusible por uno con la corriente especificada.
•
Conecte los altavoces con una potencia máxima de más de 50 W
(impedancia de 4 Ω a 8 Ω). De lo contrario, cambie el ajuste <AMP
GAIN>. (Consulte la página 16 del MANUAL DE INSTRUCCIONES).
• El sumidero térmico estará muy caliente después del uso.
Asegúrese de no tocarlo al desmontar esta unidad.
• Предотвращение короткого замыкания:
– Отсоедините отрицательный вывод аккумулятора и установите все электрические соединения
перед установкой устройства.
–Обмотайте выводы НЕИСПОЛЬЗУЕМЫХ проводов изоляционной лентой.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
• Замените плавкий предохранитель на предохранитель установленного номинала.
• Подключите динамики с максимальной мощностью более 50 Вт (сопротивление от 4 Ω до 8 Ω). В
противном случае измените настройку <AMP GAIN>. (см. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
на стр. 16).
• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время
удаления устройства.
12 V CC, NEGATIVO a masa /
12 В пост. тока, ОТРИЦАТЕЛЬНОЕ заземление
Al sistema de automóvil /
К автомобильной системе Necesitará los kits de instalación que correspondan con su vehículo. /
Необходим комплект установки, который соответствует Вашему автомобилю. Verifique el sistema de batería de su
vehículo /
Проверьте систему аккумулятора в
автомобиле
ADVERTENCIAS / ПРЕДУПРЕЖДЕНИЯ
Extracción de la unidad / Удаление устройства
Primero libere la sección trasera... / Сначала отсоедините заднюю часть...

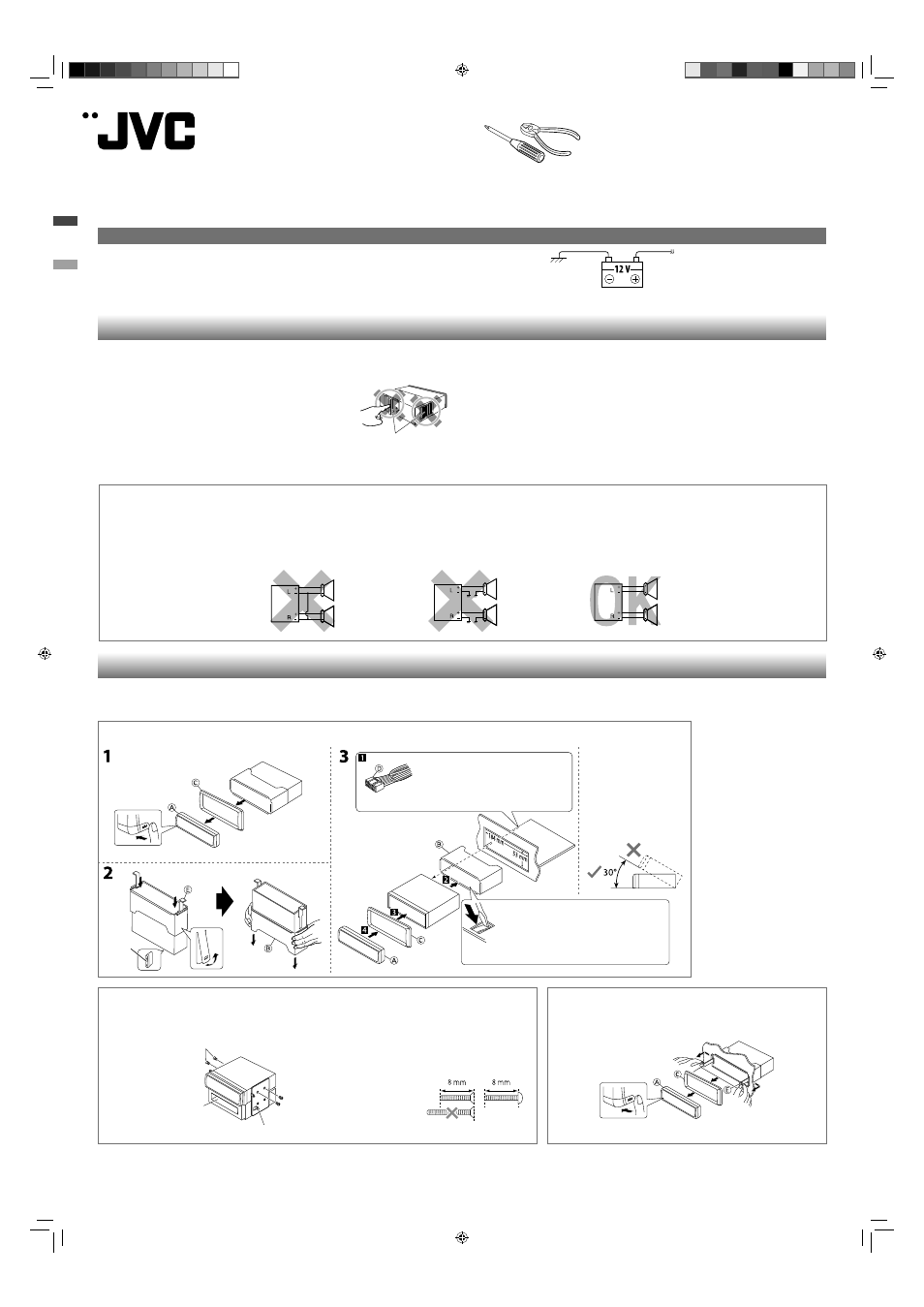

La siguiente ilustración muestra una instalación típica. Si tiene alguna pregunta o necesita información
acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para
automóviles o a una compañía que suministra tales herramientas.
Sumidero térmico / Радиатор
На следующих иллюстрациях показана типовая установка. Если у Вас есть какие-либо вопросы,
касающиеся установки, обратитесь к Вашему дилеру автомобилнего специалиста JVC или в
компанию, поставляющую соответствующие принадлежности.
Realice las conexiones eléctricas requeridas
(consulte la página 2).
Выполните необходимые подключения
контактов, как показано на оборотной
стороне этой инструкции (см. стр. 2)
Doble las lengüetas apropiadas para retener
firmemente la manga en su lugar.
Отогните соответствующие фиксаторы,
предназначенные для прочной установки
корпуса.
Instale la unidad a un
ángulo de menos de 30˚.
Установите устройство
под углом менее 30°.
* 1
* 1 Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.
* 2 No suministrado con esta unidad.
* 1 Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный
сзади.
* 2 Hе входит в комплект поставки.
PRECAUCIONES sobre las conexiones de la fuente de alimentación y de
los altavoces
• NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían
producirse graves daños en la unidad.
• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el
conexionado de altavoz de su automóvil.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению
громкоговорителей
• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство
будет повреждено.
• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя
проверьте схему соединений громкоговорителей в Вашем автомобиле.
Lista de componentes / Комплект
поставки
A Panel de control / Панель
управления (×1)
B Cubierta / Муфта (×1)
C Placa de guarnición /
Декоративную панель (×1)
D Cordón de alimentación / Шнур
питания (×1)
E Manijas / Рычаги (×2)
