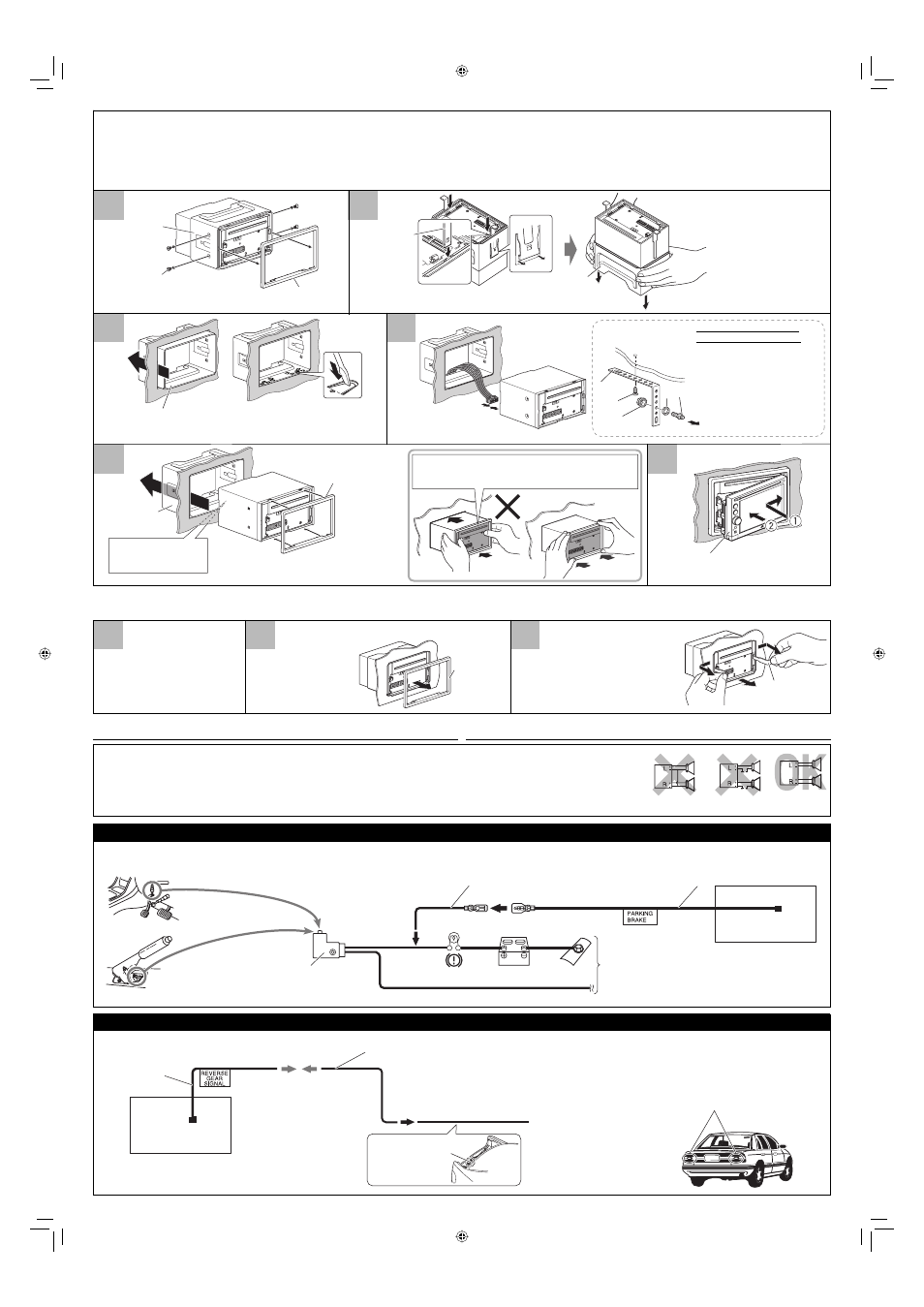

Отсоедините декоративную панель и
извлеките болты.
2
Отсоедините монтажную муфту с помощью
ключей для демонтажа, затем сдвиньте
монтажную муфту, чтобы снять ее.
3
Установите монтажную муфту в приборную
панель автомобиля.
4
Выполните необходимые электрические
соединения.
• См. стр. 2 – 4.
5
Присоедините декоративную панель к
основному устройству, затем установите
основное устройство в монтажную муфту.
6
Подключите панель монитора.
1
Від’єднайте декоративну панель та вийміть
гвинти.
2
Від'єднайте монтажний кожух, використовуючи
ключі для демонтажу, а потім зніміть його.
3
Встановіть монтажний кожух у приладову
панель автомобіля.
4
Виконайте потрібні електричні з’єднання.
• Див. стор. 2 – 4.
5
Приєднайте декоративну панель до головного
блоку, потім встановіть головний блок у
монтажний кожух.
6
Приєднайте панель монітору.
6
4 3
1 2 3
Монтажная муфта
Монтажний кожух
НЕ нажимайте на панель (затемнена на рисунке).
НЕ тисніть на панель (на малюнку затінена).
Панель монитора
Панель монітора
Декоративную панель
Знімна пластина
Устанавливайте устройство
таким образом, чтобы не
повредить предохранитель,
расположенный сзади.
При встановленні пристрою,
будьте обережні, не
пошкодьте запобіжник,
розташований у тильній
частині.
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению
громкоговорителей:
• НЕ подсоединяйте провода динамиков из жгута проводки к
аккумуляторной батарее автомобиля, поскольку это может
привести к серьезному повреждению устройства.
• ПЕРЕД подсоединением проводов динамиков из жгута проводки к
динамикам проверьте проводку динамиков в автомобиле.
ЗАСТЕРЕЖЕННЯ щодо приєднання джерела живлення та гучномовців:
• НЕ з’єднуйте кабелі гучномовців з акумулятором автомобіля.
Невиконання такої вимоги призведе до серйозного ушкодження
пристрою.
• ПЕРЕД тим, як підключити кабелі до гучномовців, перевірте схему підключення
гучномовців до вашого автомобіля.
ЕЛЕКТРИЧНІ З’ЄДНАННЯ
Удаление устройства
Перед удалением устройства освободите заднюю часть.
Видалення пристрою
Перед видаленням пристрою, ослабте кріплення тильної частини.
Отсоедините панель монитора
(см. стр. 5 ИHCTPУKЦИЯ ПO
ЭKCПЛУATAЦИИ).
Від’єднайте панель монітору
(див. стор. 5 ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ).
Вставьте два ключа для демонтажа,
затем потяните их на себя, как
показано на рисунке, таким образом,
чтобы вынуть устройство.
Вставте два ключі для демонтажу,
потім потягніть їх на себе, як
показано на малюнку, таким чином,
щоб можна було зняти головний
блок.
Не закрывайте вентилятор.
Не блокуйте вентилятор.
Задвиньте устройство внутрь до щелчка.
Просуньте пристрій всередину до звуку клацання.
Отсоедините
декоративную панель.
Від’єднайте
декоративну панель.
Для более прочного крепления
Для більш міцного кріплення
A Стойка (дополнительно) / Стійка (на
замовлення)
B Винт (дополнительно) / Гвинт (на
замовлення)
C Фиксирующая гайка / Стопорна
гайка
D Шайба / Шайба
E Крепежный болт / Монтажний
болт
К задней панели / До задньої панелі
Болты с плоской головкой (M5 × 8 мм)
Гвинти з пласкими голівками (M5 × 8 мм) Монтажная муфта
Монтажний кожух
Монтажная муфта
Монтажний кожух
Согните соответствующие лапки, чтобы прочно
удерживать монтажную втулку на месте.
Зігніть відповідні лапки так, щоб монтажний кожух
був надійно закріплений у відсіку панелі приборів.
Декоративную панель
Знімна пластина
Монтажная муфта
Монтажний кожух
Декоративную
панель
Знімна
пластина
Ключи для демонтажа
Ключі для демонтажу
Подключение провода стояночного тормоза / З’єднання проводу ручного гальма
Стояночный тормоз
Ручне гальмо
Переключатель стояночного тормоза (внутри автомобиля)
Перемикач ручного гальма (всередині автомобіля)
Провод стояночного тормоза (зеленого цвета)
Провід ручного гальма (ясно-зеленого кольору)
К металлическому корпусу или шасси автомобиля
На металічний корпус або на шасі авто
Удлинительный провод (входит в комплект поставки) /
Подовжуючий шнур (постачається в комплекті)
Найдите в багажнике провод задней фары.
Удлинительный провод (не входит в комплект поставки) /
Подовжуючий шнур (не входить до комплекту постачання даного пристрою)
Пурпурный с белой полосой
Пурпурний з білою смужкою
Задние фары
Ліхтарі задньої ходи
К задней фаре
До ліхтаря задньої ходи
Провод задней фары
Провід ліхтаря
задньої ходи
Подсоединение провода сигнал включения задней скорости (для видеокамеры заднего вида) / З’єднання з провідником сигналу заднього ходу (для камери заднього виду)
Знайдіть у багажнику провід ліхтаря задньої ходи.
OK
KW-AV61BT
KW-AV51
KW-AV61BT
KW-AV51
Ключи для демонтажа
Ключі для демонтажу
