Инструкция по эксплуатации JVC KD-R841
Страница 21
19

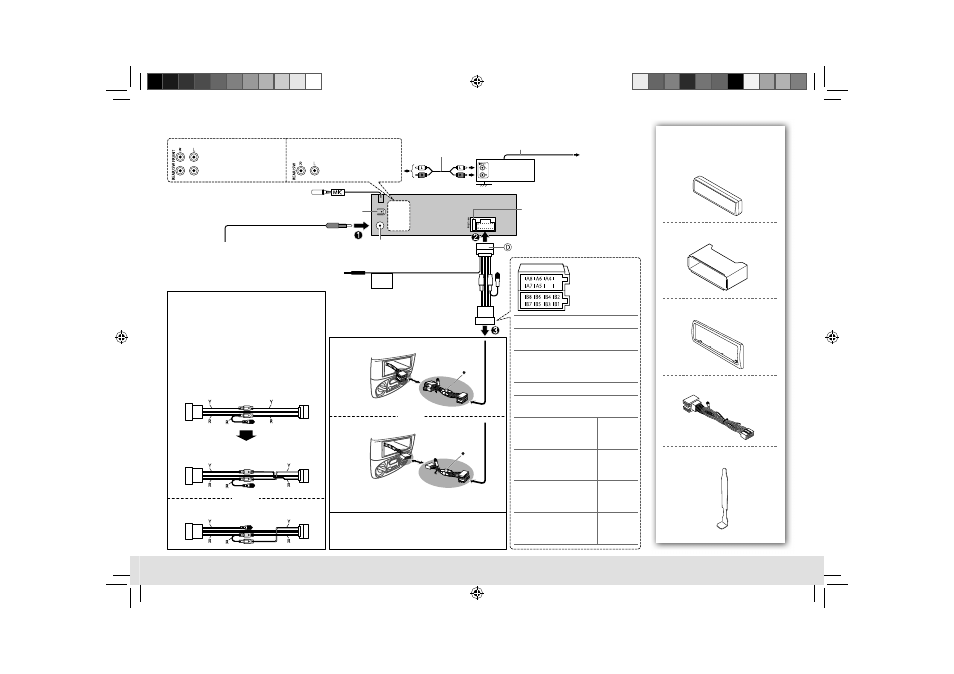

Список деталей для
установки
( Ч2 )
( Ч1 )
( Ч1 )
( Ч1 )
( Ч1 )
A Передняя панель
B Посадочный корпус
C Декоративную панель
D Жгут проводов
E Ключ для демонтажа
STEERING
WHEEL
REMOTE
KD-R841BT
KD-R741BT
Лампа синяя/желтая
Подключение проводов
Кабель сигнала (не входит
в комплект поставки)
Дистанционный провод (не
входит в комплект поставки)
Задний разъем заземления
К адаптеру дистанционного управления с руля
Предохранитель (10 A)
К синему/белому
проводу жгута
проводов D
Разъем эфирной связи
JVC-
усилитель
Фронтальный выход
Выходные разъемы задних динамиков/
низкочастотного динамика
Выходные разъемы задних
динамиков/низкочастотного
динамика
ВАЖНО: Для подключения рекомендуется
использовать особый жгут проводов, подходящий для
конкретного автомобиля (приобретается отдельно).
Если в автомобиле имеется разъем ISO
Если в автомобиле ОТСУТСТВУЕТ разъем ISO
( или )
( или )
Разъем ISO
* Особый жгут проводов (приобретается отдельно)
Для некоторых автомобилей VW/Audi
или Opel (Vauxhall)
Возможно, потребуется изменить схему
соединений для прилагаемого жгута проводов
D, как показано на рисунке.
Если устройство не включается при
использовании измененной схемы соединений
1, используйте измененную схему соединений 2.
Y: Желтый R: Красный
Исходная схема соединений
Измененная схема соединений 1
Измененная схема соединений 2
A4: Желтый: Батарея
A5: Синий/белый: Дистанционный
провод
A6: Оранжевый/белый:
Переключатель управления
освещением автомобиля
A7: Красный: Зажигание (АCC)
A8: Чёрный: Заземляющее
соединение (земля)
B1: Фиолетовый
ª
B2: Фиолетовый/
чёрный
·
Задний
динамик
(справа)
B3: Cерый
ª
B4: Серый/чёрный
·
Передний
динамик
(справа)
B5: Белый
ª
B6: Белый/чёрный
·
Передний
динамик
(слева)
B7: Зелёный
ª
B8: Зелёный/чёрный
·
Задний
динамик
(слева)
MIC (входной разъем микрофона) (➜ 9)
