18
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Предупреждение
• Устройство можно использовать только с источником питания 12 В постоянного тока с
отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (желтый) и провод высокого напряжения (красный)
к корпусу автомобиля или проводу заземления (чёрный), чтобы не допустить короткое
замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна выполняться
специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к
металлическим деталям устройства в процессе и на протяжении некоторого времени после
завершения эксплуатации устройства. Температура металлических деталей, таких как
радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамика
· к корпусу автомобиля, проводу заземления
(чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная
мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы
не повредить динамики. (➜ 14)
• Установите устройство под углом 30º или меньше.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите
провод высокого напряжения (красный) к клемме на блоке плавких предохранителей,
которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и
выключается ключом зажигания.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы
вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса
автомобиля, после чего замените предохранитель на аналогичный новый.
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем отсоедините
клемму
· автомобильного аккумулятора.
2
Правильно подключите провода.
См. раздел “Подключение проводов”. (➜ 19)
3
Установите устройство в автомобиле.
См. раздел “Установка устройства (установка в
приборную панель)”.
4
Подключите клемму
· автомобильного аккумулятора.
5
Выполните сброс устройства. (➜ 3)
Подключите
необходимые провода.
(➜ 19)
Порядок извлечения
устройства

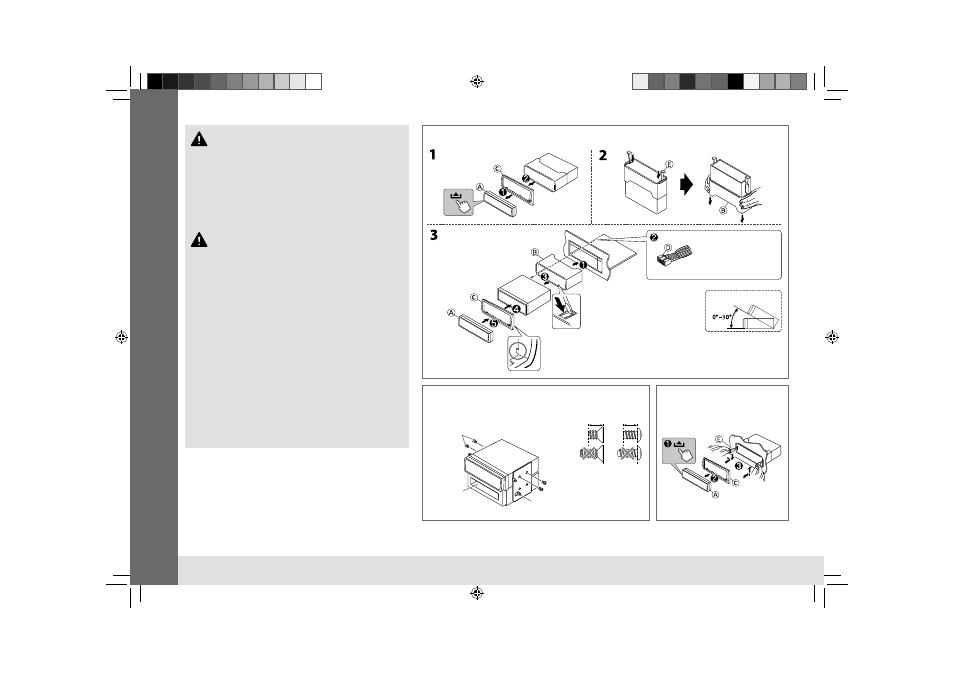

Установка устройства (установка в приборную панель)
При установке без посадочного корпуса
Скоба (не входит в
комплект поставки)
Отогните соответствующие
фиксаторы, предназначенные для
прочной установки корпуса.
Убедитесь, декоративная панель
направлена правильно.
Карман
Винты с плоской или полукруглой головкой
(не входит в комплект поставки)
M5 × 8 мм
8 мм
8 мм
