6 Sonstiges
50

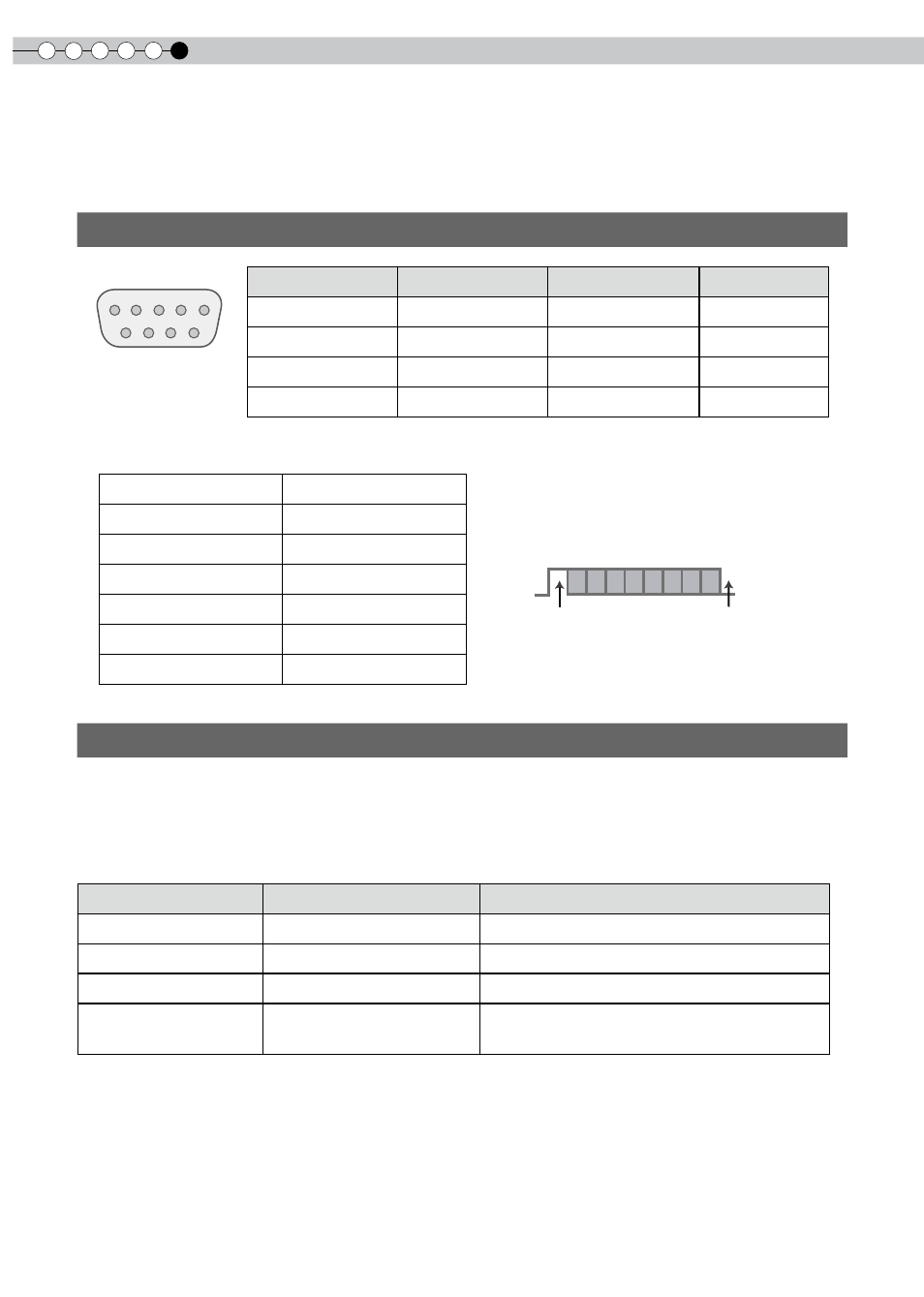

RS-232C-Schnittstelle
Wenn Sie das Gerät über ein gekreuztes RS-232C-Kabel (D-Sub, 9-polig) an einen Computer anschließen,
ist eine externe Steuerung möglich.



Modus Nicht synchron
Zeichenlänge 8 Bit
Parität Keine
Startbit 1
Stoppbit 1
Datenrate 1900 Baud
Datenformat Binär
Die Befehle, die das Gerät vom Computer akzeptiert, bestehen aus „Kopf“, „Geräte-ID“, „Befehl“, „Daten“ und „Ende“.
●
Kopf (1 Byte), Geräte-ID (2 Bytes), Befehl (2 Bytes), Daten (n Bytes), Ende (1 Byte)
■
Kopf
Dieser Binärcode leitet die Kommunikation ein.
Binärcode Typ Beschreibung
1 Befehl PC→Gerät
3F Referenzbefehl PC→Gerät
0 Antwort Gerät→PC
06 ACK
Gerät→PC
(Wird zum PC zurückgegeben, wenn der Befehl ohne Fehler
ausgeführt wurde.)
■
Geräte-ID
Dieser Code gibt das Gerät an. Der Binärcode ist auf „8901“ fixiert.
Pinnummer Signal Funktion Signalrichtung
 RxD Daten empfangen PC→Gerät
3 TxD Daten senden Gerät→PC
5 Masse Signalmasse -
1,4,6 - 9 nicht verbunden - -
G erät
●
PC bezieht sich auf den Controller; zum Beispiel einen normalen Computer.
D6 D7 D4 D5 D2 D3 D0 D1
Startbit Stoppbit
Befehlsformat
RS-232C-Spezifikationen
