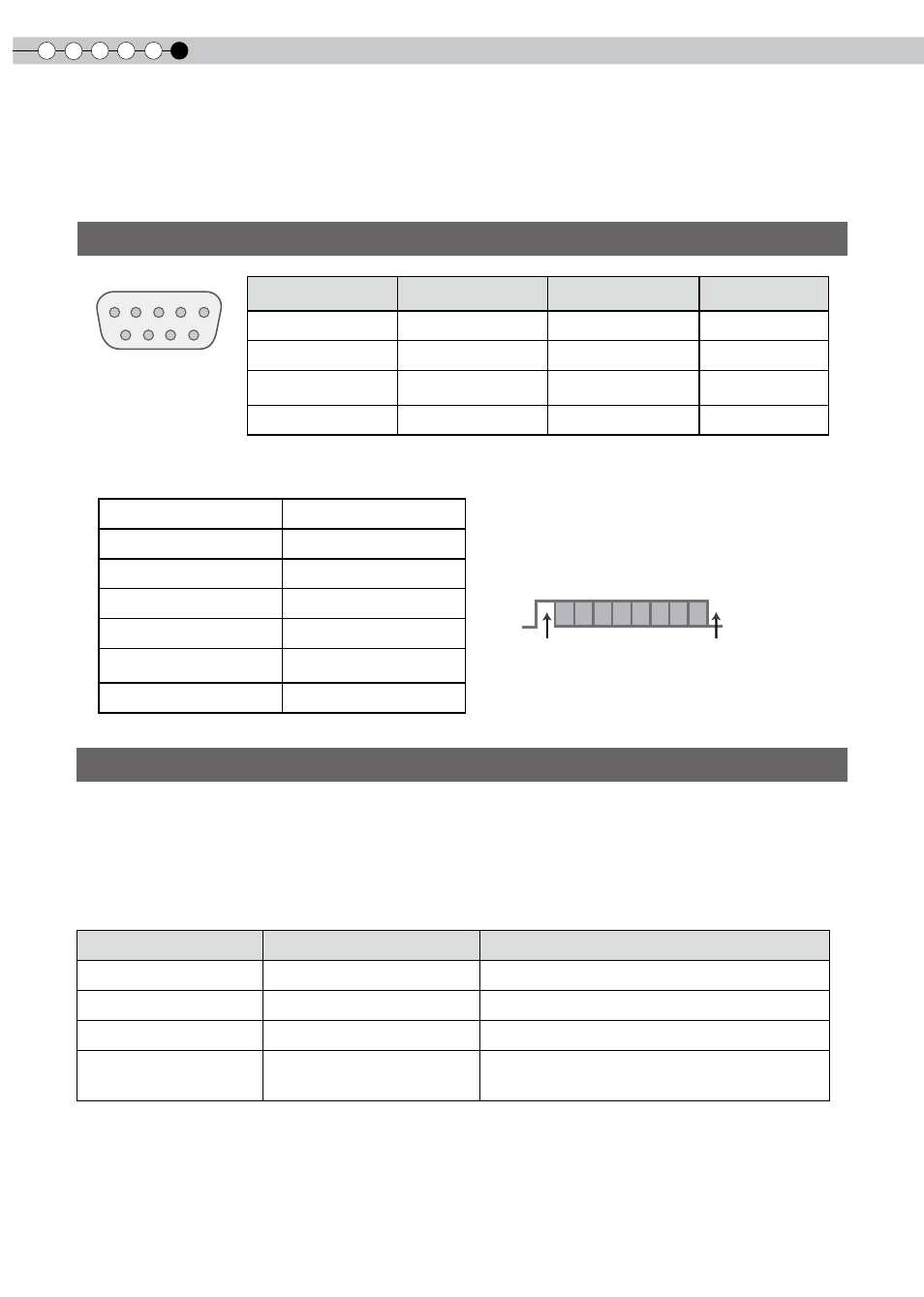

Интерфейс RS-232C
Управление этим устройством возможно с помощью компьютера при их соединении нуль-
модемным кабелем RS-232C (с 9-контактными разъемами D-Sub).



Режим Асинхронный
Длина символа 8 бит
Четность Отсутствует
Стартовый бит 1
Стоповый бит 1
Скорость передачи
данных
19200 бит/с
Формат данных Двоичный
Формат команд
Управляющая команда компьютера состоит из Заголовка, Идентификатора устройства, Команды, Данных и
Завершения.
●
Заголовок (1 байт), идентификатор устройства (2 байта), команда (2 байта), данные (n байт), завершение (1 байт)
■ Заголовок
Этот двоичный код указывает на начало связи.
Двоичный код Тип Описание
1 Операционная команда ПК→это устройство
3F Команда привязки ПК→это устройство
0 Команда ответа это устройство→ПК
06 ACK
это устройство→ПК
(Если команда получена без ошибок, она возвращается
на ПК)
■ Идентификатор устройства
Этот код определяет устройство. Двоичный код имеет фиксированное значение 8901.
Спецификация RS-232C
Номер контакта Сигнал Функция
Направление
сигнала
 RxD Прием данных ПК→это устройство
3 TxD Передача данных это устройство→ПК
5 GND
Сигнальное
заземление
-
1,4,6 - 9 не подключен - -
Это устройство
Стартовый бит Стоповый бит
●
ПК работает с контроллером так же, как с персональным компьютером.
D6 D7 D4 D5 D2 D3 D0 D1
