Система сцепления

Регулировка нижнего троса
Регулятор нижнего троса сцепления используется в случаях, если регулятор
верхнего троса затянут до предела либо если не удается добиться правильной
величины свободного хода с помощью верхнего регулятора троса.

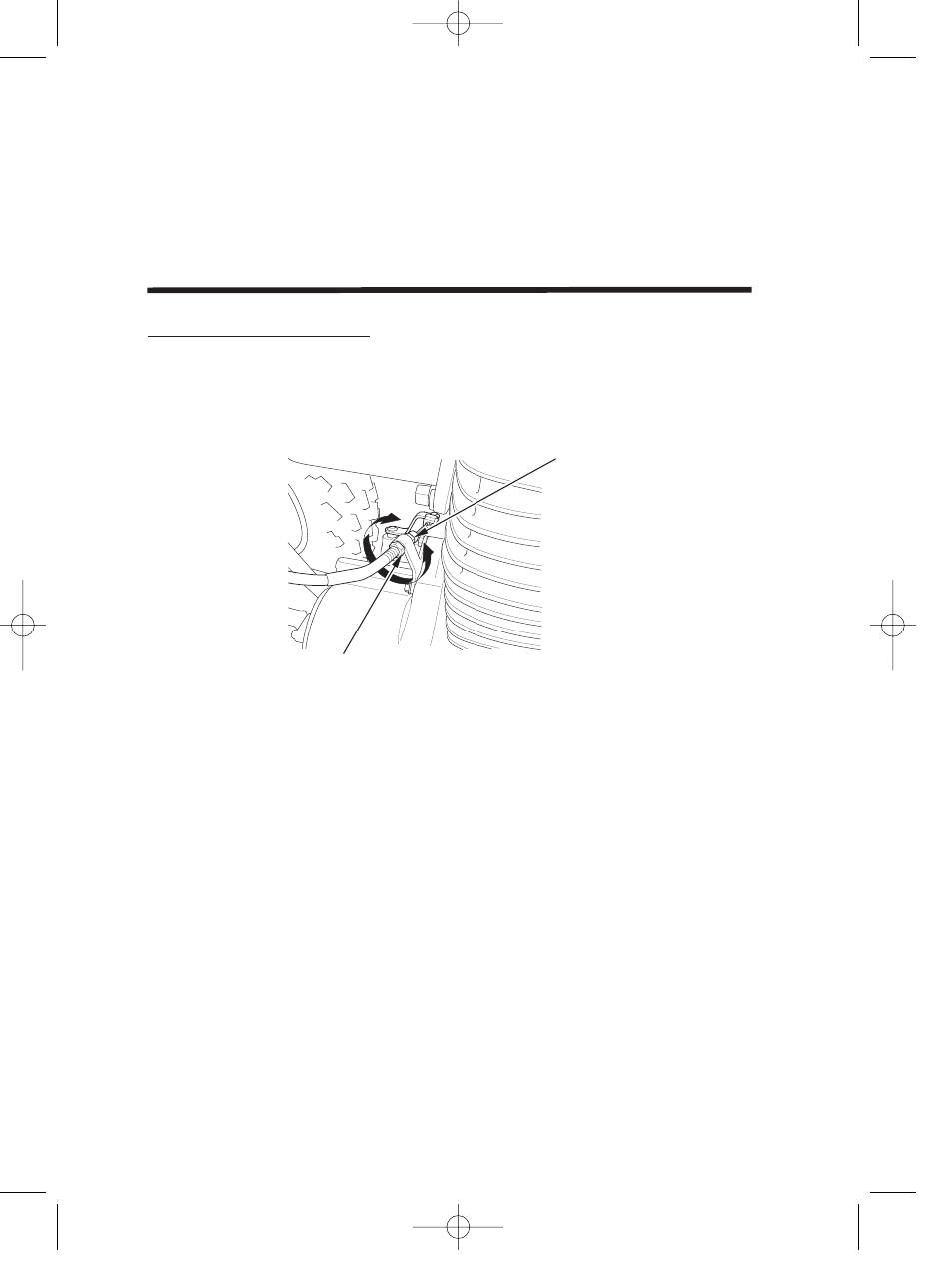

ЛЕВАЯ СТОРОНА

(5) нижняя контргайка

(+) увеличение свободного хода

(6) нижняя регулировочная гайка

( ) уменьшение свободного хода

1. Ослабьте верхнюю контргайку (3) и полностью затяните верхний регулятор

троса сцепления (4), что обеспечит максимальную величину свободного хода
рычага сцепления.

2. Затяните верхнюю контргайку и установите на место противопылевой кол

пачок (2).

3. Удерживая нижнюю регулировочную гайку (6), открутите нижнюю контргайку

(5), расположенную на нижнем конце троса.

4. Для установки необходимого значения свободного хода вращайте регулятор

нижнего троса сцепления.

5. Удерживая нижнюю регулировочную гайку, затяните нижнюю контргайку.

Проверьте величину свободного хода.

108 Обслуживание мотовездехода Honda
