Дроссельная заслонка – Инструкция по эксплуатации HONDA TRX250X
Страница 113
Дроссельная заслонка
Ознакомьтесь с правилами техники безопасности на стр. 75.

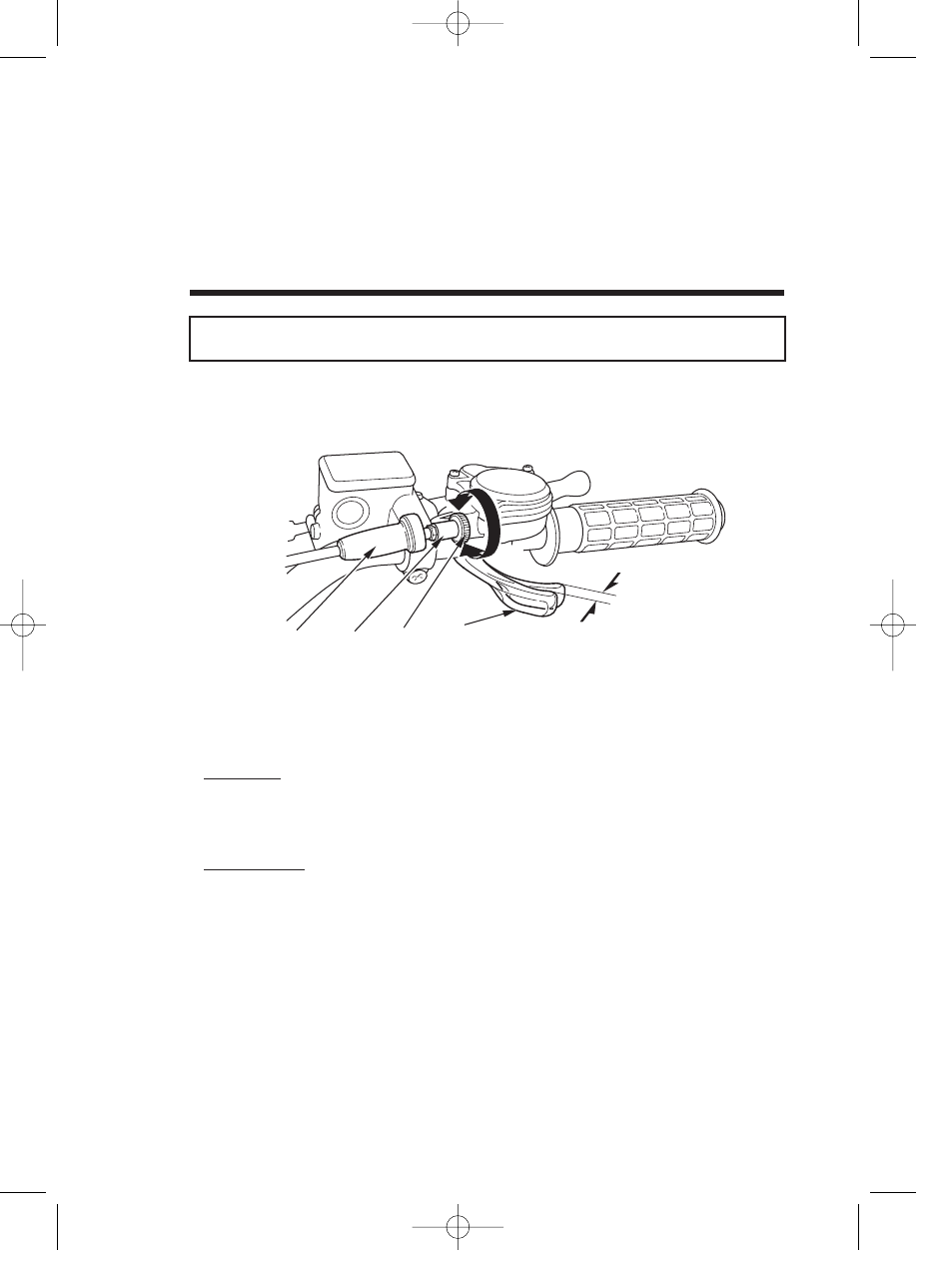

ПРАВАЯ РУКОЯТКА
(1) рычаг акселератора
(4) контрагайка
(2) резиновая гильза
(А) уменьшение свободного хода
(3) регулятор троса акселератора
(В) увеличение свободного хода
Проверка
Величина свободного хода проверяется на рычаге (1) управления дроссельной
заслонкой.
Свободный ход:
3 8 мм
Регулировка
1. Сместите резиновую гильзу (2) назад, чтобы обнажить регулятор (3) троса
акселератора.
2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода поворачивайте регулятор.
4. Закрутите контргайку и установите на место резиновую гильзу.
5. После завершения регулировки свободного хода рычага акселератора
проверьте корректность его работы во всех положениях руля.
Обслуживание мотовездехода Honda 103
Свободный ход рукоятки акселератора
(1)
(2)
(4)
(3)
(
(
A
A
)
)
(
(
B
B
)
)
3 8 мм
