1. Снимите защитный кожух (1).
2. Проверьте свободный ход рычага управления
задним ходом (2), измеренный от основания рыча-
га заднего тормоза (3):
2 - 4 мм.
3. Для регулировки сдвиньте резиновую втулку (4),
ослабьте контргайку (5) и поворачивайте регулиро-
вочную гайку (6).
После регулировки, затяните контргайку.
4. Установите резиновую втулку и защитный кожух.
Другие проверки
Проверяйте плотность соединения рычага управле-
ния задним ходом и троса. Если трос изношен или
перекручен, замените его у официального дилера
Хонда.
РЕГУЛИРОВКА СИСТЕМЫ ПЕРЕКЛЮЧЕНИЯ ЗАДНЕГО ХОДА

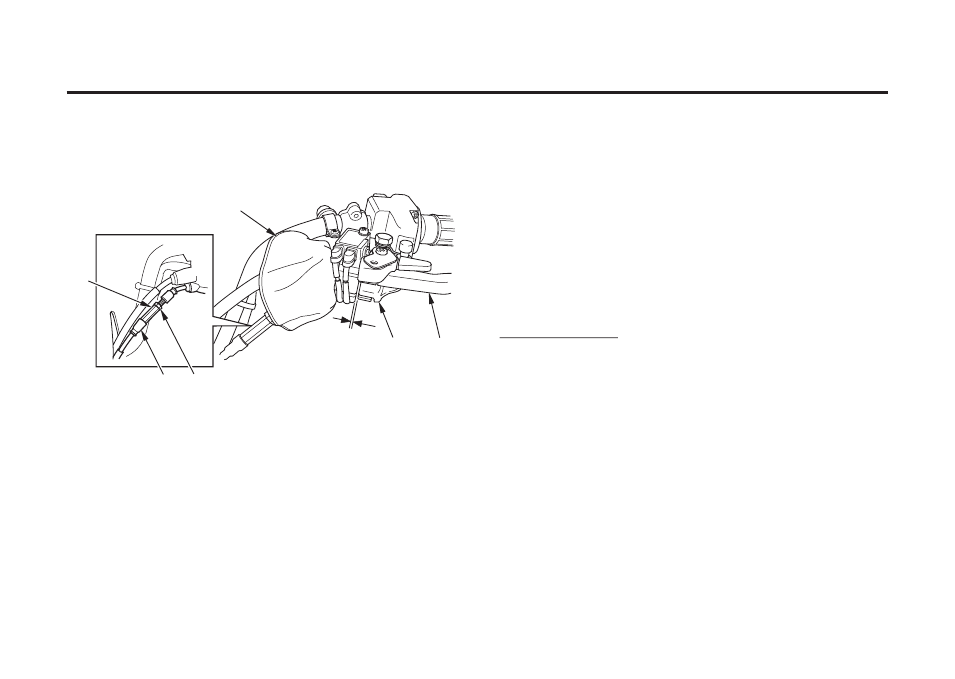

2 - 4 мм
(1) защитный кожух
(2) рычаг управления задним ходом
(3) рычаг заднего тормоза
(4) резиновая втулка
(5) контргайка
(6) регулировочная гайка
Ознакомьтесь с правилами техники безопасности
на стр. 89.
