ДРОССЕЛЬНАЯ ЗАСЛОНКА
Свободный ход рукоятки акселератора
Ознакомьтесь с правилами техники безопаснос-
ти на стр. 89.

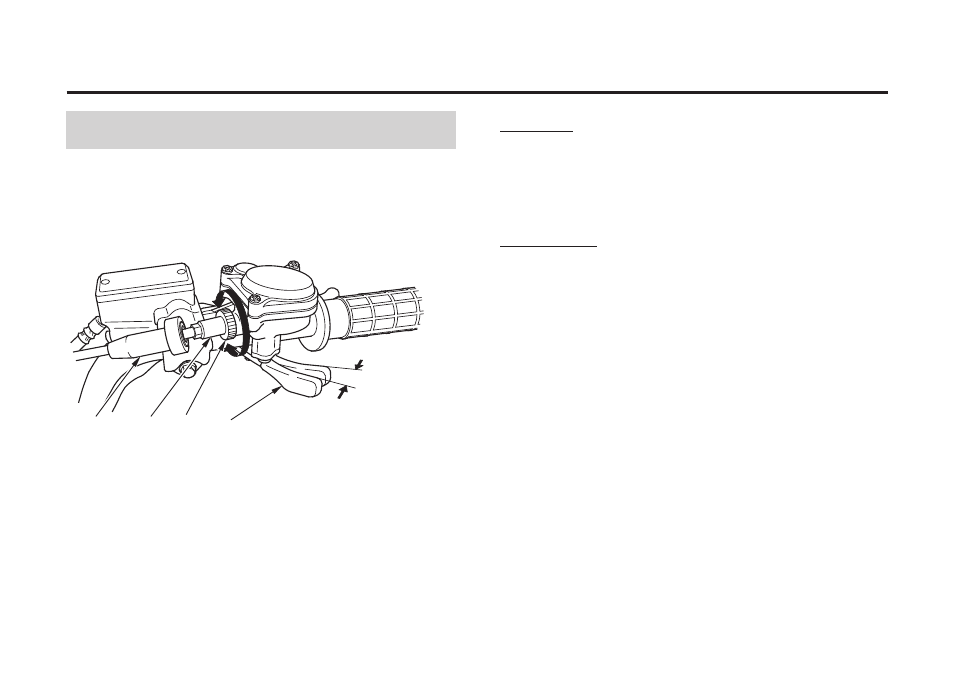

ПРАВАЯ РУКОЯТКА
(B)
((
(
A
A
A
))
)
(3)
(2)
(4)
(1)
(1) рычаг акселератора
(2) резиновая гильза
(3) регулятор троса акселератора
(4) контргайка
(А)уменьшение свободного хода
(В)увеличение свободного хода
Проверка
Величина свободного хода проверяется на рычаге (1)
управления дроссельной заслонкой.
Свободный ход:
3 - 8 мм
Регулировка
1. Сместите резиновую гильзу (2) назад, чтобы обна-
жить регулятор (3) троса акселератора.
2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода пово-
рачивайте регулятор.
4. Закрутите контргайку и установите на место рези-
новую гильзу.
5. После завершения регулировки свободного хода
рычага акселератора проверьте корректность его
работы во всех положениях руля.
3 - 8 мм
130 Обслуживание мотовездехода
