Инструкция по эксплуатации HONDA CBF1000A
Страница 124
Главный предохранитель:
Главный предохранитель (1) расположен за правым боковым
обтекателем на корпусе аккумуляторной батареи.
Номинальный ток предохранителя: 30 А.
1. Снимите правый боковой обтекатель (стр. 53).
2. Снимите аккумуляторную батарею (стр. 110).
3. Снимите блок реле стартера (2) с его корпуса (3).
4. Отсоедините разъём (4) втягивающего реле стартера (5).
5. Извлеките предохранитель. Если предохранитель пере
горел, установите на его место новый. Запасной
предохранитель (6) находится под втягивающим реле
стартера (5).
6. Подсоедините разъем, установите кронштейн и держа
тель предохранителя. После этого установите
аккумуляторную батарею и правый боковой обтекатель.

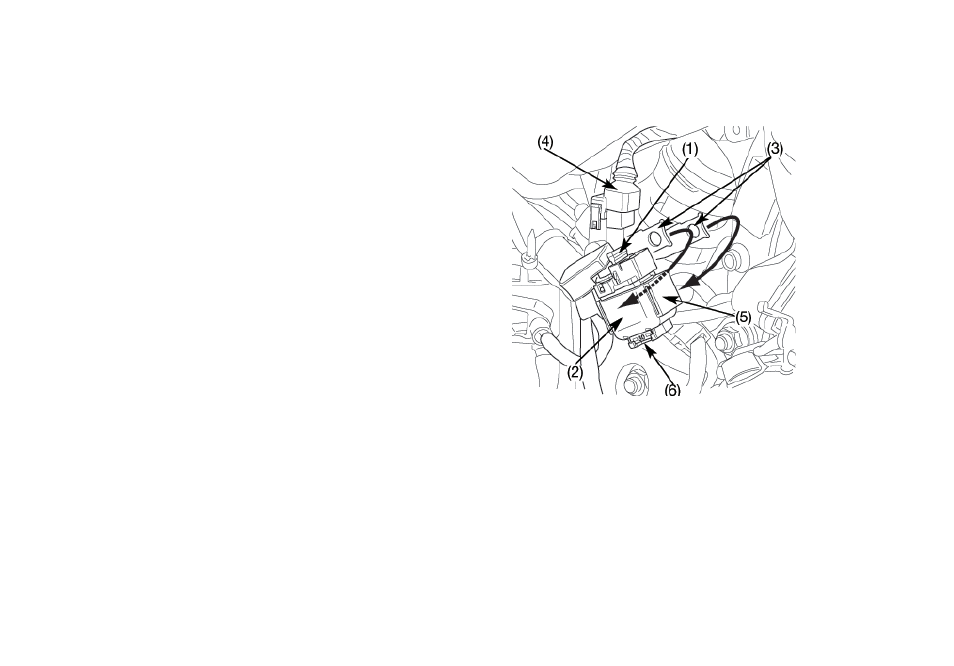

(1) Главный предохранитель
(2) Блок реле стартера
(3) Корпус
(4) Разъем
(5) Втягивающее реле стартера
(6) Запасной предохранитель
115
