56

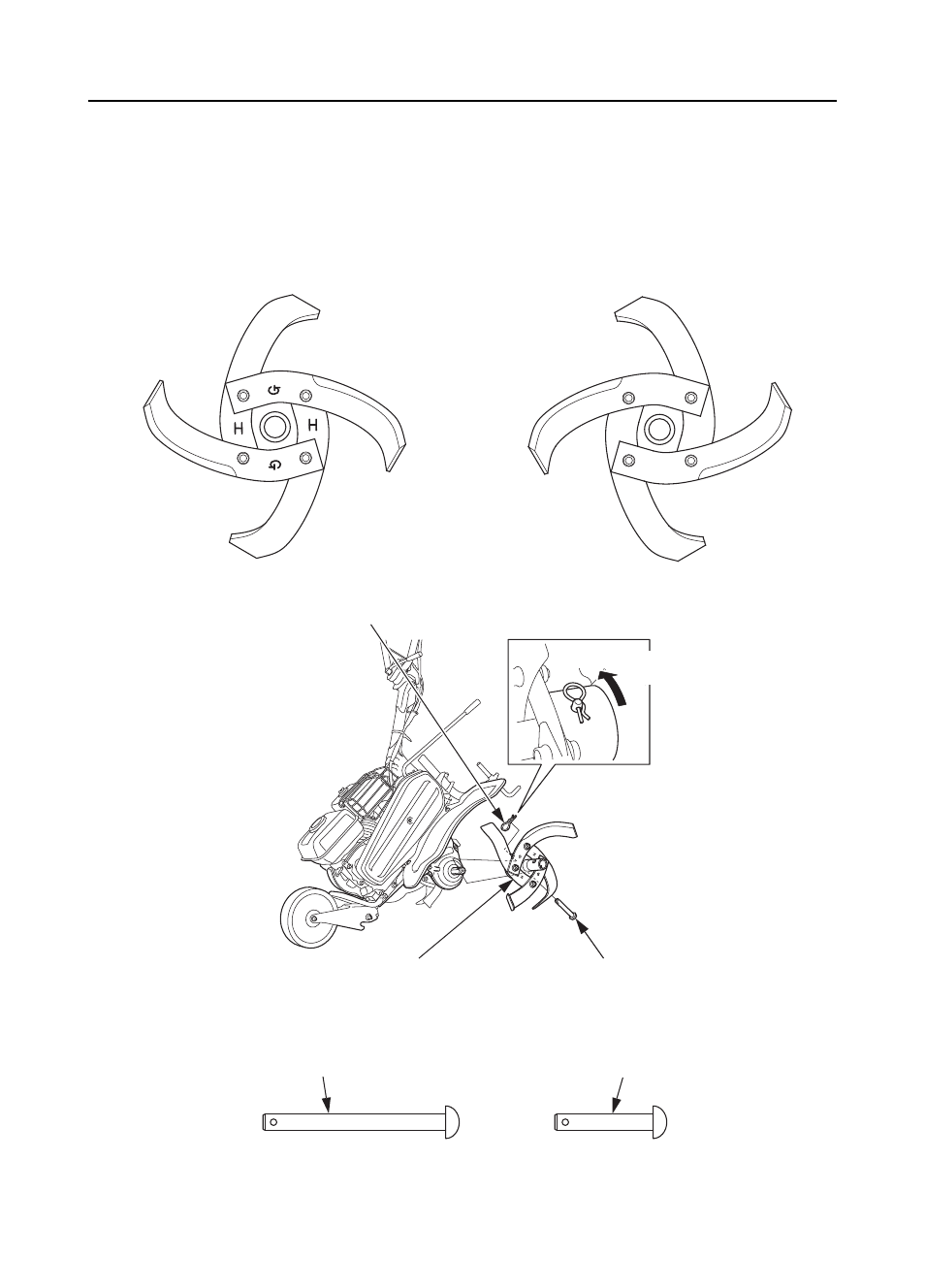

Установка фрезы и скользящего диска:
1. Установите внутреннюю фрезу на ось.
• С левой стороны фрезы должны быть видны метки «G» и «H».
• С левой стороны фрезы должны быть видны метки «G» и «H».
ЛЕВАЯ ВНУТРЕННЯЯ ФРЕЗА
(Вид со стороны наружной фрезы)
ПРАВАЯ ВНУТРЕННЯЯ ФРЕЗА
(Вид со стороны наружной фрезы)
СТОПОРНЫЙ ШПЛИНТ
НАПРАВЛЕНИЕ
ВРАЩЕНИЯ
ОСЬ ФРЕЗЫ А
ЛЕВАЯ ВНУТРЕННЯЯ ФРЕЗА
2. Вставьте ось фрезы А и установите стопорный шплинт.
ОСЬ ФРЕЗЫ А (ДЛИННАЯ)
ОСЬ ФРЕЗЫ В (КОРОТКАЯ)
