7. Очистка рычага сцепления
При нарушении плавности перемещения рычага блокировки и рычага сцепления, а также в том
случае, если сцепление замыкается при выжимании рычага сцепления без нажатия рычага блоки-
ровки, разберите и очистите рычаг сцепления.
ПРИМЕЧАНИЕ:
При разборке рычага сцепления помните, что пружина и манжета могут сойти со своих мест. Пру-
жина и манжета расположены между правой стороной рычага сцепления и кронштейном рукоятки.
1. Вытяните пружинный шплинт с оси рычага.
2. Удерживая рычаг сцепления, пружину и манжету, вытяните ось рычага.
Отсоедините рычаг сцепления, пружину и манжету.
3. Уберите грязь и посторонние предметы.
Протрите и очистите ось рычага сцепления и тягу рычага блокировки.
ПРИМЕЧАНИЕ:
Не наносите масло или чистящее средство на рычаг сцепления, рычаг блокировки и тягу рычага
блокировки.
Масло и чистящие средства собирают грязь и посторонние предметы.

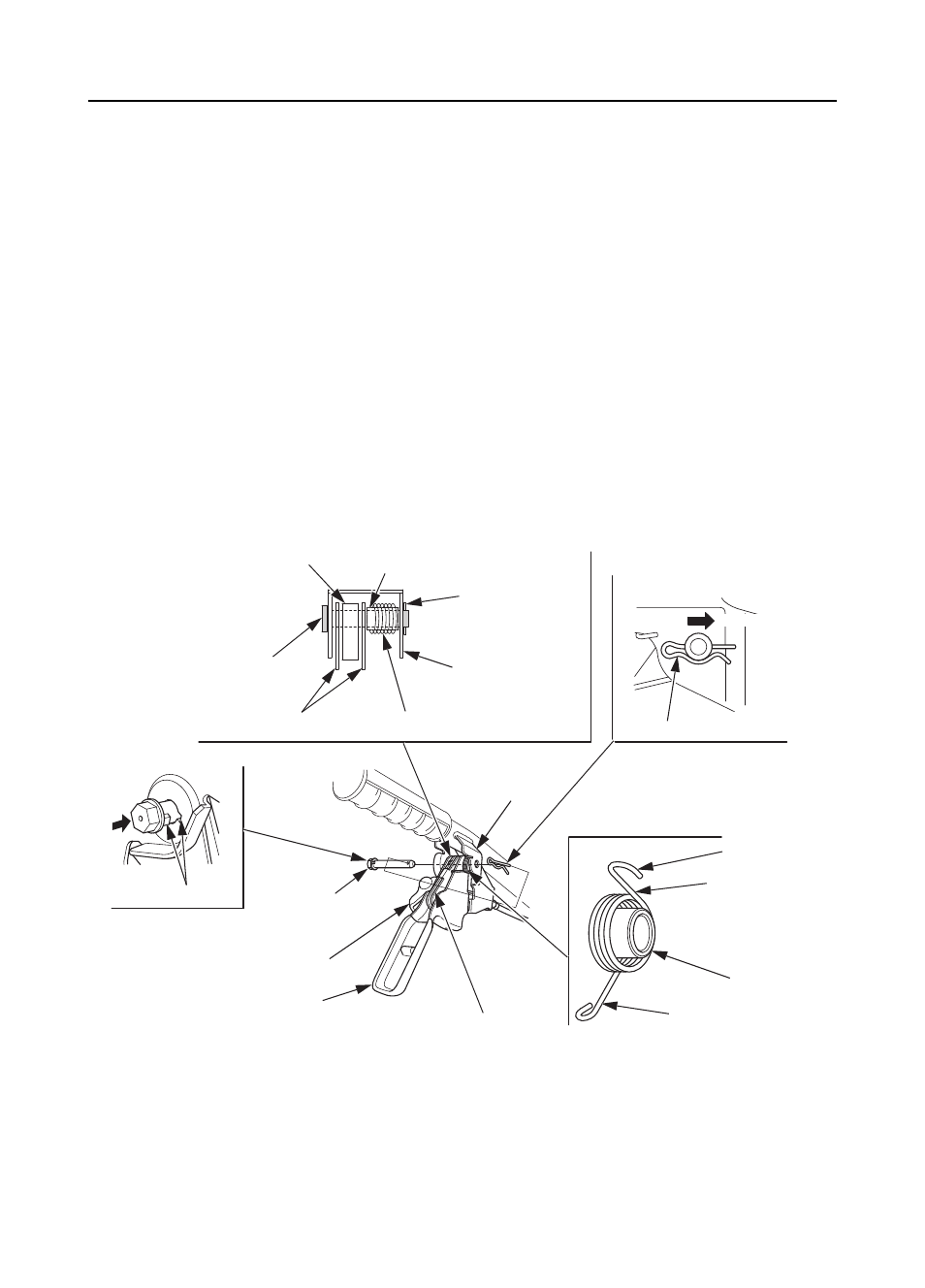

ОСЬ
ОСЬ
ТЯГА РЫЧАГА БЛОКИРОВКИ
МАНЖЕТА
ШПЛИНТ
КРОНШТЕЙН
РУКОЯТКИ
ПЕРЕД
ШПЛИНТ
ПРУЖИНА
РЫЧАГ СЦЕПЛЕНИЯ
ПРУЖИНА
КОРОТКАЯ
(Сторона
кронштейна
рукоятки)
МАНЖЕТА
ДЛИНН.
(Сторона рычага
сцепления)
Совместить
КРОНШТЕЙН
РУКОЯТКИ
ТЯГА РЫЧАГА
БЛОКИРОВКИ
РЫЧАГ СЦЕПЛЕНИЯ
РЫЧАГ БЛОКИРОВКИ
