Устранение неисправностей в пу
ти
388
Предохранители
Расположение предохранителей
Если не работает какое-либо электрическое оборудова-
ние, то поверните выключатель зажигания в положение
LOCK
(Блокировка)
*1
и проверьте исправность
предохранителей.
Расположение предохранителей приведено на крышке бло-
ка предохранителей. Определите расположение предохра-
нителя, который может являться причиной неисправности,
по его номеру и схеме на крышке блока предохранителей.

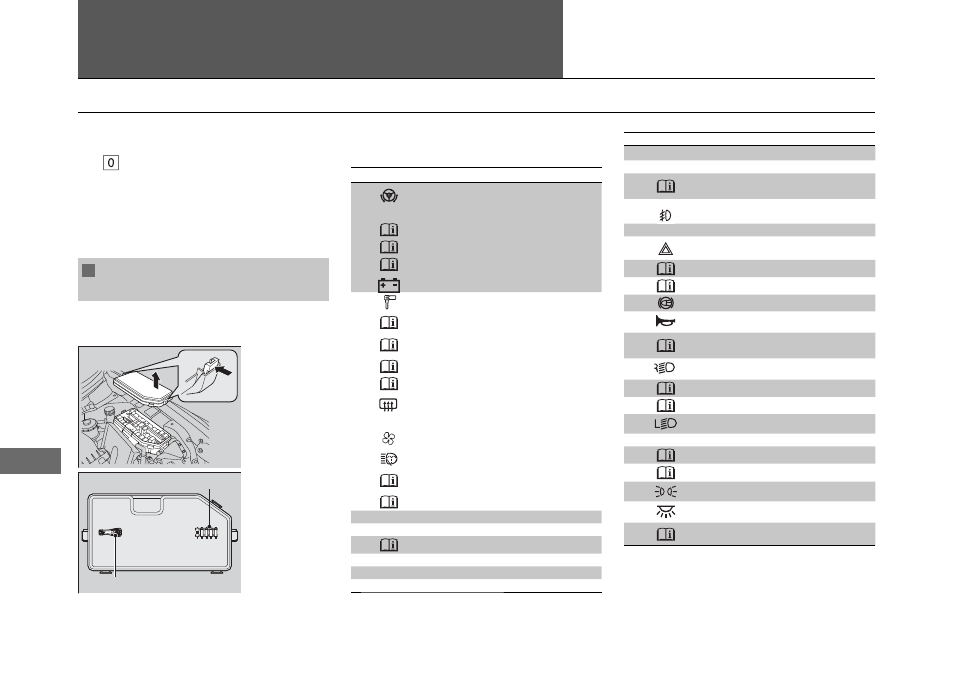

Блок предохранителей
в моторном отсеке
Блок предохранителей расположен рядом с бачком глав-
ного тормозного цилиндра. Чтобы открыть блок, нажмите
на лапки фиксаторов.
Защищаемые электрические цепи
и номинальный ток предохранителей
Защищаемая цепь
1
Электрический усилитель рулевого управ-
ления (EPS)
—
—
Насос системы ABS/VSA
ABS/VSA FSR
Стеклоочиститель*
Главный предохранитель
2
Выключатель зажигания
Главный предохранитель блока
Главный предохранитель блока 2
Главный предохранитель фар
ST/MG SW*
Обогреватель заднего стекла
—
—
Вентилятор
Омыватель фар*
Электродвигатель вспомогательного
вентилятора
Электродвигатель основного вентилятора
3
—
—
4
—
—
5
Стартер DIAG, ST MG
6
—
—
7
—
—
8
—
—
Защищаемая цепь
9
—
—
10
—
—
11
Сигнализатор низкого уровня моторного
масла
12
Противотуманные фары*
13
—
—
14
Аварийная световая сигнализация
15
FI Sub
16
Катушка зажигания
17
Стоп-сигнал
18
Звуковой сигнал
19
Цепь подключения электрооборудования
прицепа
20
Правая фара (ближний свет)
21
Питание от выключателя зажигания (IGP)
22
DBW
23
Левая фара (ближний свет)
24
—
—
25
Муфта MG
26
Омыватель
27
Габаритные фонари
28
Освещение салона
29
Фонарь заднего хода
*1
: Автомобили, оснащенные системой доступа в автомо-
биль без ключа, оборудованы кнопкой пуска/остановки
двигателя, а не замком зажигания.
* Для некоторых вариантов исполнения автомобиля
Запасные предохранители
Пинцет для извлечения предохранителей
