50

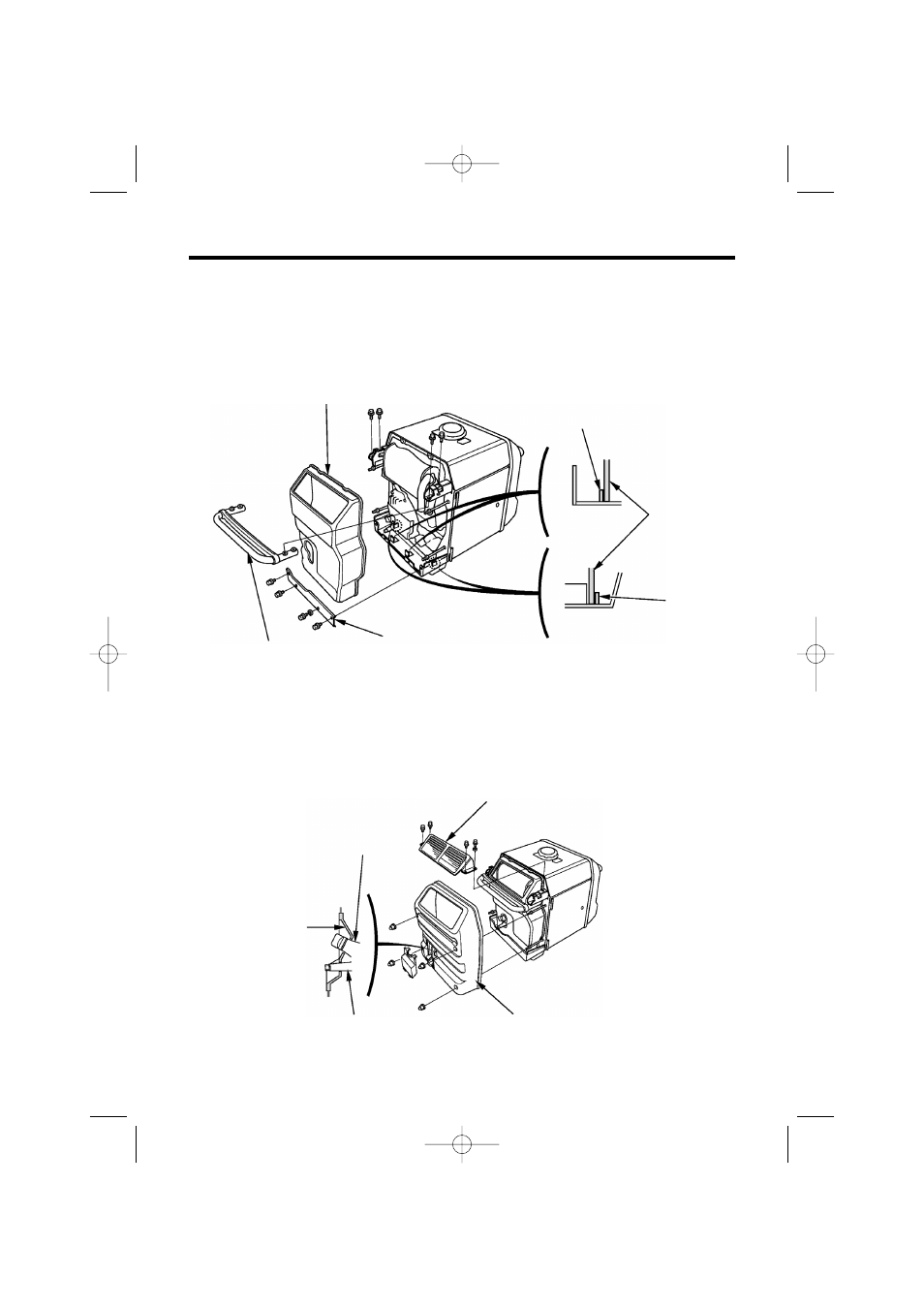

9. Установите на место нижний защитный кожух глушителя, заднюю нижнюю
пластину, и заднюю ручку трубчатого типа.
ПРИМЕЧАНИЕ:
Убедитесь, что нижний защитный кожух глушителя надежно зафиксирован
креплением.
НИЖНИЙ ЗАЩИТНЫЙ
КОЖУХ ГЛУШИТЕЛЯ
КРЕПЛЕНИЕ
КРЕПЛЕНИЕ
НИЖНИЙ
ЗАЩИТНЫЙ
КОЖУХ
ГЛУШИТЕЛЯ
ЗАДНЯЯ НИЖНЯЯ
ПЛАСТИНА ЗАДНЯЯ РУЧКА
ТРУБЧАТОГО ТИПА
10. Установите на место верхний защитный кожух глушителя и заднюю крышку.
ПРИМЕЧАНИЕ:
При установке задней крышки аккуратно установите уплотнительную резиновую
прокладку на маслозаливную горловину и горловину сливного отверстия.
ВЕРХНИЙ ЗАЩИТНЫЙ
КОЖУХ ГЛУШИТЕЛЯ
МАСЛОЗАЛИВНАЯ
ГОРЛОВИНА
ГОРЛОВИНА
СЛИВНОГО ОТВЕРСТИЯ
РЕЗИНОВАЯ
УПЛОТНИТЕЛЬНАЯ
ПРОКЛАДКА
ЗАДНЯЯ КРЫШКА
