5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИСКРОГАСИТЕЛЯ
Если непосредственно перед проведением технического обслуживания миниэлектро
станция эксплуатировалась, температура глушителя может быть высокой. Прежде
чем приступать к техническому обслуживанию, дайте ей остыть.
ВНИМАНИЕ:
Для поддержания искрогасителя в исправном состоянии необходимо проводить
его техническое обслуживание каждые 100 мото часов.

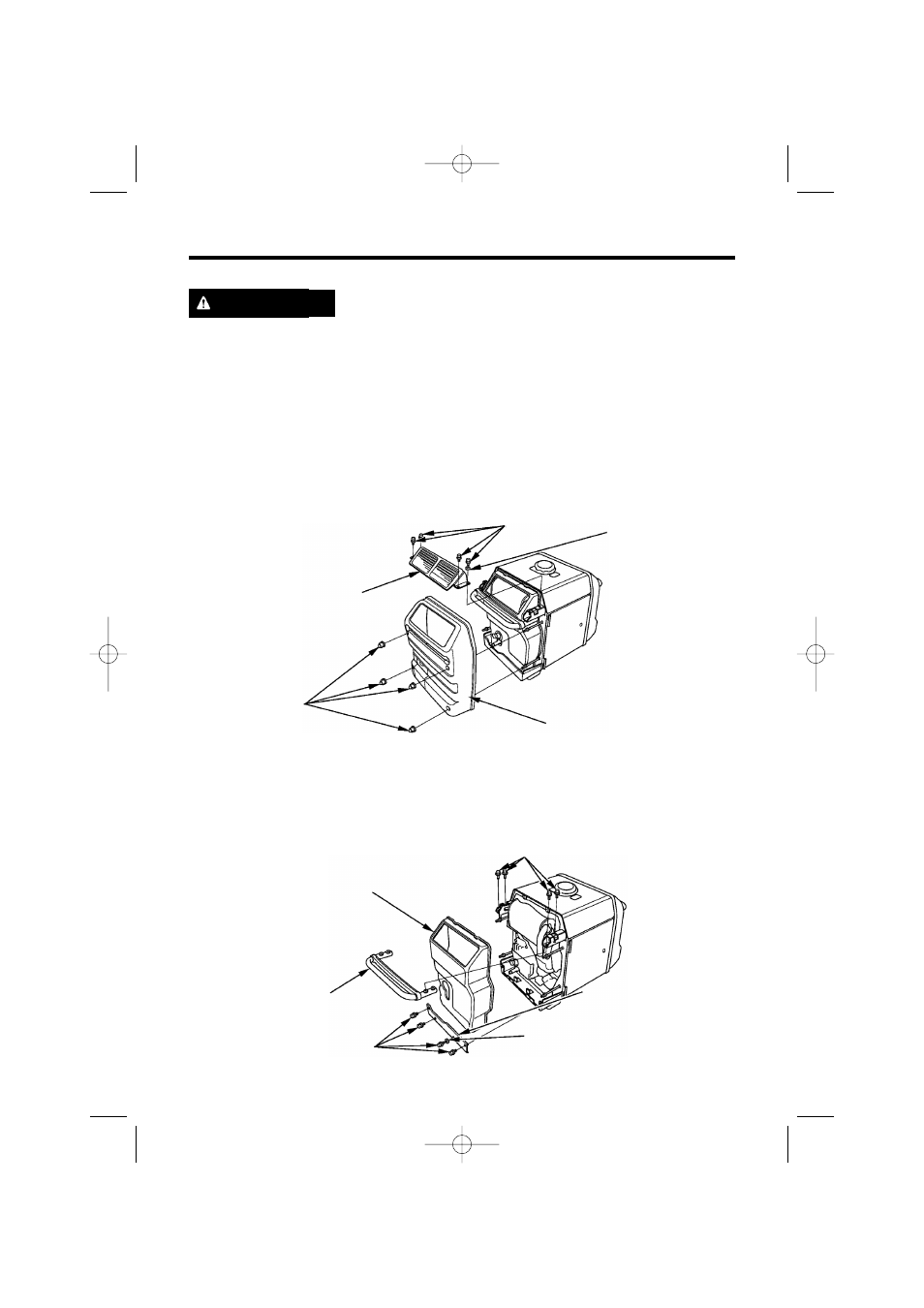

1. Открутите четыре 6 миллиметровые колпачковые гайки, и снимите заднюю
крышку.
2. Снимите четыре 6 миллиметровых болта и шайбу клеммы заземления (только для
версии С), затем снимите верхний защитный кожух глушителя.
ПРЕДУПРЕЖДЕНИЕ
6 миллиметровые БОЛТЫ
ШАЙБА КЛЕММЫ
ЗАЗЕМЛЕНИЯ (только для
версии С)
ЗАДНЯЯ КРЫШКА
6 миллиметровые
КОЛПАЧКОВЫЕ ГАЙКИ
ВЕРХНИЙ ЗАЩИТНЫЙ
КОЖУХ ГЛУШИТЕЛЯ
3. Открутите четыре 8 миллиметровых болта, и снимите заднюю ручку трубчатого
типа.
4. Снимите четыре 6 миллиметровых болта и шайбу клеммы заземления (только для
версии С), затем снимите заднюю нижнюю пластину.
5. Снимите нижний защитный кожух глушителя.
48
8 миллиметровые БОЛТЫ
НИЖНИЙ ЗАЩИТНЫЙ
КОЖУХ ГЛУШИТЕЛЯ
ЗАДНЯЯ РУЧКА
ТРУБЧАТОГО ТИПА
ЗАДНЯЯ НИЖНЯЯ ПЛАСТИНА
6 миллиметровые БОЛТЫ
ШАЙБА КЛЕММЫ ЗАЗЕМЛЕНИЯ
(только для версии С)
