14
Расположение узлов и механизмов
2
(2)
(3)
(1)
(7) (8) (9) (10) (11) (12) (13) (14)
(6)
(5)
(4)
(15)

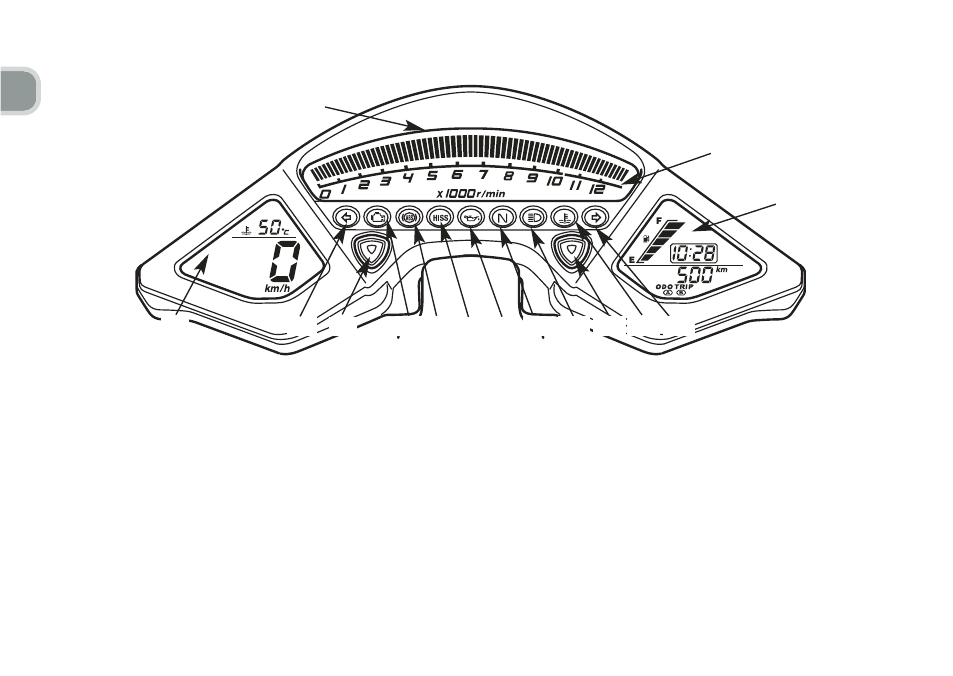

ПРИБОРЫ И ИНДИКАТОРЫ
Индикаторы располагаются на приборной панели.
Их назначение изложено в таблицах на следующих
страницах.
ПРИБОРЫ
(1) Тахометр
(2) Красная зона тахометра
(3) Многофункциональный дисплей
(4) Спидометр/указатель температуры
(5) Индикатор левых указателей поворота
(6) Кнопка SET (УСТАНОВКИ)
(7) Индикатор системы управления двигателем
PGM-FI
(8) Сигнализатор ABS (CB1000RA)
(9) Индикатор системы иммобилайзера (HISS)
(10) Сигнализатор низкого давления
моторного масла
(11) Индикатор нейтрали
(12) Индикатор дальнего света
(13) Кнопка сброса показаний RESET
(14) Сигнализатор высокой температуры
охлаждающей жидкости
(15) Индикатор правых указателей поворота
