6

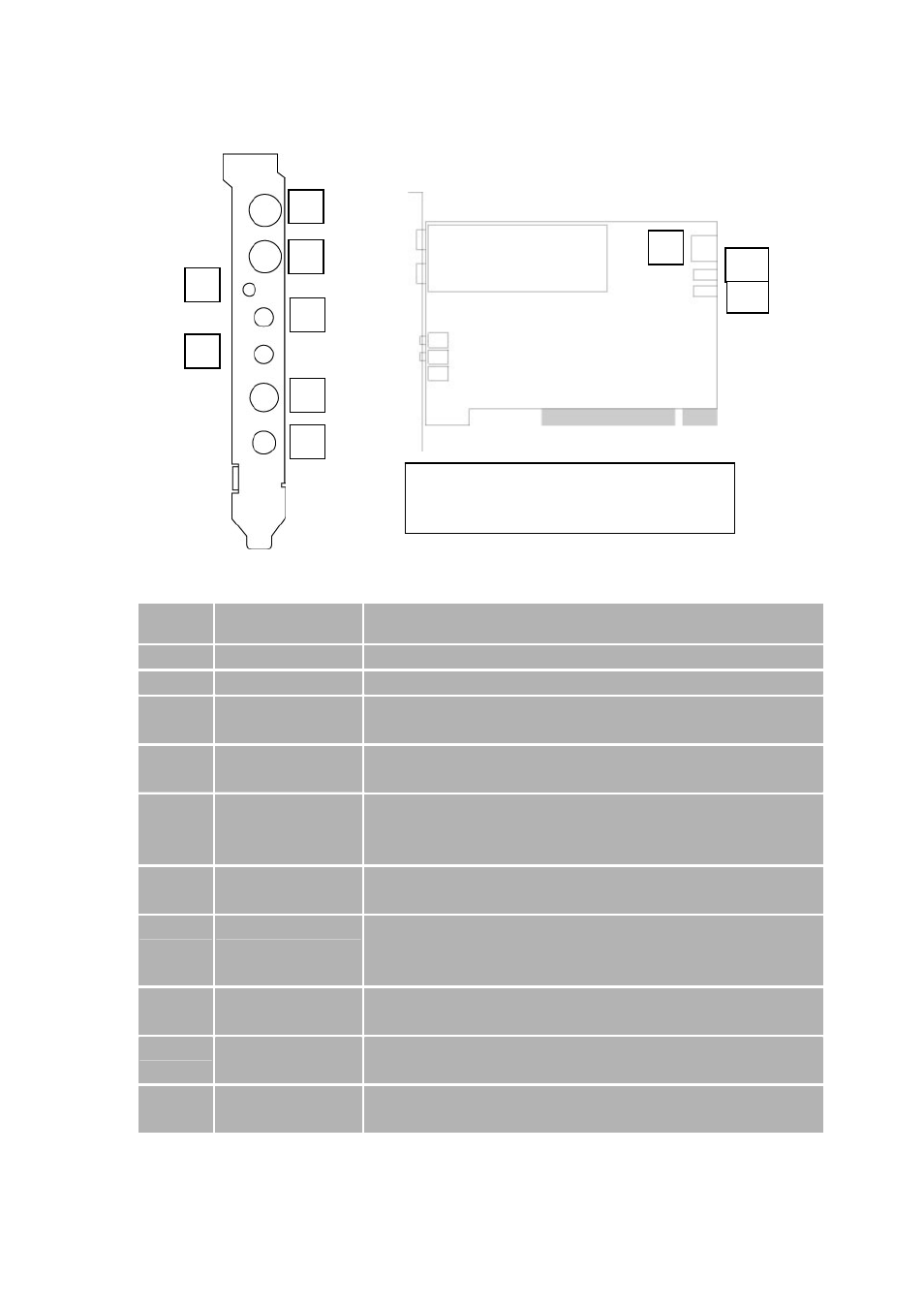

Разъемы на карте VideoMate PCI
№ Функция Описание
1 Вход FM тюнера Подключение FM-антенны [только для М505]
2 Вход ТВ тюнера Подключение ТВ-антенны или высокочастотного ТВ-кабеля.
3 Инфракрасный
порт Подключение ИК-приемника.
4 Аудиовход Подключение аудио кабеля от внешнего аудиоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
5 Аудиовыход Подключение с помощью поставляемого в комплекте аудио
кабеля входного порта Line-In звуковой карты или
интегрированного аудиоконтроллера.
6 Вход S-Video Подключение S-Video кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
7 Композитный вход Подключение композитного кабеля от внешнего
видеоисточника, например, видеомагнитофона, DVD или
VCD-плеера.
8 Внутренний
аудиовыход Подключение внутреннего аудио патч-кабеля от аудиовхода
звуковой карты. (только для М505)
9 Вход управления
питанием Подключение кабеля от кнопки питания на корпусе
компьютера.
10 Выход управления
питанием Подключение поставляемого в комплекте кабеля к разъему
включения питания (Power) на системной плате компьютера.
Элементы 1 и 8 присутствуют
только в М505
2
3
4
5
8
9
10
6
7
1
