Модуль расширения выходов реле PRO-2200 5
линию "TR+" для следующего модуля. Аналогично соединяйте клеммы "TR-" модулей. Таким
образом, все модули подключаются параллельно шине данных RS-485.
По умолчанию перемычка J1, подключающая оконечный резистор к шине данных RS-485 не
установлена. Если модуль расширения является последним на шине данных RS-485, установите
перемычку J1 (замкните оба контакта).
Подключение входов шлейфов
Входы контроля открывания корпуса панели (TMP) и состояния источника питания (PFL) имеют
конфигурацию шлейфов без оконечных резисторов и не доступны, когда плата устанавливается в
стойке. Основное назначение этих входов – контроль открывания корпуса панели и состояния
источника питания, когда PRO22OUT устанавливается отдельно от модуля основного контроллера
и использует отдельный корпус и источник питания. Если эти входы не используются, установите
перемычки на соответствующие клеммы.
Подключение релейных выходов
На плате PRO22OUT расположены 16 релейных выходов с нормально замкнутыми и нормально
разомкнутыми контактами для управления замками, защелками и другими устройствами.
Конфигурация выходов – стандартная (замок запитывается для открывания двери) или с защитой
от неисправностей (замок обесточивается для открывания двери) устанавливается с помощью
программного обеспечения.
Длительность импульса активизации реле, а также параметры повторяющихся импульсов
устанавливаются с помощью программного обеспечения. Длительность одиночного импульса
включения реле может составлять до 24 часов. Для повторяющихся импульсов длительность
включения/выключения реле устанавливается с точностью 0,1 с. Количество повторений может
составлять до 255.
Все 16 реле могут использоваться для управления различными устройствами. Несмотря на то, что
реле позволяют управлять типичными электрическими нагрузками, коммутация больших нагрузок
может привести к ускоренному износу контактов и преждевременному выходу реле из строя.
Управление индуктивными нагрузками (например, электромагнитной защелкой), вызывает
электромагнитные помехи, которые могут мешать нормальной работе другого оборудования. Для
уменьшения износа контактов реле и увеличения надежности системы, настоятельно

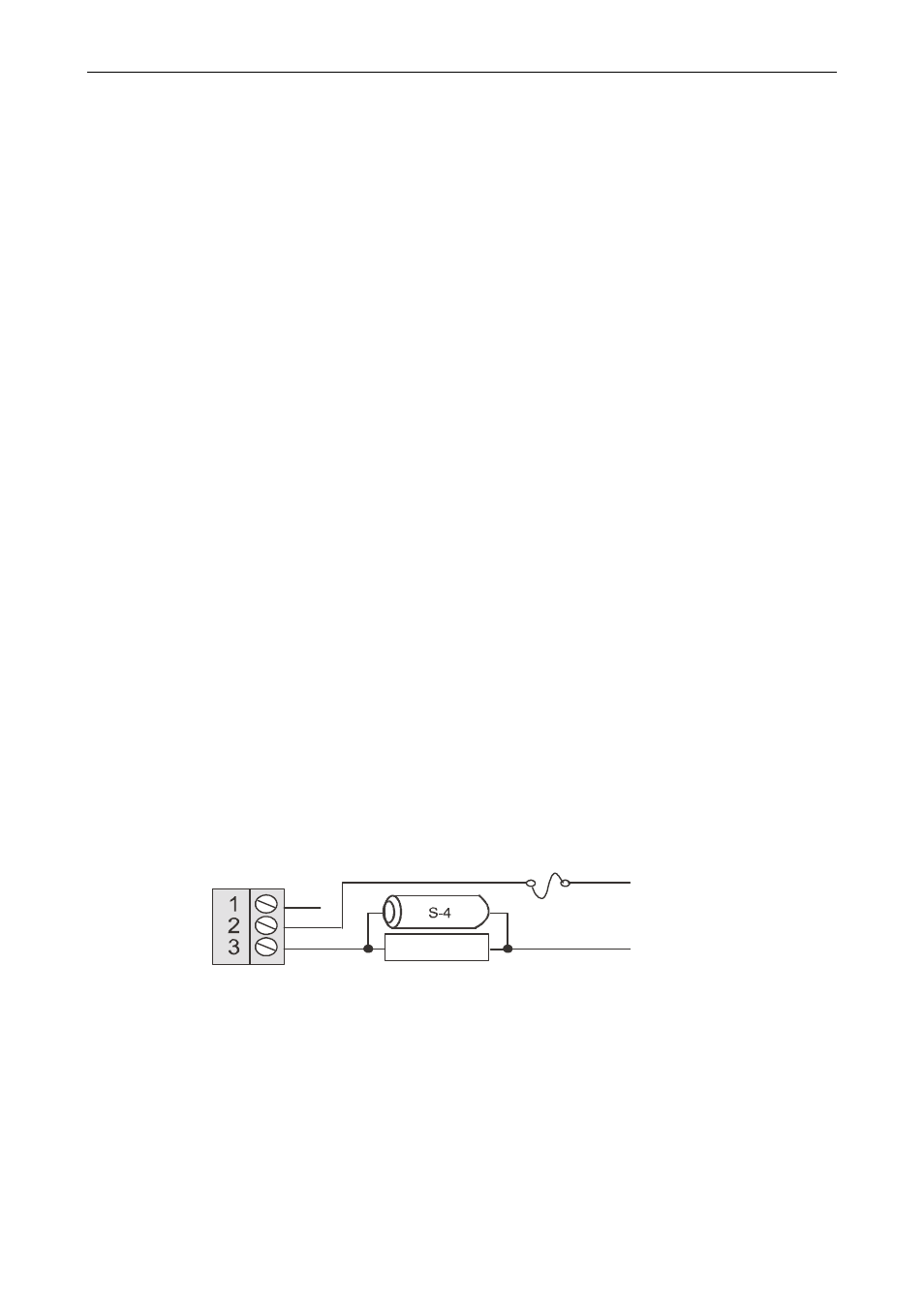

рекомендуется использовать цепь защиты реле. На рисунке ниже приведена схема цепи защиты
реле с использованием подавителя помех S-4. Располагайте подавитель помех как можно ближе к
нагрузке на расстоянии не более 30 см от нее. Эффективность работы подавителя помех снижается
при увеличении расстояния от S-4 до нагрузки.
‚Ÿ¤
‚–¤
”¬ЫКı
‚Н˘ÏÈÙˆÍ
АБЪУ¸˝Кˆ
ОКЪН˝К˛
При подключении нагрузки используйте провода достаточного сечения для предотвращения
падения напряжения.
Установка
Плата PRO22OUT может устанавливаться в стойке с фиксацией платы за края или в плоском
корпусе, используя отверстия для монтажных стоек по краям платы. Honeywell предлагает
различные типы корпусов для установки PRO22OUT.
Плоский корпус панели используется, когда необходимо разместить модуль PRO22OUT рядом с
устройствами, которыми осуществляется управление. В этом случае задействуются входы контроля
открывания корпуса панели и источника питания. Дополнительные релейные выходы в этом случае
могут использоваться для управления сиренами или другими устройствами.
