Модуль расширения выходов реле PRO-2200 4
Реле 1 2 3 4 5 6 7 8
Светодиод D12 D14 D16 D18 D11 D13 D15 D17
Реле 9 10 11 12 13 14 15 16
Светодиод D4 D6 D8 D10 D3 D5 D7 D9
Питание
Питание платы PRO22OUT осуществляется от источника 12 В пост. тока. Диапазон допустимых
напряжений 10-16 В пост. тока. Потребляемый ток 400 мА.
Располагайте источник питания как можно ближе к модулю. Выполняйте соединение с источником
питания проводом диаметром не менее 1 мм (18 AWG).
Примечание.
При подключении источника питания соблюдайте полярность. Убедитесь в том, что
положительная клемма источника питания подключена к клемме "+12V"
PRO22OUT, а отрицательная – к клемме "GND".
Связь с внешними устройствами
Для связи между модулем расширения PRO22OUT и основным модулем контроллера PRO22IC
используется интерфейс RS-485. Максимальная общая длина шины данных может составлять до
1250 м. Для соединения устройств используйте двойную витую пару с общим экраном с
минимальным диаметром проводника 0,51 мм (24 AWG, тип Belden 9842 или аналог). Скорость
обмена информацией по умолчанию составляет 38400 бод. Скорость может быть снижена до 19200
бод или 9600 бод, если состояние линии связи или приемное оборудование требуют этого (см.
установку перемычек и DIP-переключателей).
Подключение к порту RS-485
1. Клемма "TR+" – положительная клемма дифференциального сигнала приема/передачи.
2. Клемма "TR-" – отрицательная клемма дифференциального сигнала приема/передачи.
3. Клемма "GND" – сигнальное заземление. Соединение с этой клеммой является обязательным.
Сигнальное заземление не соединяется с клеммой заземления корпуса панели.
Для соединения устройств используйте двойную витую пару с малой емкостью и общим экраном,
например типа Belden 9842 или аналог. Минимальный диаметр проводника 0,51 мм
(24 AWG).
Примечание.

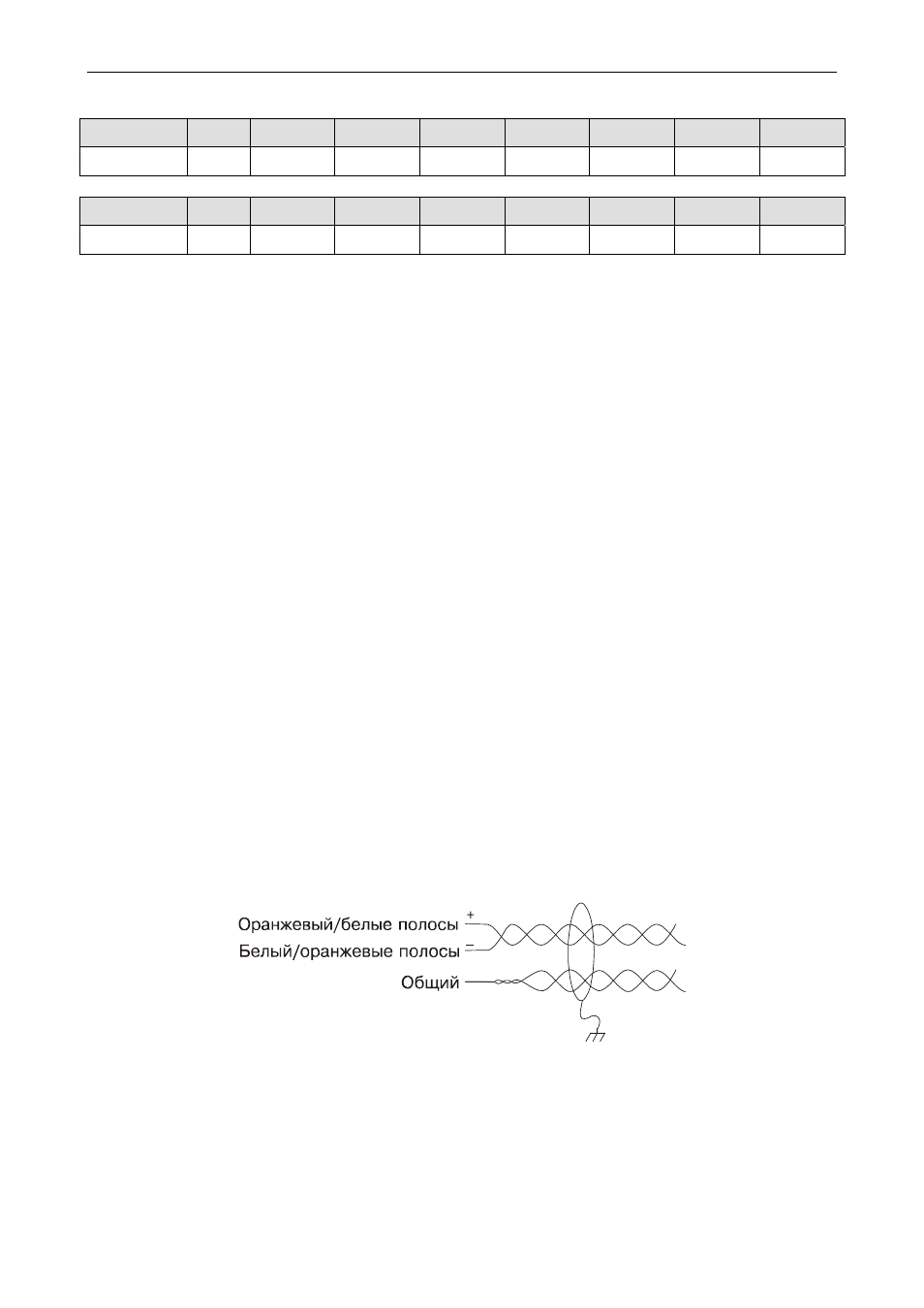

Для подключения к N-485 соедините вместе провода синего цвета и используйте
их как общий провод (сигнальное заземление). Используйте оранжевую пару
проводов для передачи данных, соблюдая полярность подключения. На одном
конце линии соедините внешнюю оплетку проводников с электрическим
заземлением.
При подключении модулей к шине RS-485 соблюдайте следующие правила. Подключите входящую
линию "TR+" от предыдущего модуля к клемме "TR+". К этой же клемме подключите исходящую
