Модуль расширения на 2 считывателя PRO-2200 6
По умолчанию вход 1 используется для подключения датчика состояния двери, соответствующей
считывателю 1. Ко входу 2 подключается кнопка запроса на выход для двери 1. Аналогично, ко
входу 3 по умолчанию подключается датчик состояния двери 2, а ко входу 4 – кнопка запроса на
выход для двери 2.
Входы 5, 6, 7 и 8 могут использоваться для подключения извещателей охранной или пожарной
сигнализации, как управляющие входы или для других целей.
Входы контроля открывания корпуса панели (TMP) и состояния источника питания (PFL) являются
неконтролируемыми (без оконечных резисторов). Основное назначение этих входов – контроль
открывания корпуса панели и состояния источника питания, когда PRO22R2 устанавливается
отдельно от платы основного контроллера и использует отдельный корпус и источник питания. Если
эти входы не используются, установите перемычки на соответствующие клеммы.
С помощью программного обеспечения для каждого шлейфа можно установить время исключения
из охраны и задержку для устранения дребезга контактов.
Подключение релейных выходов
На модуле PRO22R2 расположены 6 релейных выходов с нормально замкнутыми и нормально
разомкнутыми контактами для управления замками, защелками и другими устройствами.
Конфигурация выходов: стандартная (замок запитывается для открывания двери) или с защитой от
неисправностей (замок обесточивается для открывания двери), устанавливается с помощью
программного обеспечения.
Длительность импульса активизации реле, а также параметры повторяющихся импульсов
устанавливаются с помощью программного обеспечения. Длительность одиночного импульса
включения реле может составлять до 24 часов. Для повторяющихся импульсов длительность
включения/выключения реле устанавливается с точностью 0,1 с. Количество повторений может
составлять до 255.
Реле 1 и 3 используются для управления дверными замками, соответствующими считывателям 1 и
2. Несмотря на то, что реле 1 и 3 позволяют управлять типичными электрическими замками и
защелками, коммутация больших нагрузок может привести к ускоренному износу контактов и
преждевременному выходу реле из строя. Управление индуктивными нагрузками (например,
электромагнитной защелкой), вызывает электромагнитные помехи, которые могут мешать
нормальной работе другого оборудования. Для уменьшения износа контактов реле и увеличения

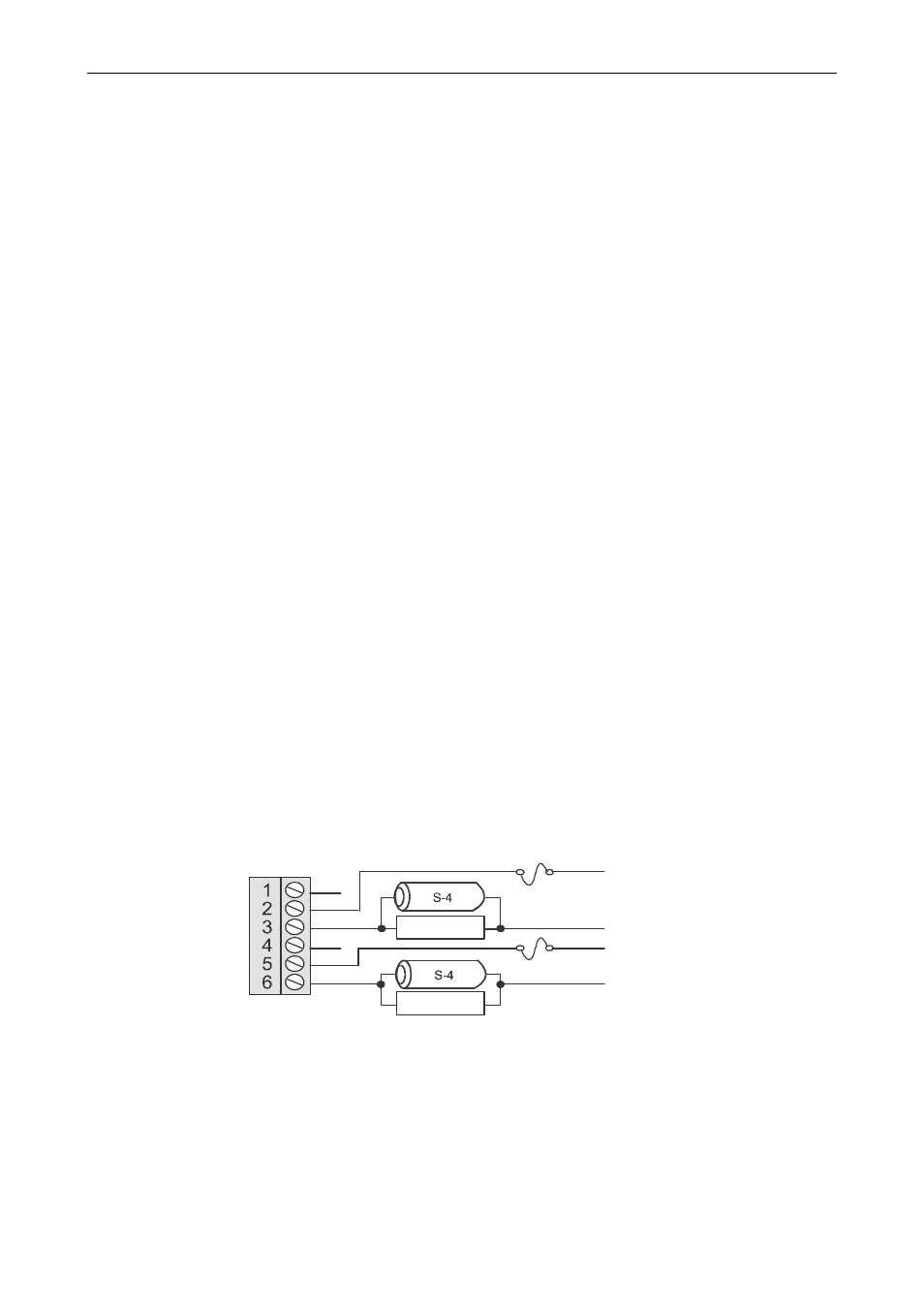

надежности системы, настоятельно рекомендуется использовать цепь защиты реле. На рисунке
ниже приведена схема цепи защиты реле с использованием подавителей помех S-4. Располагайте
подавитель помех как можно ближе к нагрузке на расстоянии не более 30 см от нее.
Эффективность работы подавителя помех снижается при увеличении расстояния от S-4 до
нагрузки.
‚Ÿ¤
‚Ÿ¤
‚–¤
‚–¤
”¬ÛÊı
”¬ЫКı
‚Н˘ÏÈÙˆÍ
‚͢ÏÈÙˆÍ
АБЪУ¸˝Кˆ
ОКЪН˝К˛
+
-
АБЪУ¸˝Кˆ
ОКЪН˝К˛
Реле 2 и 4 обычно используются для индикации состояния замка двери. Реле 5 и 6 могут
использоваться для любых функций.
При подключении нагрузки используйте провода достаточного сечения для предотвращения
падения напряжения.
