Модуль расширения на 2 считывателя PRO-2200 4
Питание
Питание модуля PRO22R2 осуществляется от источника 12 В пост. тока. Диапазон допустимых
напряжений 10-16 В пост. тока. Потребляемый ток 400 мА.
Располагайте источник питания как можно ближе к модулю. Выполняйте соединение с источником
питания проводом диаметром не менее 1 мм (18 AWG).
Модуль имеет встроенный стабилизатор напряжения 5 В пост. тока. Стабилизированное
напряжение 5 В или 12 В пост. тока может использоваться для питания считывателей. Выбор
напряжения питания для обоих считывателей (5 В или 12 В) осуществляется с помощью перемычек
на плате.
Примечание.
При подключении источника питания соблюдайте полярность. Убедитесь в том, что
положительная клемма источника питания подключена к клемме "+12V" PRO22R2,
а отрицательная – к клемме "GND".
Связь с внешними устройствами
Для связи между модулем расширения PRO22R2 и основным модулем контроллера PRO22IC
используется интерфейс RS-485. Максимальная общая длина многоточечной шины данных может
составлять до 1250 м. Для соединения устройств используйте двойную витую пару с общим экраном
с минимальным диаметром проводника 0,51 мм (24 AWG). Скорость обмена информацией по
умолчанию составляет 38400 бод. Скорость может быть снижена до 19200 бод или 9600 бод, если
состояние линии связи или приемное оборудование требуют этого (см. установку перемычек и DIP-
переключателей).
Подключение к порту RS-485
1. Клемма "TR+" – положительная клемма дифференциального сигнала приема/передачи.
2. Клемма "TR-" – отрицательная клемма дифференциального сигнала приема/передачи.
3. Клемма "GND" – общий сигнальный провод. Соединение с этой клеммой является
обязательным. Общий сигнальный провод не соединяется с клеммой заземления корпуса
панели.
Для соединения устройств используйте двойную витую пару с малой емкостью и общим экраном,
например типа Belden 9842 или аналог. Минимальный диаметр проводника 0,51 мм (24 AWG).

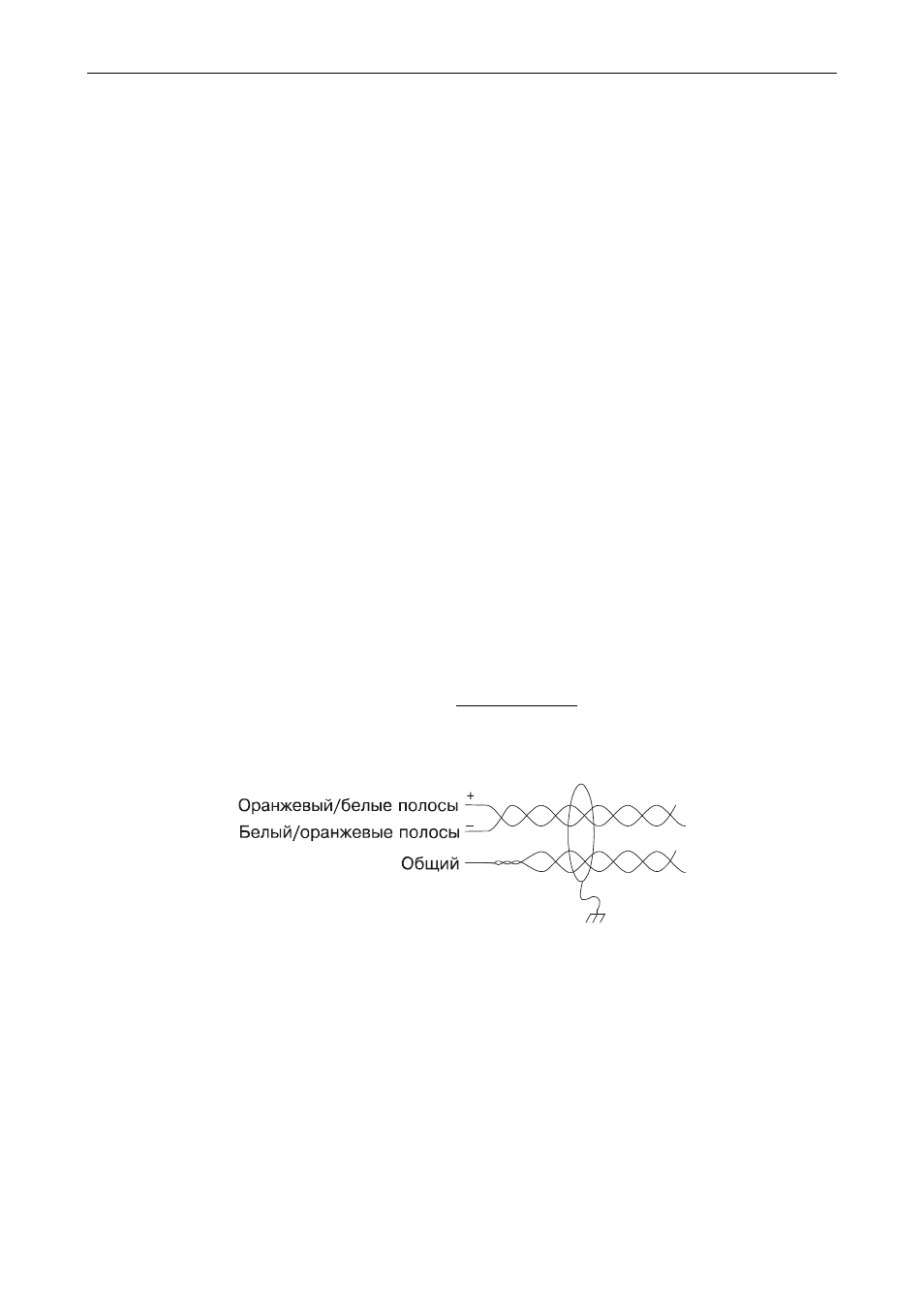

Примечание.
Для подключения к N-485 соедините вместе провода синего цвета и используйте
их как общий провод (сигнальное заземление). Используйте оранжевую пару
проводов для передачи данных, соблюдая полярность подключения. На одном
конце линии соедините внешнюю оплетку проводников с электрическим
заземлением.
При подключении модулей к шине RS-485 соблюдайте следующие правила. Подключите входящую
линию "TR+" от предыдущего модуля к клемме "TR+". К этой же клемме подключите исходящую
линию "TR+" для следующего модуля. Аналогично соединяйте клеммы "TR-" модулей. Таким
образом, все модули подключаются параллельно шине данных RS-485.
По умолчанию перемычка J1, подключающая оконечный резистор к шине данных RS-485 не
установлена. Если модуль расширения является последним на шине данных RS-485, установите
перемычку J1 (замкните оба контакта).
