NetAXS-123
Модульная автономная система контроля и управления доступом с веб-интерфейсом
О БЗО Р С И СТ Е М Ы
Подключение
по сети Ethernet 4
Шина данных RS485 (до 30 контроллеров)
NetAXS-123 8
1, 2 или 3 двери
NetAXS-123 или
NetAXS-4
NetAXS-123 или
NetAXS-4
NetAXS-123 или
NetAXS-4
Интерфейс веб-браузера 1
Подключение
по сети Ethernet 4
Интерфейс веб-браузера 1
Датчик
состояния
двери
Батарея
Батарея
Датчик запроса на выход
Электрическая
защелка
Считыватель 2
Источник
питания: 4 А, 12 В
пост. тока
Плата расширения
для двух дверей 7
(NXD2)

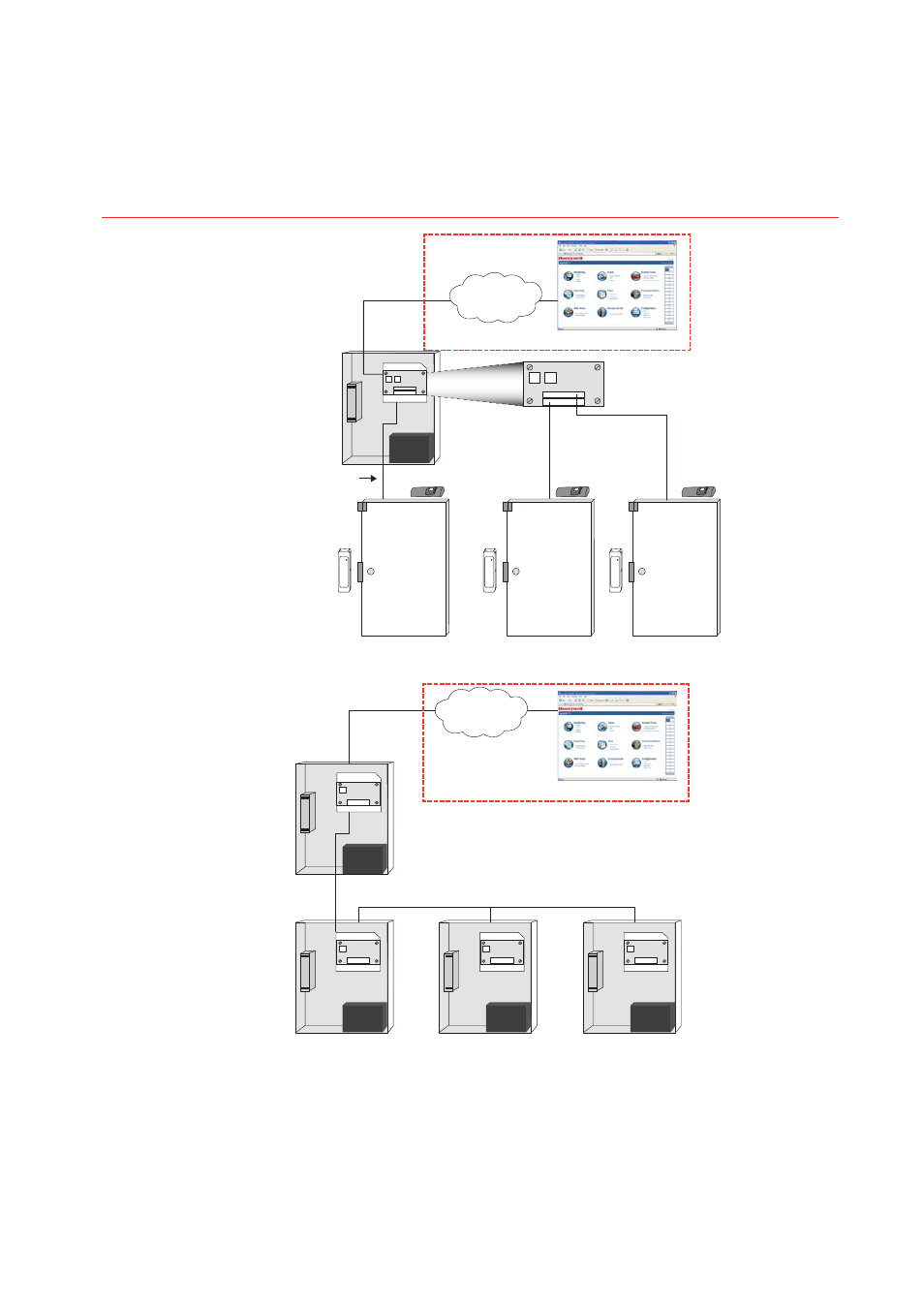

Типичный вариант подключения
Источник
питания: 4 А, 12 В
постоянного тока
Локальная
сеть/Интернет
Локальная
сеть/Интернет
3
ДВЕРИ
Стандартный
стальной корпус
показана система с
платой расширения
для двух дверей
>3
ДВЕРЕЙ
Масштабируемая
архитектура
1 Конфигурация также совместима с ПО WIN-PAK ® SE, WIN-PAK PE и
WIN-PAK PRO CS
2 При использовании считывателей на вход и выход, они должны иметь
сигнальные линии “HOLD”
3 450 мА при 12 В пост. тока – максимально допустимый ток для
питания электрической защелки, считывателей и других устройств
при использовании питания от PoE (стандарт 802.3af). Если для
контроллера используется внешний источник питания 12 В, то
максимальный ток может быть больше.
4 Порт USB используется для локального конфигурирования
контроллера
5 Плата расширения для одной двери совместима с компактным
пластиковым корпусом
6 В данной конфигурации при использовании компактного пластикового
корпуса необходим внешний источник питания
7 Плата расширения для двух дверей не совместима с компактным
пластиковым корпусом
8 При использовании NetAXS-123 совместно с контроллерами NetAXS
для четырех дверей (NetAXS-4), NetAXS-123 нужно сконфигурировать
в качестве первого контроллера или шлюза
Элементы, обозначенные красной пунктирной линией, не являются
обязательными.
