NetAXS-123
Модульная автономная система контроля и управления доступом с веб-интерфейсом
О БЗО Р С И СТ Е М Ы
1
ДВЕРЬ
Компактный
пластиковый корпус
с питанием по
Ethrnet (PoE)
2 ДВЕРИ
Стандартный
стальной корпус
показана система
с платой расширения
для одной двери
Сетевой
коммутатор PoE
Подключение
по сети Ethernet
4
Плата расширения
для одной двери
5, 6
(NXD1)
Локальная
сеть/Интернет
Датчик
состояния
двери
Интерфейс веб-браузера
1
Интерфейс веб-браузера
1
Датчик
состояния
двери
Датчик
запроса
на выход
Датчик запроса на выход
Батарея

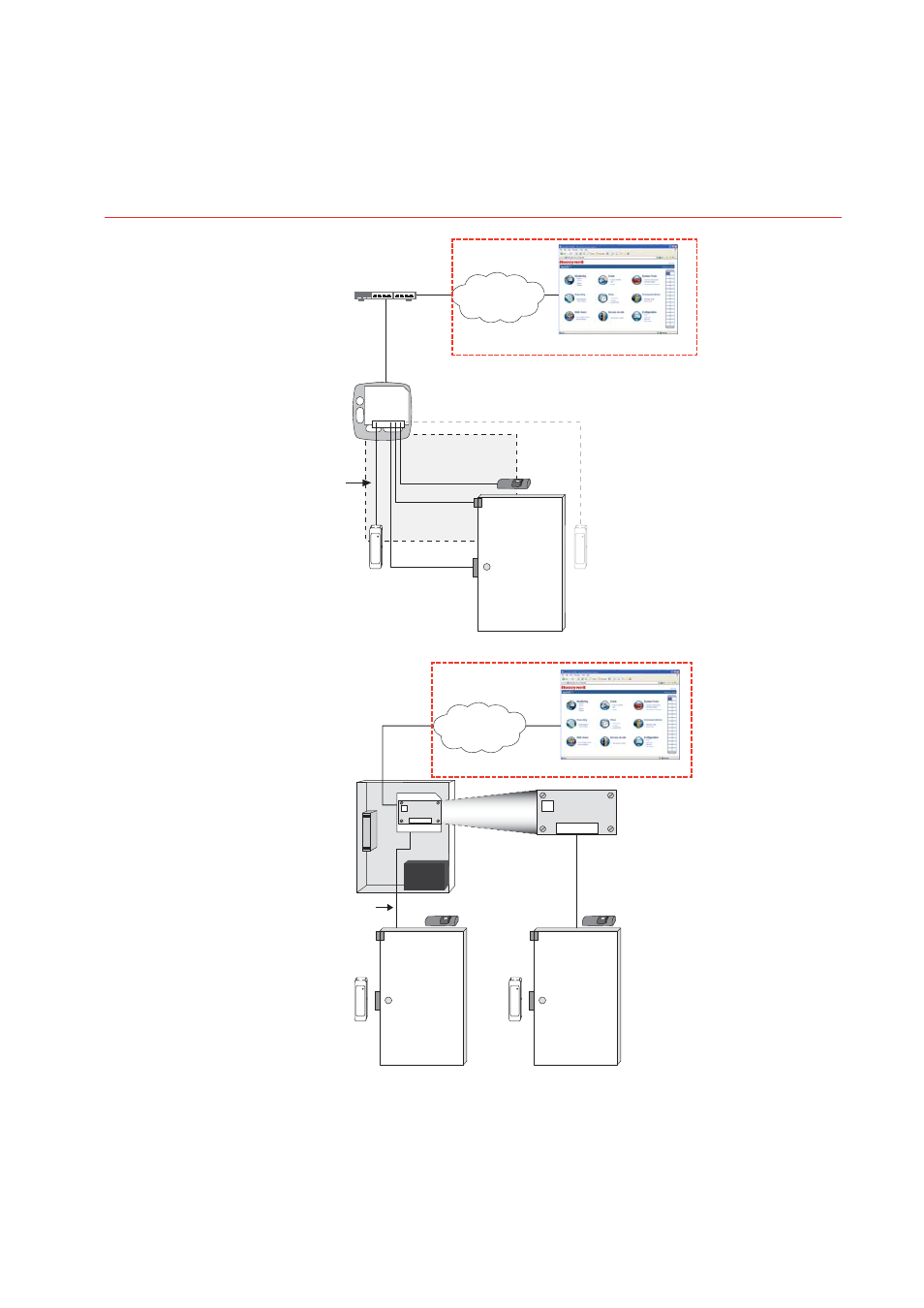

Типичный вариант
подключения
Источник
питания: 4 А, 12 В
пост. тока
Электрическая
защелка
Кабель
категории5
или6
Электрическая
защелка
Считыватель
2
Считыватель
2
Считыватель
2
Типичный
вариант
подключения
3
Локальная
сеть/Интернет
1
Конфигурация также совместима с ПО WIN-PAK
®
SE, WIN-PAK PE и
WIN-PAK PRO CS
2
При использовании считывателей на вход и выход, они должны
иметь сигнальные линии “HOLD”
3
450 мА при 12 В пост. тока – максимально допустимый ток для
питания электрической защелки, считывателей и других устройств
при использовании питания от PoE (стандарт 802.3af). Если для
контроллера используется внешний источник питания 12 В, то
максимальный ток может быть больше.
4
Порт USB используется для локального конфигурирования
контроллера
5
Плата расширения для одной двери совместима с компактным
пластиковым корпусом
6
В данной конфигурации при использовании компактного
пластикового корпуса необходим внешний источник питания
7
Плата расширения для двух дверей не совместима с компактным
пластиковым корпусом
8
При использовании NetAXS-123 совместно с контроллерами
NetAXS для четырех дверей (NetAXS-4), NetAXS-123 нужно
сконфигурировать в качестве первого контроллера или шлюза
Элементы, обозначенные красной пунктирной линией, не являются
обязательными.
