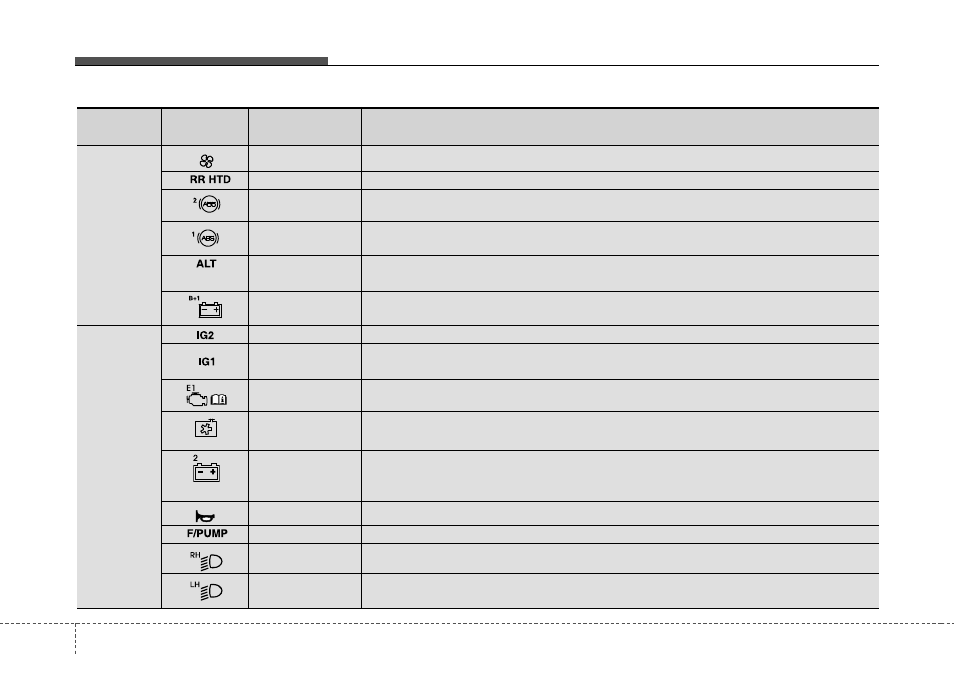

Панель плавких предохранителей в моторном отсеке
7
72
Техническое обслуживание
описание
символ
номинальный ток
предохранителя
Защищаемый элемент
МУЛЬТИПРЕ-
ДОХРАНИ-
ТЕЛЬ
40A
Реле 10 (реле вентилятора)
40A
I/P блок коммутации (реле устройства предотвращения запотевания заднего стекла)
40A
Модуль управления ABS, модуль управления ESP
40A
Модуль управления ABS, модуль управления ESP, универсальный диагностический
разъем
125A
Генератор, панель предохранителей и реле в моторном отсеке (мультипредохранители
F1~F5, предохранитель F20)
50A
I/P блок коммутации (Предохранитель разъема питания: F35/F36, предохранитель:
F12~F15, реле габаритных огней)
ПРЕДО-
ХРАНИТЕЛЬ
40A
Реле 7 (реле запуска), реле 6 (реле кнопки запуска (IG2)), замок зажигания
40A
Реле 2 (реле кнопки запуска (ACC)), реле 9 (реле кнопки запуска (IG2)), замок зажига-
ния
30A
Реле 1 (системы управлеиня двигателем), предохранитель F25
40A
Реле 3 (реле вентилятора (низкие обороты)), Реле 8 (реле вентилятора (высокие обо-
роты))
50A
I/P блок коммутации (Реле: стеклоподъемник, аварийная световая сигнализация, бло-
кировка/разблокирование дверей, разблокирование крышки багажника, предохраните-
ли: F23~F25, F31, F32))
10A
Реле 5 (Реле звукового сигнала)
15A
Реле 2 (Реле топливного насоса)
10A
Правая фара
10A
Левая фара
