Для замены контрольных ламп
1 (рис. 48) и ламп 2 освещения в
комбинации приборов снимите
щиток и отверните винты крепле-
ния за проушины 4. Затем потяни-
те комбинацию приборов на себя
и отсоедините пучки проводов от
колодок 3. Лампу, подлежащую за-
мене, поверните против часовой
стрелки и выньте из гнезда.
Перегоревшую лампу 3 (рис.
49) в фонаре освещения номерно-
го знака меняйте только после его
снятия с автомобиля, для чего от-
верните винты 6, вставьте отверт-
ку в паз 4, нажмите пальцем к цен-
тру защелку 5 и отверткой акку-
ратно снимите рассеиватель 2.
Лампа в корпусе 1 удерживается
пружинными контактами.
Для замены лампы в боковом
указателе поворотов (рис. 50)
снимите его с автомобиля. В гнез-
де указатель удерживается пру-
жинными фиксаторами. Затем
снимите защитный резиновый кол-
пачок 1, выньте патрон в сборе с
лампой из корпуса 2 и извлеките
лампу.
59

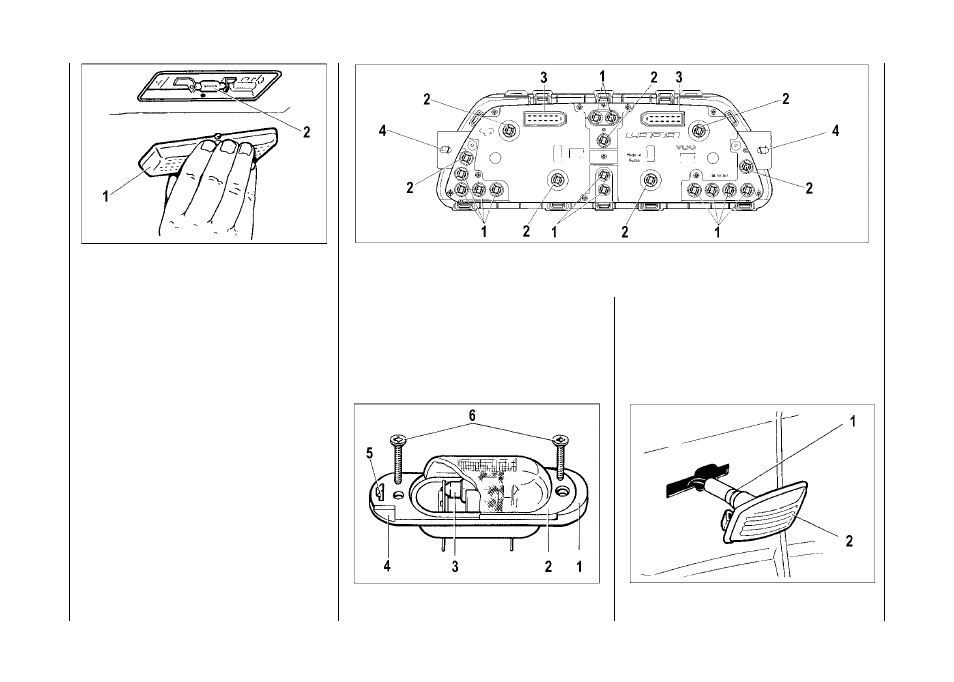

Рис. 47. Плафон освещения салона
Рис. 48. Комбинация приборов (вид сзади)
Рис. 50. Боковой указатель
поворота
Рис. 49. Фонарь освещения
номерного знака
