Задний фонарь
Для снятия ламп в заднем фо-
наре автомобиля с кузовом «се-
дан» проделайте следующие дей-
ствия:
– откройте крышку багажника;
– отогните обивку багажника за
задним фонарем;
– отсоедините колодку прово-
дов 1 (рис. 52);
– отверните гайки, отсоедините
уплотнитель жгута проводов и сни-
мите задний фонарь с автомобиля;
– повернув патрон против часо-
вой стрелки, выньте его из поса-
дочного места;
– выньте лампу из патрона по-
воротом против часовой стрелки.
Установку новой лампы прово-
дите в обратном порядке.
Порядок действий по замене
ламп в заднем фонаре автомоби-
ля с кузовом «хэтчбек»:
– откройте дверь задка;
– откройте нижний лючок обивки
(на липучке) и открутите гайку ниж-
него крепления заднего фонаря;
– откройте верхний лючок обивки
(на защелках) и открутите гайку верх-
него крепления заднего фонаря;
– извлеките фонарь и выньте
уплотнитель жгута проводов;
– выверните патрон против ча-
совой стрелки и замените лампу.
Установку заднего фонаря про-
водите в обратном порядке.
Замену ламп в задних фонарях
автомобиля с кузовом «универ-
сал» проводите в следующем по-
рядке:
– откройте заднюю откидную
дверь;
– откройте клапан в обивке ба-
гажника;
– отключите колодку жгута про-
водов;
– выверните три крепежные
гайки;
– снимите фонарь с посадочно-
го места;
66

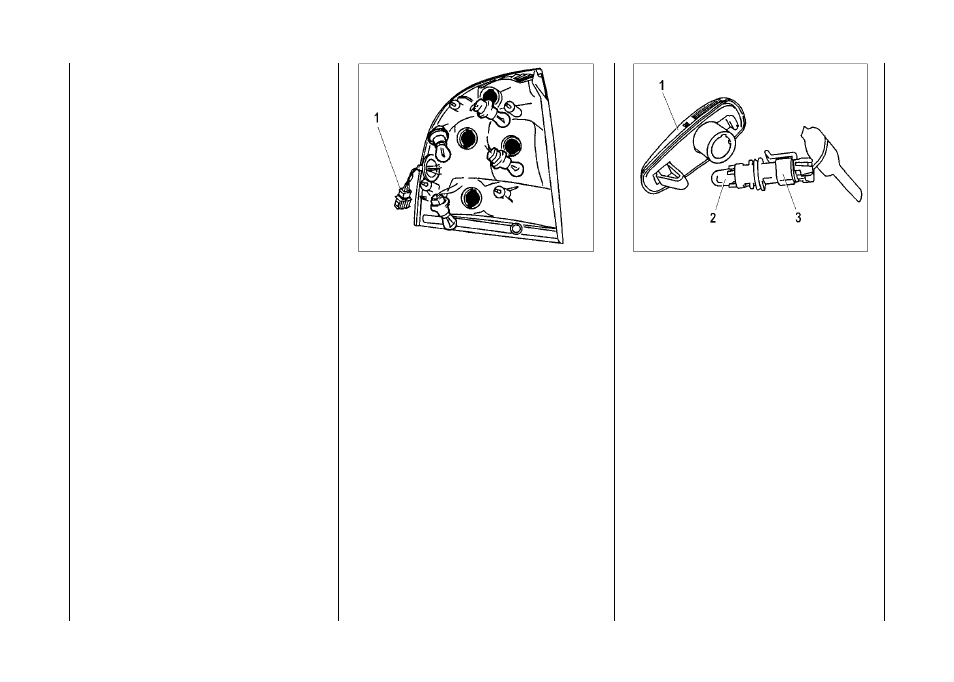

Рис. 52. Задний фонарь Рис. 53. Боковой указатель
поворота
– выньте центральный уплот-
нитель жгута проводов заднего
фонаря из посадочного места;
– поворотом против часовой
стрелки снимите патрон негоря-
щей лампы;
– замените лампу;
– установите фонарь на поса-
дочное место в обратном по-
рядке.
Боковой указатель поворота
Для замены лампы в боковом
указателе поворота 1 (рис. 53)
снимите его с автомобиля. В гнез-
де фонарь удерживается пружин-
ной защелкой и фиксатором.
