МОНТАЖНЫЙ БЛОК

Для доступа к монтажному блоку

(рис. 53), расположенному в панели
приборов, проделайте следующие
действия:

– поверните пластиковые ручки

(3 штуки), удерживающие снизу
крышку блока;

– потяните за низ крышки, рассое-

дините верхние держатели ее к пане-
ли приборов и снимите крышку блока.

Неисправный предохранитель

определяется по вышедшим из
строя электрическим цепям, защи-
щаемым этим предохранителем, в
соответствии с таблицей 4. Сила
тока, на которую рассчитан предох-
ранитель, указана на его лицевой
части, а номер предохранителя ука-
зан на корпусе монтажного блока.

В случае повторного выхода из

строя предохранителя для выясне-
ния и устранения причин, вызвавших
его оплавление, обратитесь на атте-
стованное изготовителем ПССС.

ЗАМЕНА ЛАМП

Для нормальной работы системы

освещения и световой сигнализа-
ции применяйте лампы, указанные в
приложении 2.

68

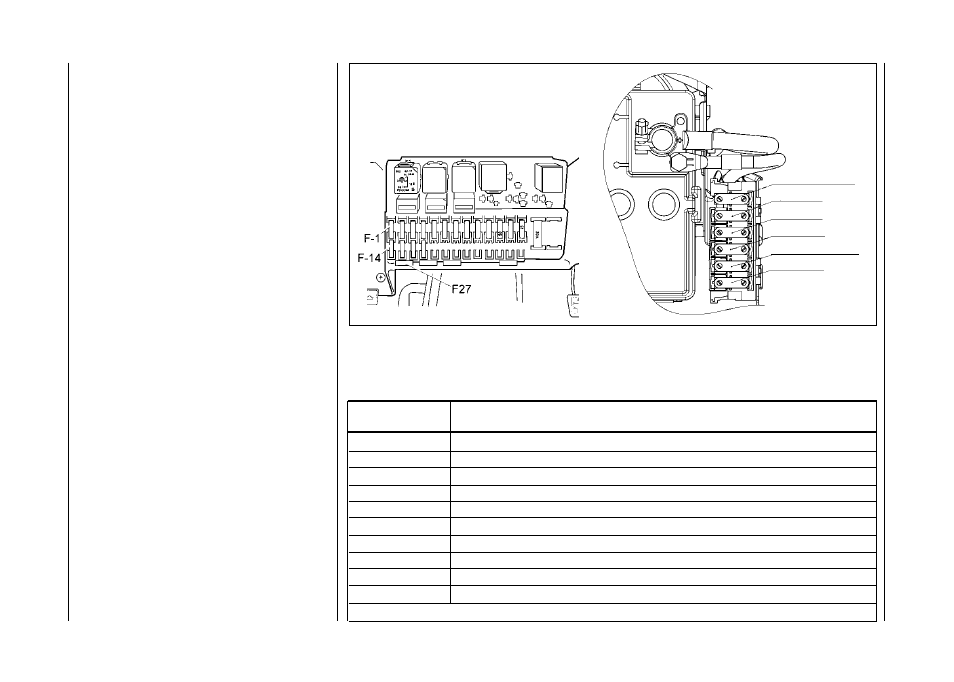

Рис. 53. Монтажный блок и блок предохранителей в моторном отсеке

Та б л и ц а 5

Реле, установленные в монтажном блоке

К1

Реле эл. двигателя охлаждения радиатора

К2

Реле обогрева заднего стекла

К3

Реле стартера

К4

Реле разгрузки выключателя зажигания

К6

Реле очистителя ветрового стекла

К7

Реле дальнего света фар

К8

Реле ближнего света фар

К9

Реле тревожного сигнала

К10

Реле противотуманных фар

К11

Реле обогревателей сидений

К1-К12 – маркировка на корпусе монтажного блока

№ реле

Наименование реле

Электронная система управления
двигателем 30 А (зеленый)

Бортсеть 60А (синий)

Бортсеть 60А (синий)

Генератор 60А (синий)

Усилитель электромеханический
рулевого управления 50А (красный)

Генератор 60А (синий)
