Инструкция по эксплуатации УАЗ 396295
Страница 14
Advertising
14

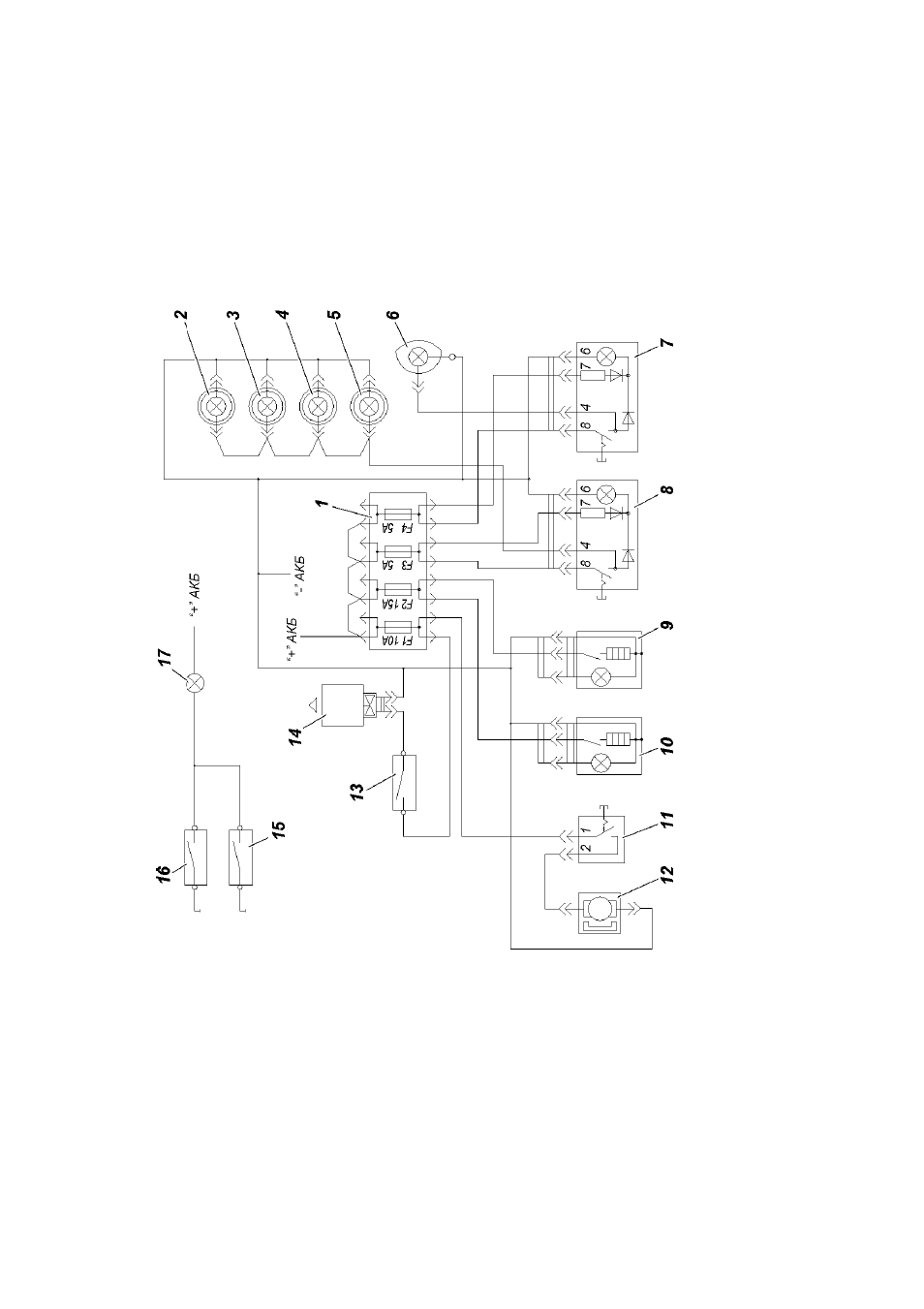

Рис. 9.3. Схема подключения дополнительного электрооборудования медицинского салона 12В:
1 -блок предохранителей; 2, 3. 4, 5 -плафон освещения салона; 6 -плафон направленного света; 7 -включатель плафона направленног
о
света; 8 -включатель освещения салона; 9, 10 -прикуриватель (для подключения доп.оборудования 12В); 11 -включатель бачка
электроумывальника; 12 -электродвигатель умывальника; 13 -выключатель вентилятора салона; 14 -вентилятор салона; 15 -концевой
выключатель задней двери салона; 16 -концевой выключатель боковой двери салона; 17 -сигнализатор открытых дверей салона
